52
DSO 6052BE/6082BE/6102BE/6212BE
3.7 Измерение сигнала
Cursor (Курсор):
Measure (Измерение):
3.7.1
Cursor (Курсор):

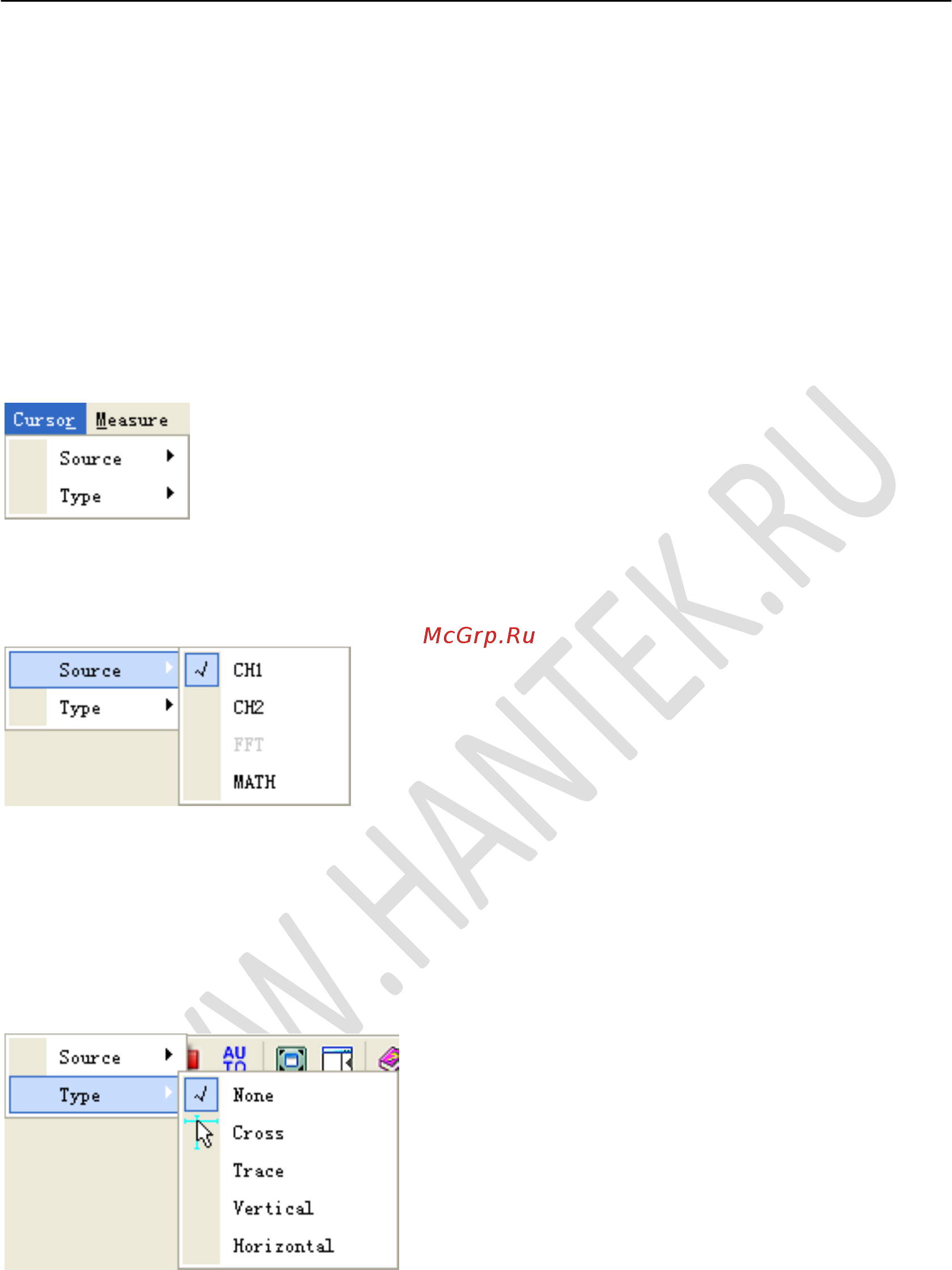

Нажмите “Cursor” в главном меню.
Этот метод позволяет вам выполнять измерения путем перемещения курсора.
1.
Source (источник)
Пользователь может выбрать в качестве источника каналы 1, 2 и MATH. Однако в
качестве источника БПФ может использоваться только вид Trace.
При использовании курсорных измерений убедитесь, что вы правильно задачи
источник.
2.
Type (вид измерений)
Имеется четыре вида курсорных измерений: Cross (точечный), Trace (следящий),
Vertical (вертикальный) и Horizontal (горизонтальный).
1) Cross
Курсоры Cross представляют собой пересекающиеся линии на
экране, которые служат для измерения параметров по вертикали и
горизонтали.
Изображение курсора Cross:
