40
DSO 6052BE/6082BE/6102BE/6212BE
Rising: Триггер по нарастающему фронту
Falling: Триггер по нисходящему фронту
50%: Установить уровень запуска на центр амплитуды сигнала.

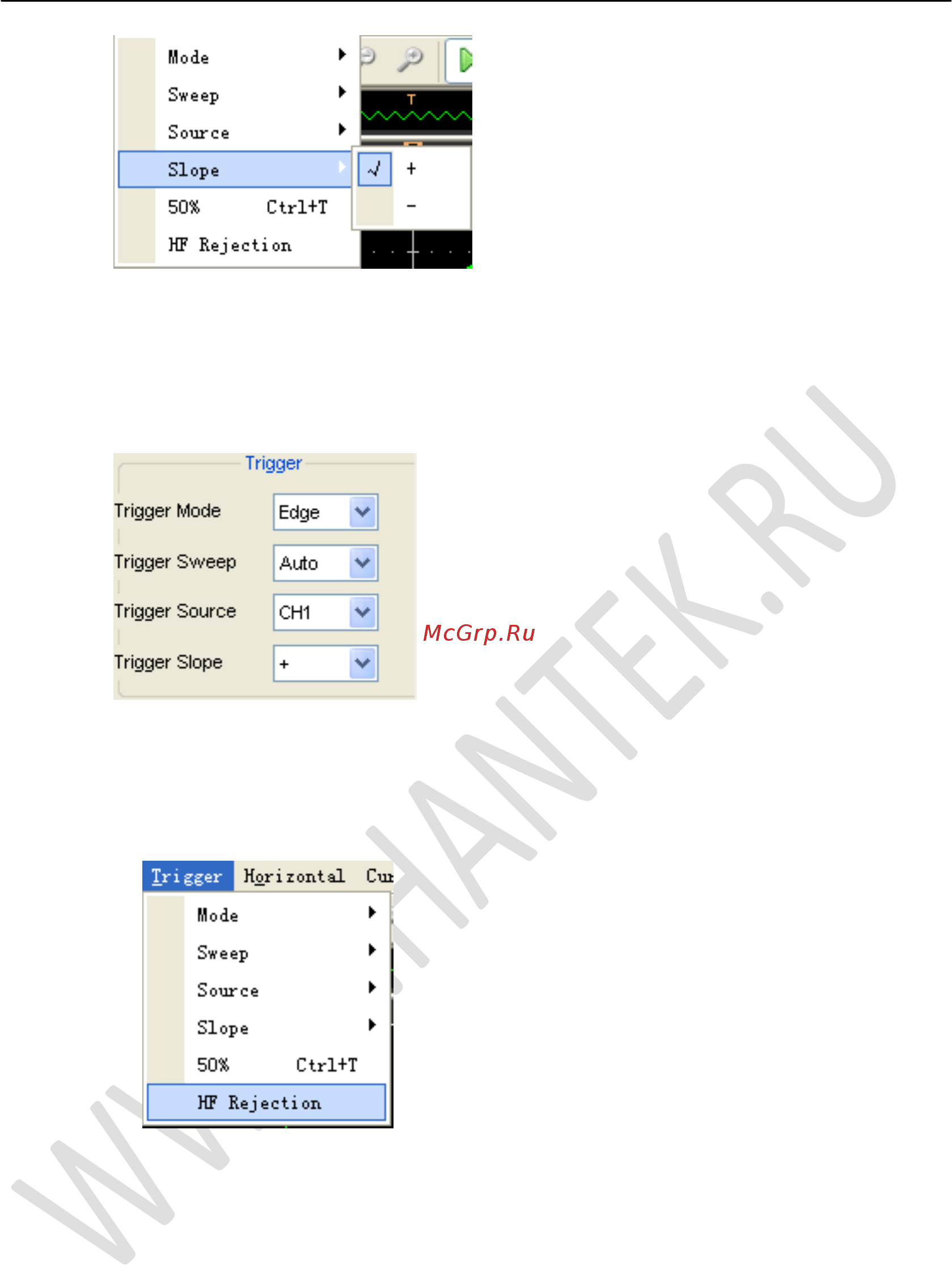

Пользователь также может изменить настройки синхронизации на панели
синхронизации в боковом меню.
3.4.2 Подавление высоких частот
Нажмите “HF Rejection” в менюTrigger”
Пользователь может включить функцию “HF Rejection” для подавления высоких
частот для сигнала синхронизации (выше 20 МГц).
