39
DSO 6052BE/6082BE/6102BE/6212BE
Запуск по фронту (Edge) определяет тот момент, когда осциллограф обнаруживает
точку запуска на нарастающем или нисходящем фронте. Выберите режим запуска по
фронту для запуска на нарастающем или нисходящем фронте.

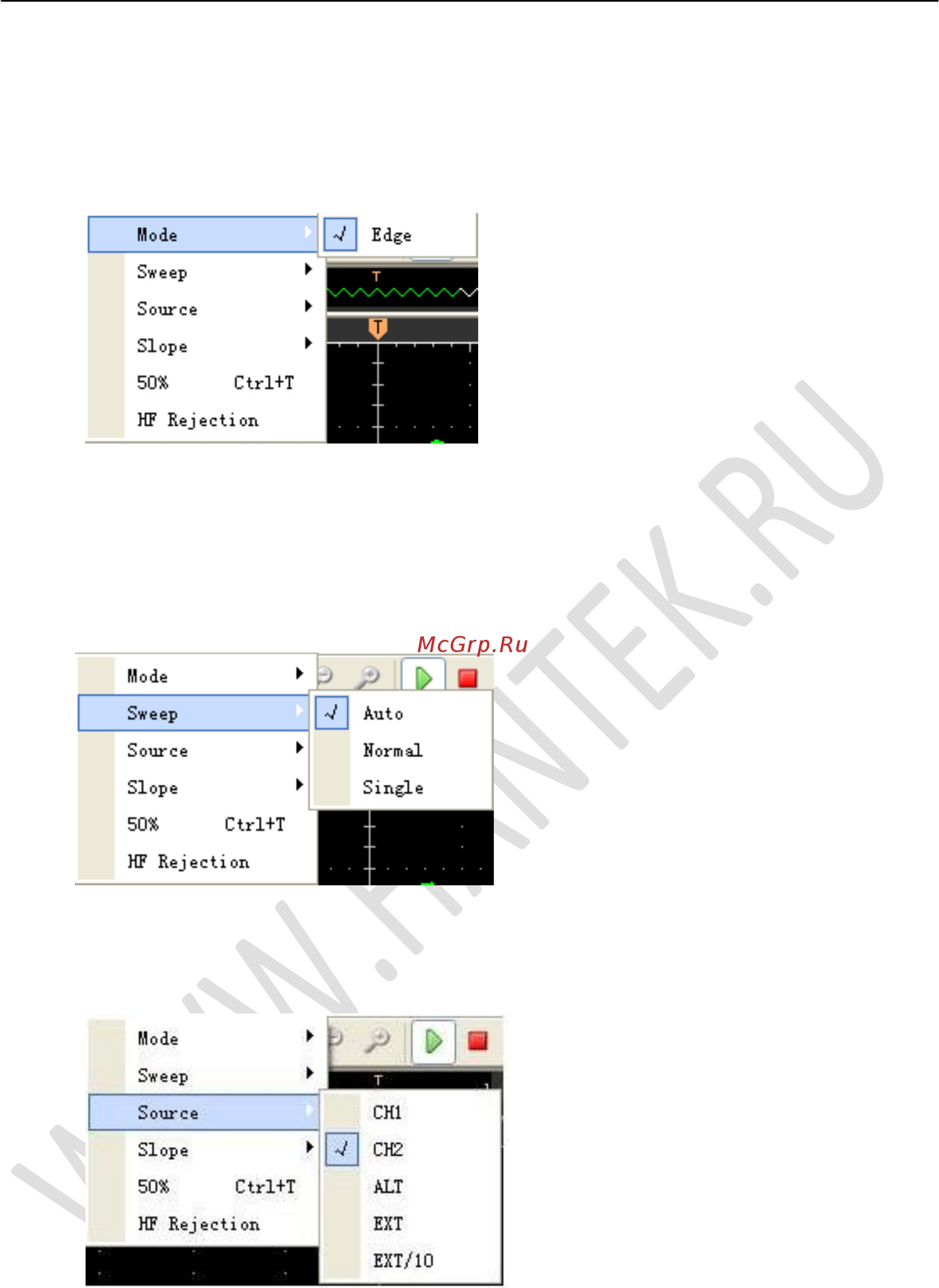

Mode: Настройка режима триггера.
Sweep: Настройка режима запуска: Auto, Normal или Single.
Auto: Сигнал регистрируется, даже если триггер не сработал.
Normal: Сигнал регистрируется, если выполняется условие запуска.
Single: При выполнении условия запуска, сигнал регистрируется однократно
с последующей остановкой.
Source: Вы можете использовать опции источника триггера для выбора сигнала,
который осциллограф использует для синхронизации. Источником может
быть любой сигнал, подключенный к каналу BNC или EXT. BNC.
CH1: Выбрать канал 1 в качестве сигнала синхронизации
CH2: Выбрать канал 2 в качестве сигнала синхронизации
ALT: Выбрать каналы 1 и 2 в качестве сигнала синхронизации
EXT: Выбрать канал EXT в качестве сигнала синхронизации
EXT/10: Выбрать сигнал EXT/10 с коэффициентом синхронизации в
качестве сигнала синхронизации (только для модели Hantek 6082BE).
Slope: Задать наклон фронта - Rising (+) (нарастающий) или Falling (-)
(нисходящий).
