Hantek DSO-6082BE [35/84] Настройка предела ширины пропускания канала
![Hantek DSO-6082BE [35/84] Настройка предела ширины пропускания канала](/views2/1470435/page35/bg23.png)
33
DSO 6052BE/6082BE/6102BE/6212BE

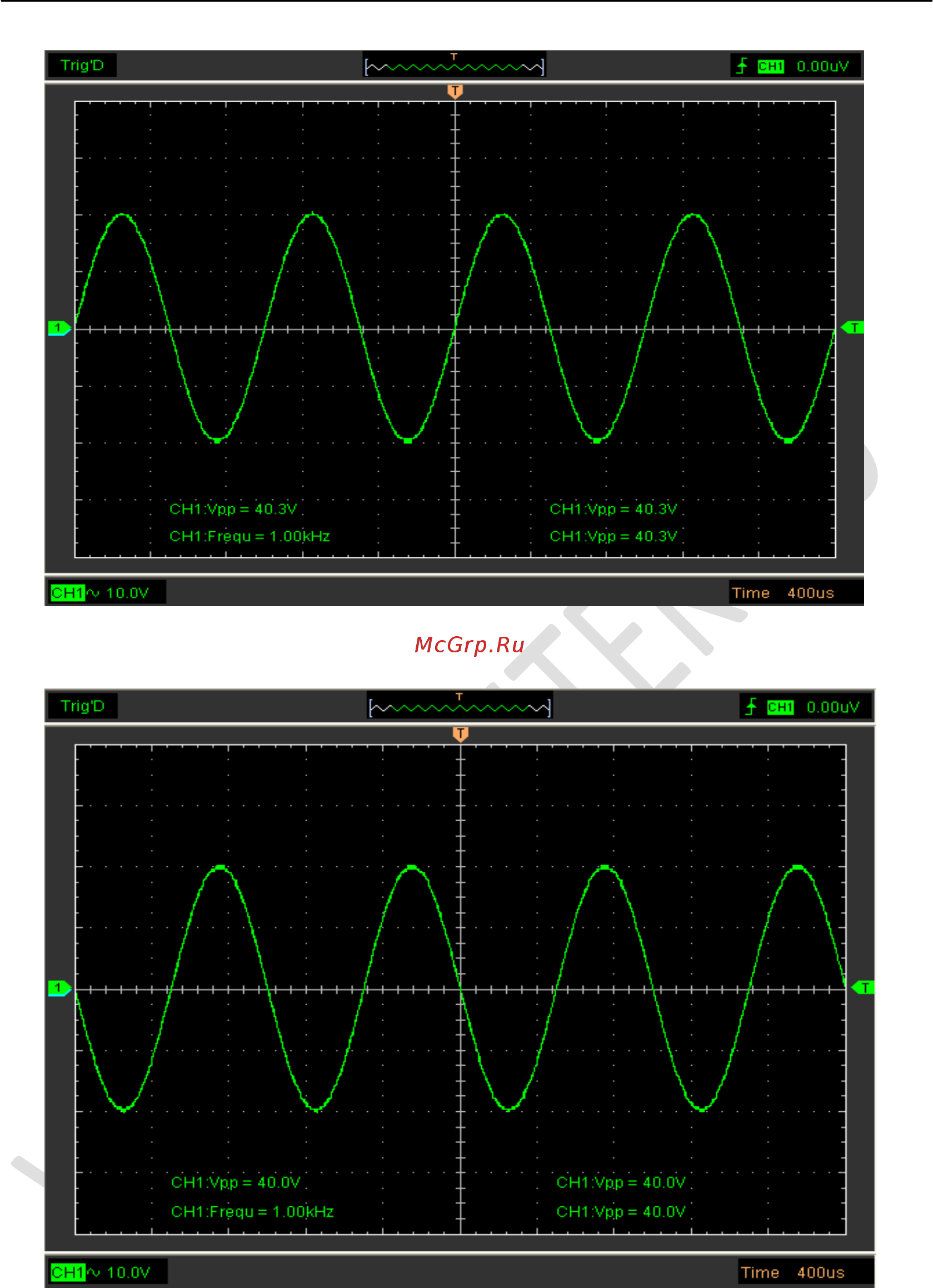

На данном рисунке изображен сигнал после инверсии:
Настройка предела ширины пропускания канала
Осциллограф настроен на полную полосу пропускания, и он пропустит
высокочастотный компонент в сигнал, если “BW Limit” отключен.
Осциллограф не пропустит компоненты с частотой выше 20 МГц, если “BW
Limit”
включен.
