Hantek DSO-6082BE [7/84] Установка по
![Hantek DSO-6082BE [7/84] Установка по](/views2/1470435/page7/bg7.png)
5
DSO 6052BE/6082BE/6102BE/6212BE

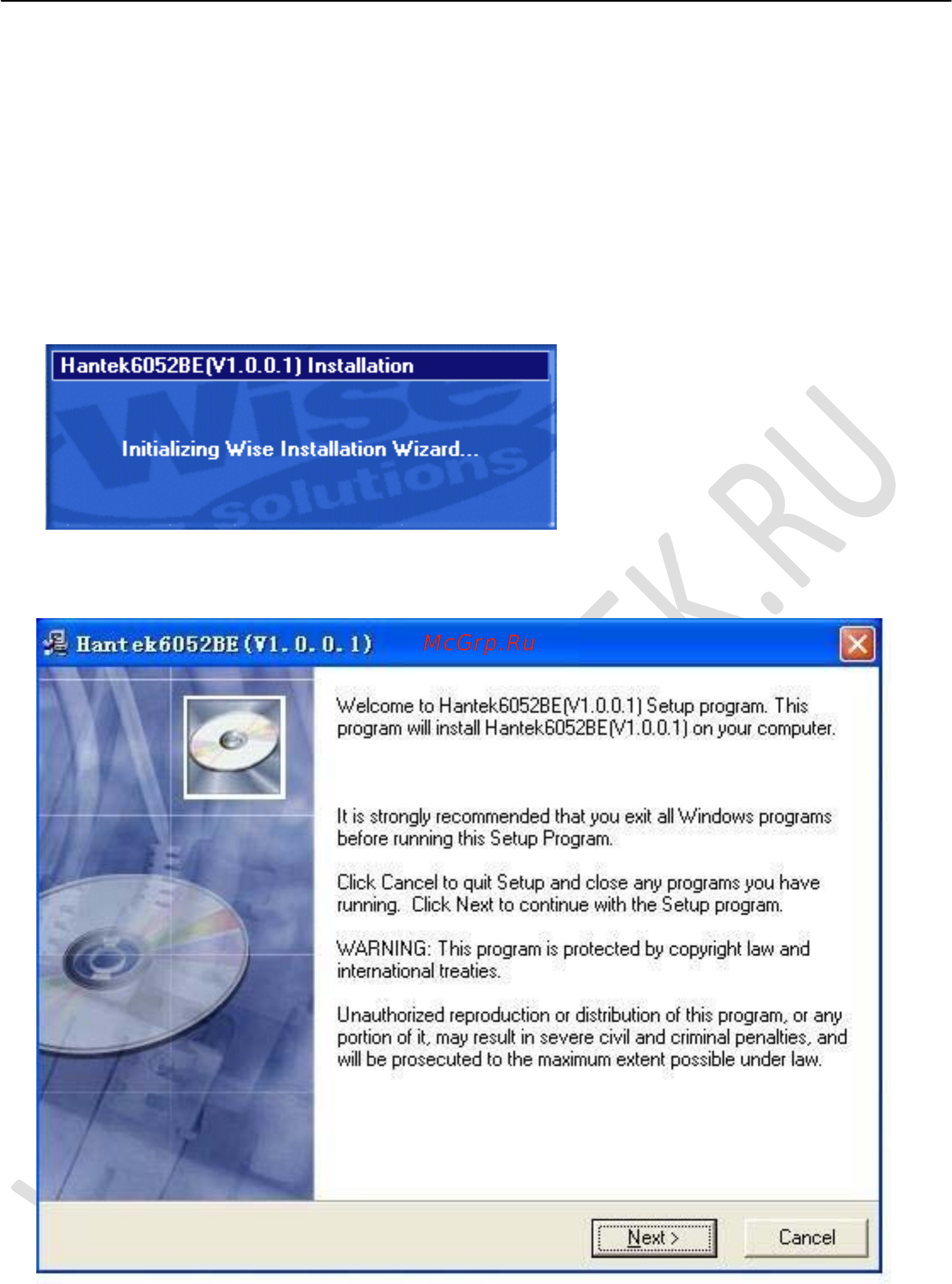

1.2 Установка ПО
Осторожно: ПО следует установить перед эксплуатацией осциллографа.
1.
Запустите Windows, вставьте установочный CD в привод CD-ROM.
2.
Установка начнется автоматически. Кроме того, также можно открыть CD-ROM
в проводнике Windows и запустить файл Setup.exe.
3.
Начнется установка ПО. Щелкните 'Next' (далее), чтобы продолжить.
4.
Выберите папку для установки. Щелкните 'Next' (далее), чтобы продолжить.
