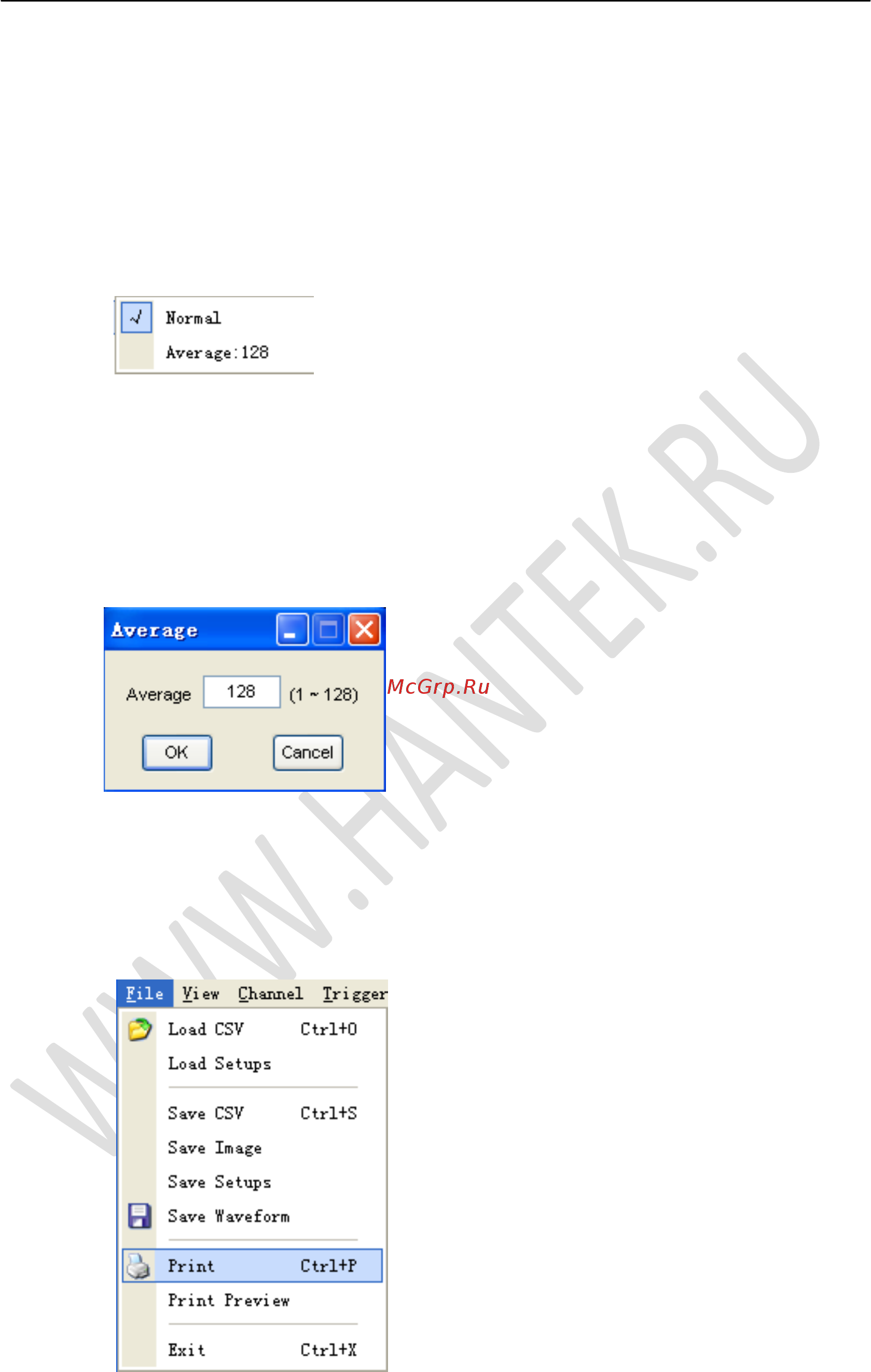

![Hantek DSO-6082BE [69/84] Режимы получения](/views2/1470435/page69/bg45.png)
67
DSO 6052BE/6082BE/6102BE/6212BE
3.11 Режимы получения
Получение
При получении сигнала осциллограф преобразует его в цифровую форму и
отображает в виде осциллограммы. Режим получения определяет то, как сигнал
оцифровывается, а настройки развертки по времени влияют на временной
интервал и уровень детальности получения.
Имеется два режима получения: Normal и Average.
Normal: В данном режиме получения осциллограф принимает сигнал через
одинаковые временные интервалы для построения осциллограммы.
Average: В данном режиме получения осциллограф принимает сигналы, усредняет
их и отображает в виде осциллограммы. Этот режим может использоваться для
снижения уровня случайного шума.
3.12 Печать и предварительный просмотр
Нажмите “Print” в меню “File”, чтобы настроить принтер на печать текущей
осциллограммы.
1.
Нажмите “Print” в меню “File”, чтобы настроить текущую осциллограмму.
Отчет о печати:
