Hantek DSO-6082BE [61/84] Система отображения
![Hantek DSO-6212BE [61/84] Система отображения](/views2/1470435/page61/bg3d.png)
59
DSO 6052BE/6082BE/6102BE/6212BE
3.8 Система отображения
3.8.1 Тип отображения
Нажмите “Type” в меню “Display”.

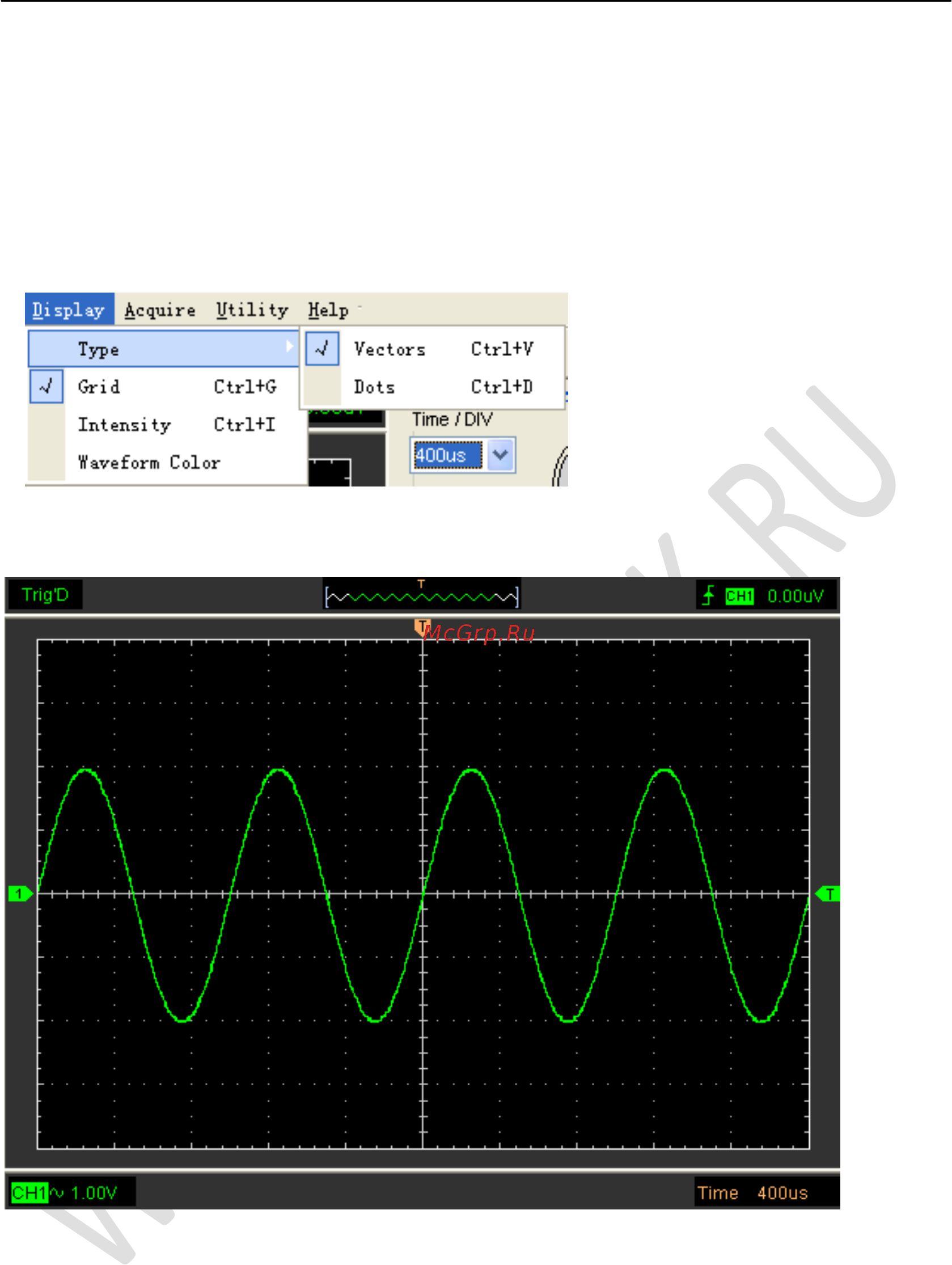

На следующем рисунке отображены настройки параметров.
Если выбран режим Vectors (векторы), то сигнал будет отображаться, как
показано на рисунке.
