58
DSO 6052BE/6082BE/6102BE/6212BE
Fall Time: Время принятое от верхнего порогового значения до нижнего.
+Duty Cycle: Положительная скважность = (длительность положительного
импульса)/период х 100%, измеряется во время первого цикла на осциллограмме.
-Duty Cycle: Отрицательная скважность = (длительность отрицательного
импульса)/период х 100%, измеряется во время первого цикла на осциллограмме.
+Pulse Width: Длительность первого положительного импульса на осциллограмме.
Время между точками амплитуды 50%.
-Pulse Width: Длительность первого отрицательного импульса на осциллограмме.
Время между точками амплитуды 50%.
4.
Clear Measure (убрать измерения)
Убрать все измерения с экрана.

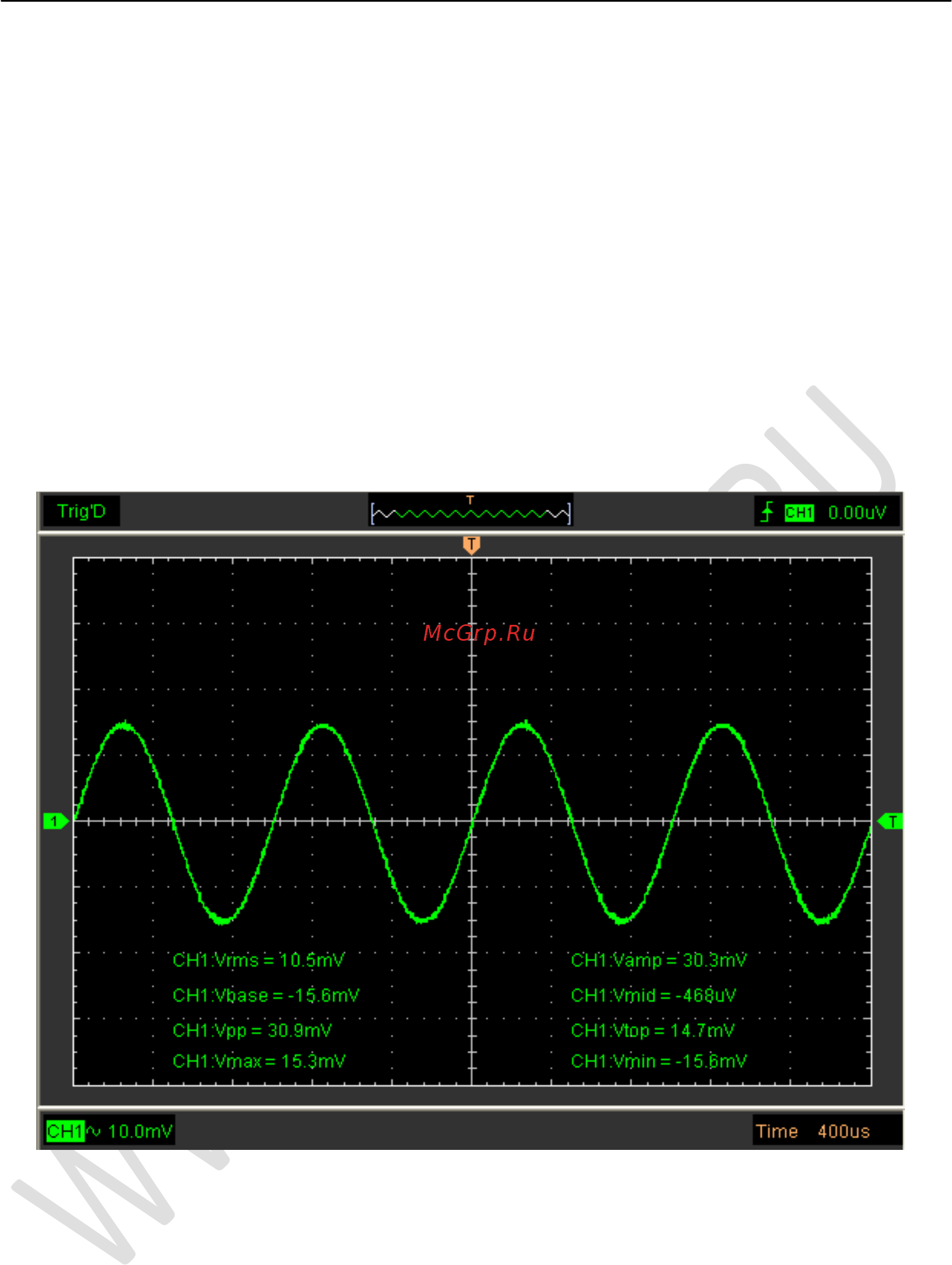

Окно функции Measure:
Осторожно: Результаты автоматических измерений отображаются внизу экрана.
Одновременно может отображаться максимум 8 результатов. Если отсутствует
место для отображения новых измерений, то он сдвигают старые результаты
влево, за пределы экрана.
