Hantek DSO-6082BE [18/84] Функциональная проверка
![Hantek DSO-6082BE [18/84] Функциональная проверка](/views2/1470435/page18/bg12.png)
16
DSO 6052BE/6082BE/6102BE/6212BE
1.7 Функциональная проверка
Выполните данную проверку, чтобы убедиться в исправной работе осциллографа.

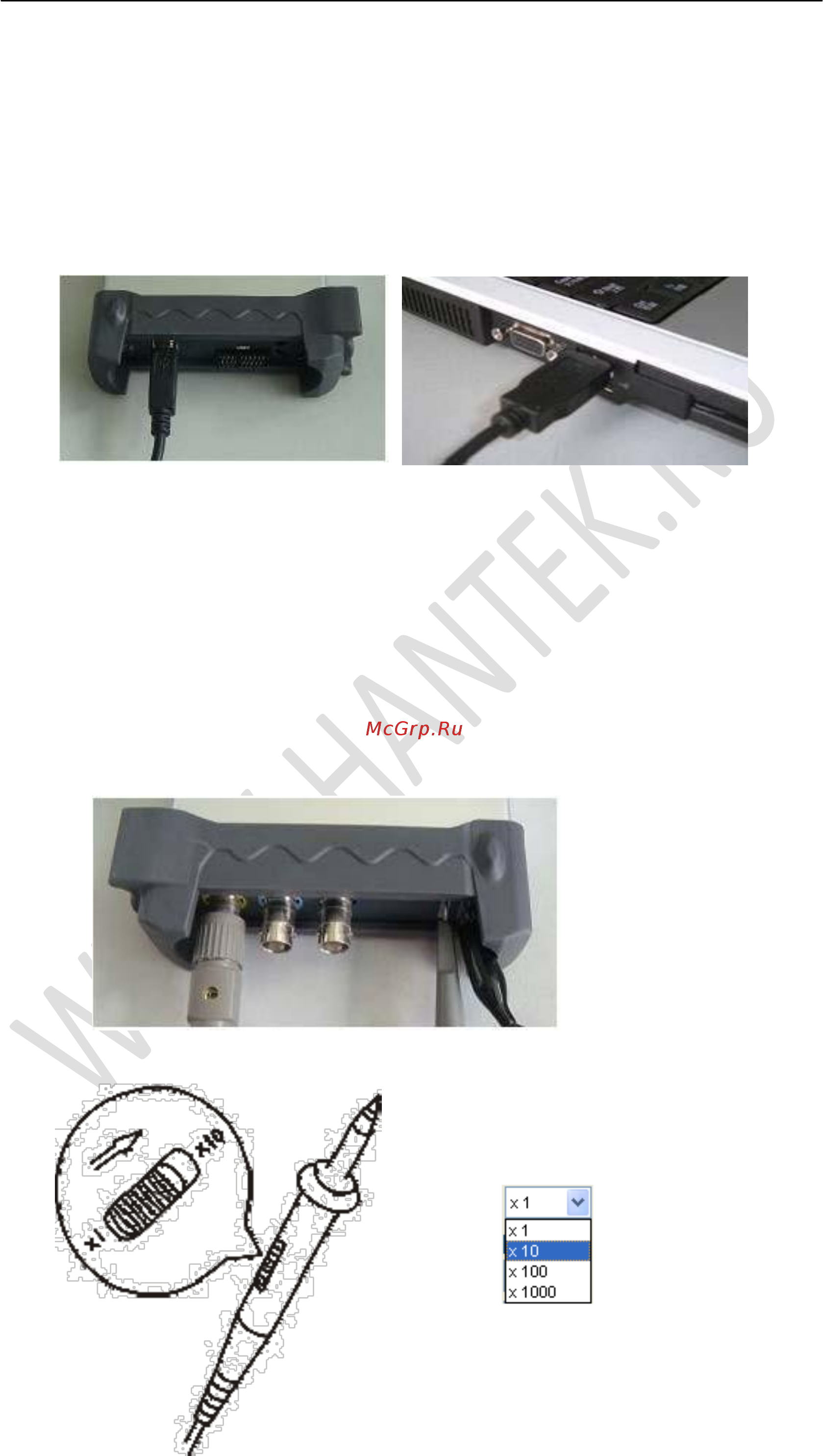

Подключение осциллографа
Подключите разъем А кабеля USB к порту USB вашего ПК, а другой разъем А
кабеля USB к порту USB осциллографа.
Отправьте сигнал на канал осциллографа.
Осциллограф оснащен двумя каналами для сигналов и каналом внешней
синхронизации.
Сигнал подается следующим образом:
1.
Установите переключатель коэффициента деления на значение 10Х и
подключите щуп на осциллографе при помощи канала 1. Совместите разъем щупа
с BNC разъемом канала 1, вставьте и поверните вправо до защелкивания.
Присоедините наконечник щупа и контакт заземления к разъему компенсатора
щупа.
2.
2. Установите коэффициент деления на значение Х10. (Х1 - по умолчанию).
