Hantek DSO-6082BE [77/84] Инструкция к методу эллипса
![Hantek DSO-6082BE [77/84] Инструкция к методу эллипса](/views2/1470435/page77/bg4d.png)
75
DSO 6052BE/6082BE/6102BE/6212BE

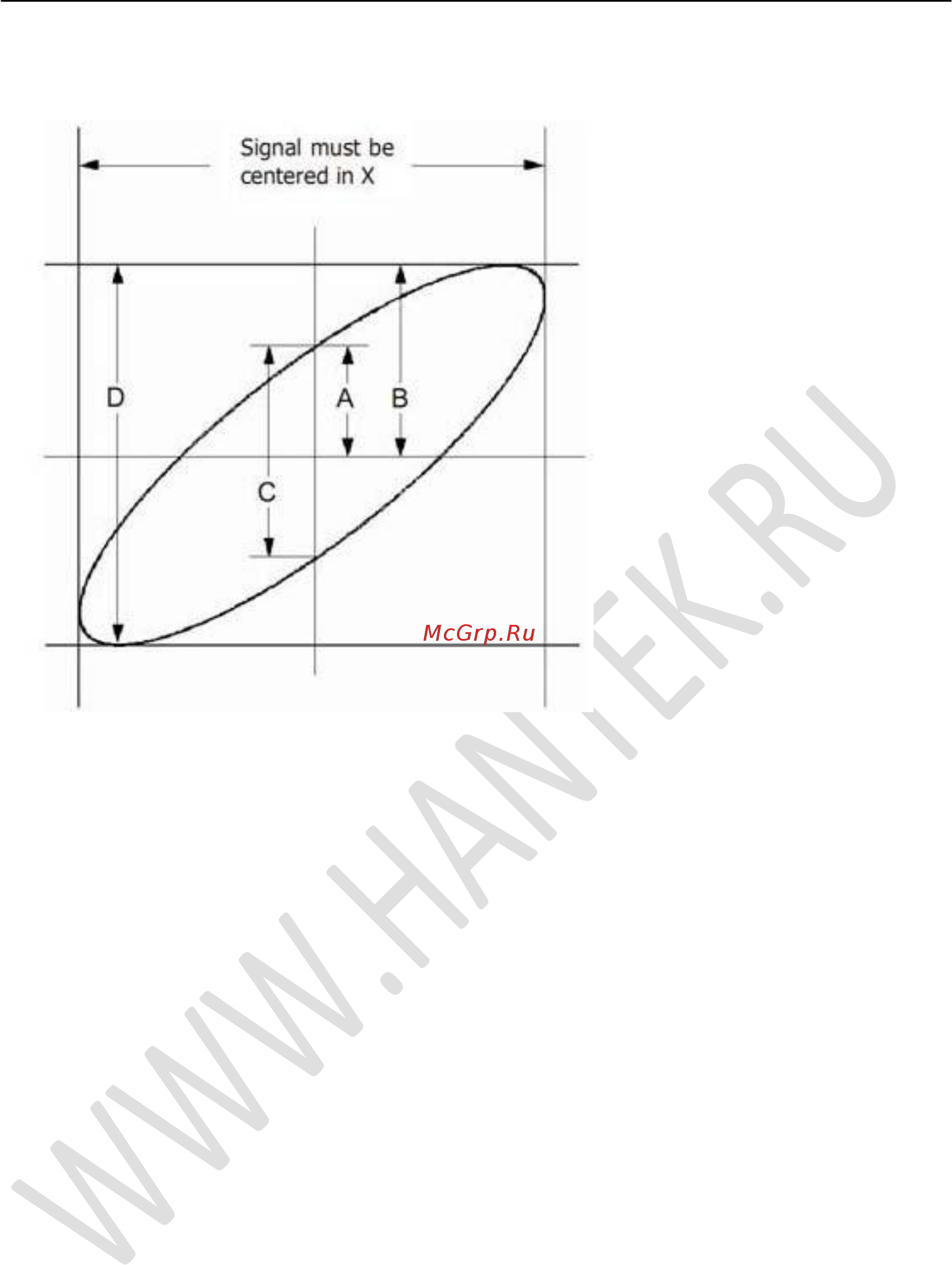

Инструкция к методу эллипса
Sinθ = A/B или C/D, где θ = разность фаз (в градусах) между двумя сигналами
с разных каналов. Из вышеприведенной формулы следует, что:
θ = ±arcsine (A/B) or ±arcsine (C/D)
θ должен быть в пределах (0~π/2) или (3π/2~2π), если главная ось эллипса
находится в пределах I и III квадрантов. Если главная ось эллипса находится в
пределах II и IV квадрантов, то θ находится в пределах (π/2~π) или (π~3π/2).
