30
DSO 6052BE/6082BE/6102BE/6212BE
Функция вертикального отклонения:
Turn ON/Off: Вкл/выкл. канал Volt/DIV:
Выбрать Вольт./Дел. канала
Coupling: Выбрать режим входа
канала Probe:
Probe: Выбрать коэффициент деления щупа Invert:
Filter: Искать программный фильтр
Reset: Установить вертикальное положение канала на ноль.
Invert: Вкл/откл функцию инвертирования.
BandWidth Limit: Ограничить верхнюю границу полосы пропускания до 20 МГц,
чтобы уменьшить шумы.
Изменение Вольт./Дел.

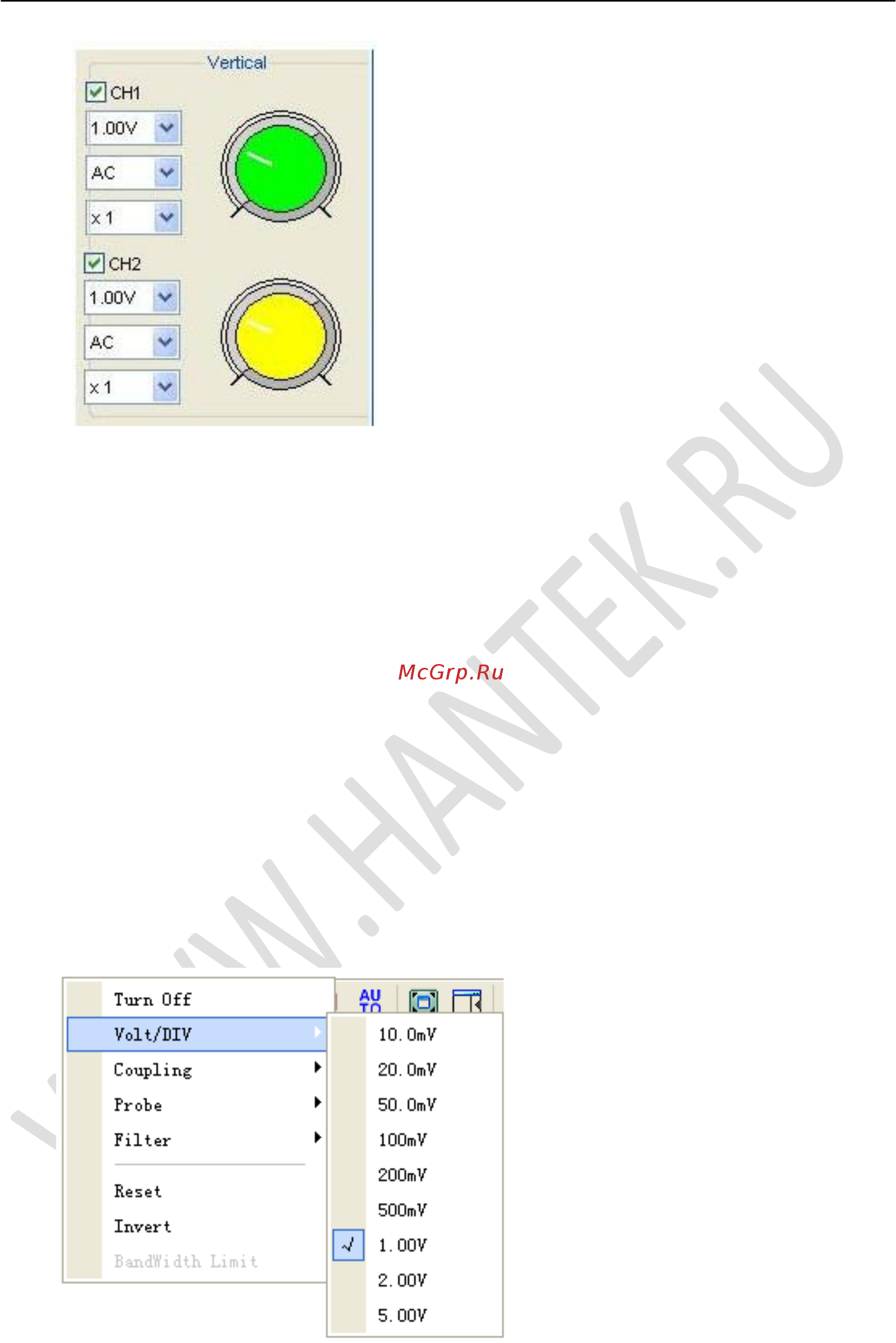

Вы можете выбрать значение “volt/Div” в окне ”vertical Setup” для выбора
напряжения.
Вы также можете изменить напряжение “CH1/CH2” в боковой панели.
