49
DSO 6052BE/6082BE/6102BE/6212BE
Функция Pass/Fail позволяет отслеживать изменения сигналов и определять
соответствие путем сравнения входных сигналов с предварительно заданным
шаблоном.

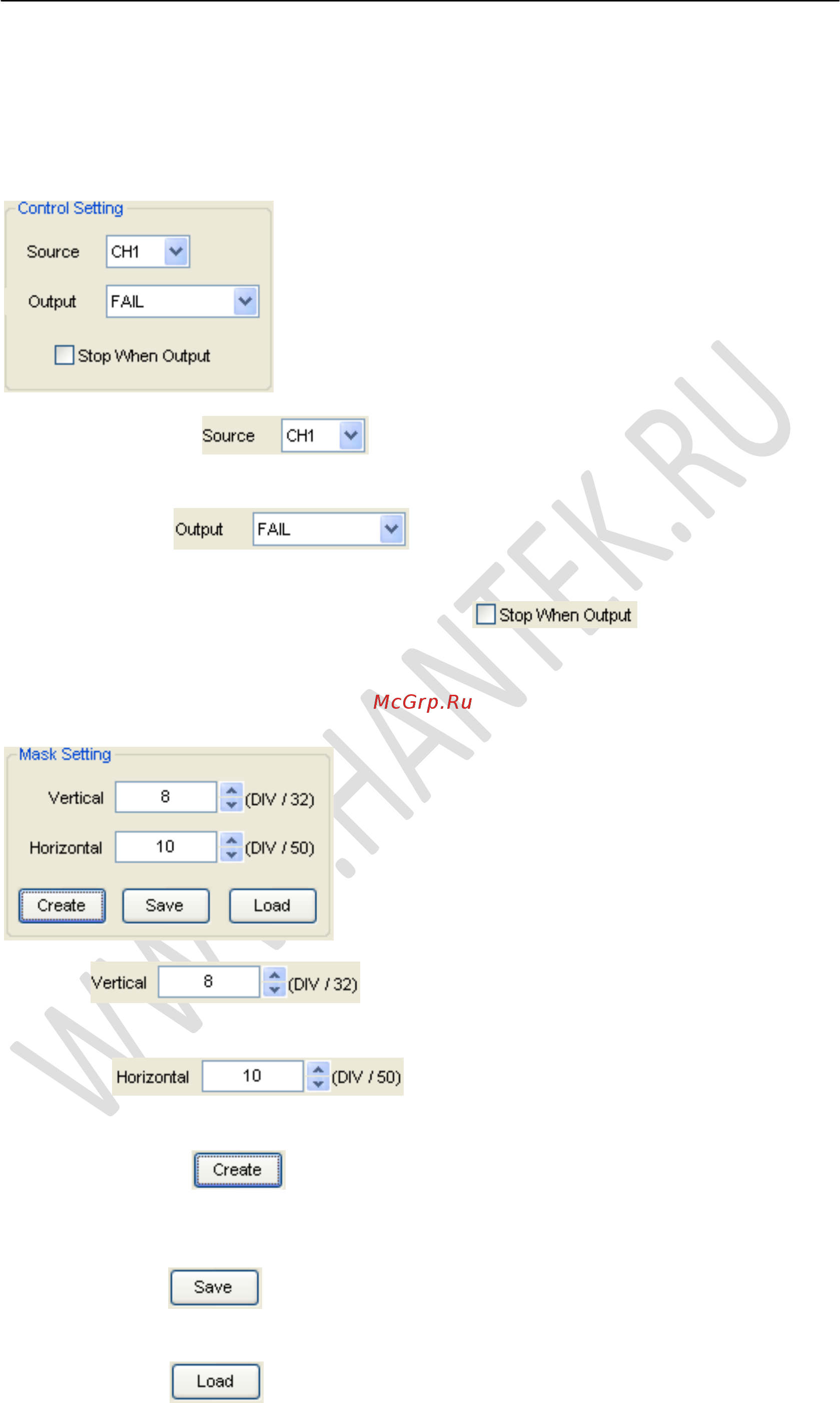

Настройки управления:
Source (источник)
:
Выбрать канала Pass/Fail
Output (вывод)
:
Выбрать условие вывода Pass/Fail.
Stop When Output (остановить при выводе):
Если стоит эта галочка, то проверка соответствия останавливается при выводе.
Настройки маски
Vertical
:
Настроить вертикальный предел (в делениях)
Horizontal:
Настроить горизонтальный предел (в делениях)
Кнопка “Create”:
Нажмите эту кнопку, чтобы создать область определения соответствия согласно
шаблону.
Кнопка “Save”:
Щелкните эту кнопку, чтобы сохранить настройки в файл.
Кнопка “Load”:
Щелкните эту кнопку, чтобы загрузить сохраненный файл настроек.
