22
DSO 6052BE/6082BE/6102BE/6212BE
6.

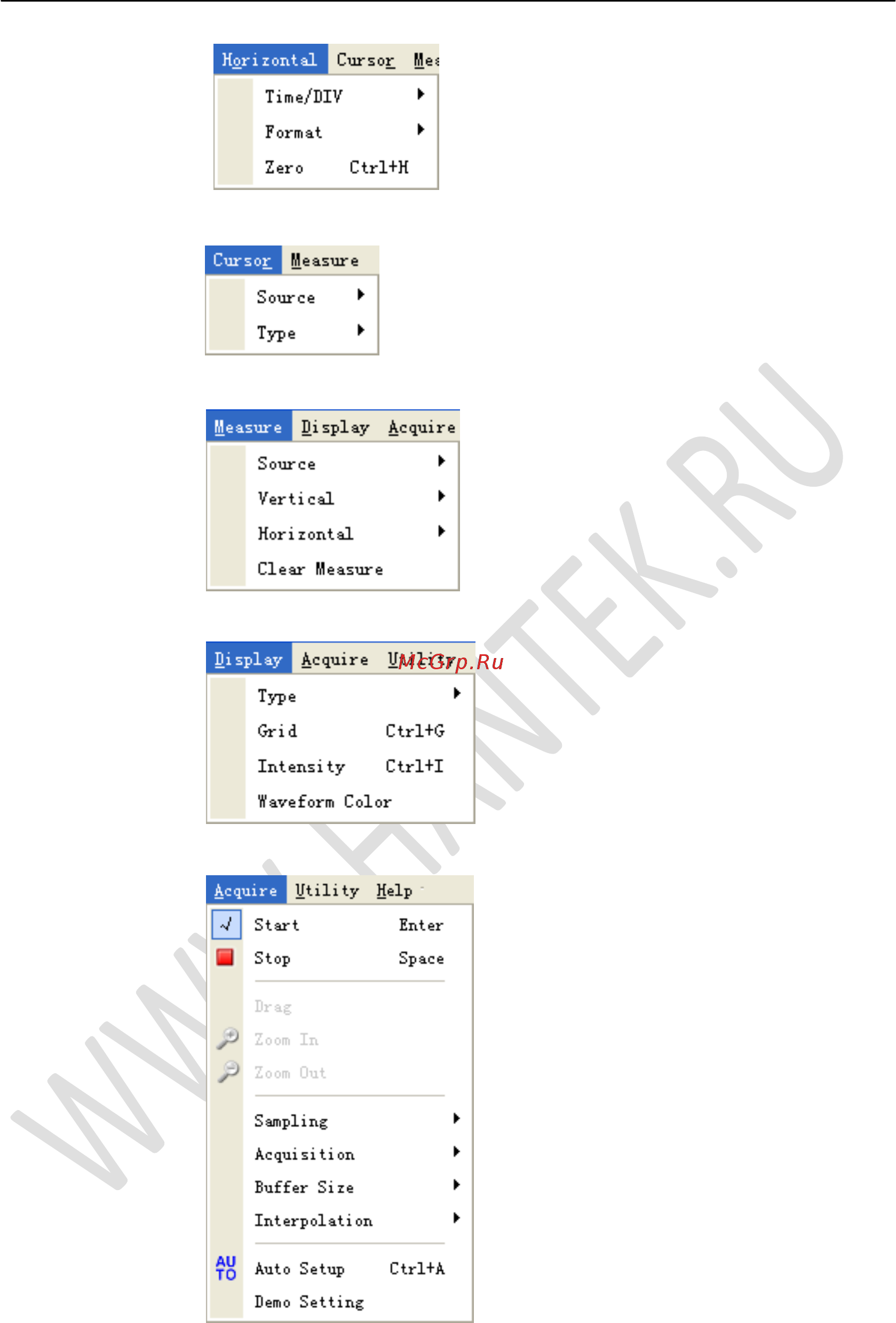

Cursor (Курсор): Задать вид измерения с помощью курсора
7.
Measure (Измерение): Задать параметры измерения
8.
Display (Отображение): Изменить настройки отображения сигнала
9.
Acquire (Прием): Запуск, остановка или другие настройки работы
10.
Utility (Утилиты): Вспомогательные настройки и функции
