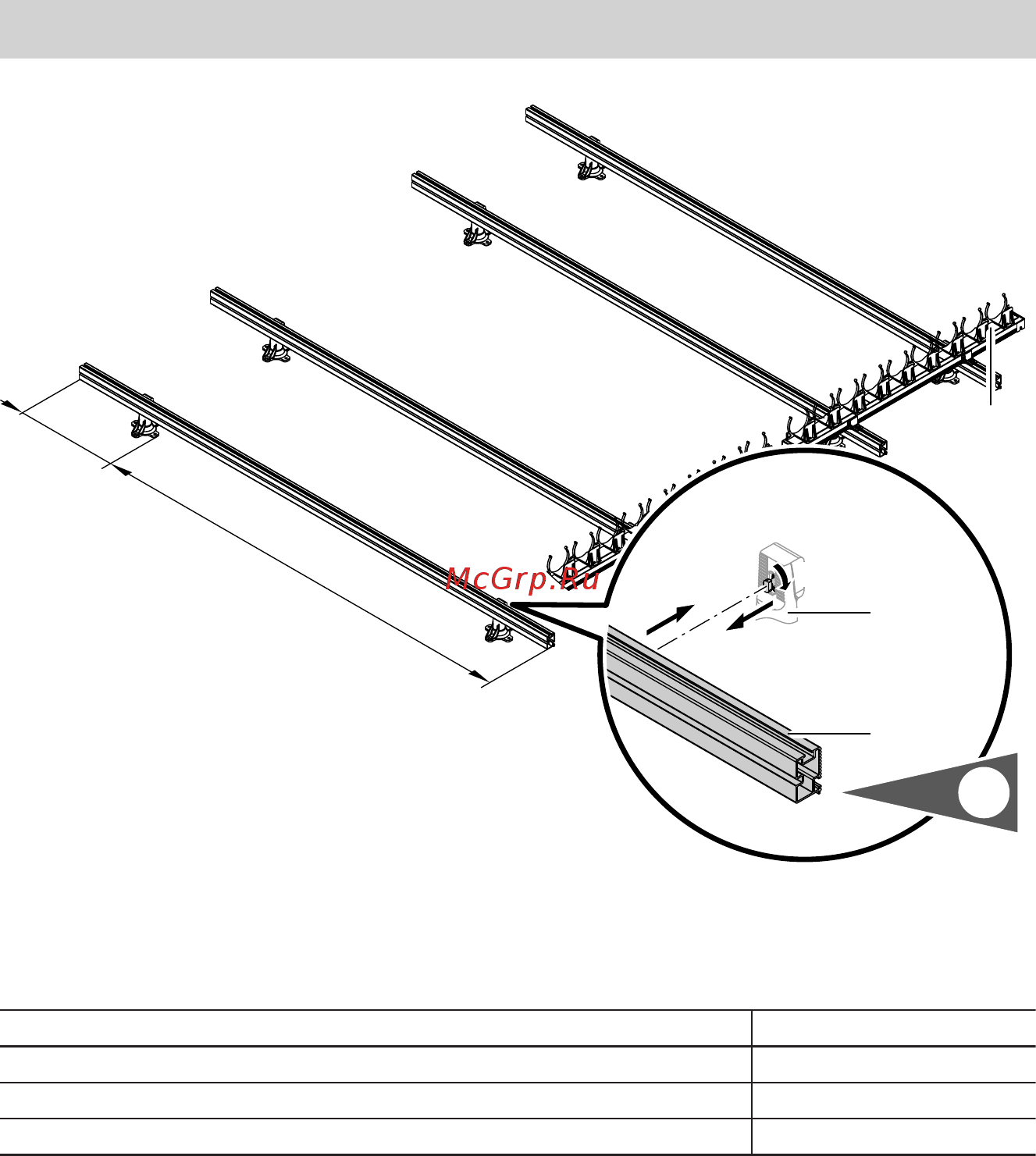

Viessmann Vitosol 200-T SPE [15/84] Монтаж на скатных крышах с помощью стропильного
![Viessmann Vitosol 200-T SPE [15/84] Монтаж на скатных крышах с помощью стропильного](/views2/1474703/page15/bgf.png)
15
k
h
C
A
B
4.
90°
A
Стропильный фланец
B
Монтажная шина
C
Крепление для трубок
Расстояние между стропилами k, мм Выступ h, мм
600 400
700 300
800 200
Монтаж на скатных крышах с помощью стропильного… (продолжение)
5513 015 RU
