Viessmann Vitosol 200-T SPE [16/84] Монтаж на скатных крышах с помощью стропильного
![Viessmann Vitosol 200-T SPE [16/84] Монтаж на скатных крышах с помощью стропильного](/views2/1474703/page16/bg10.png)
16
296
90°
8.
90°
62
b
90°
90°
6.
7.
90°
90°
9.
90°
5.

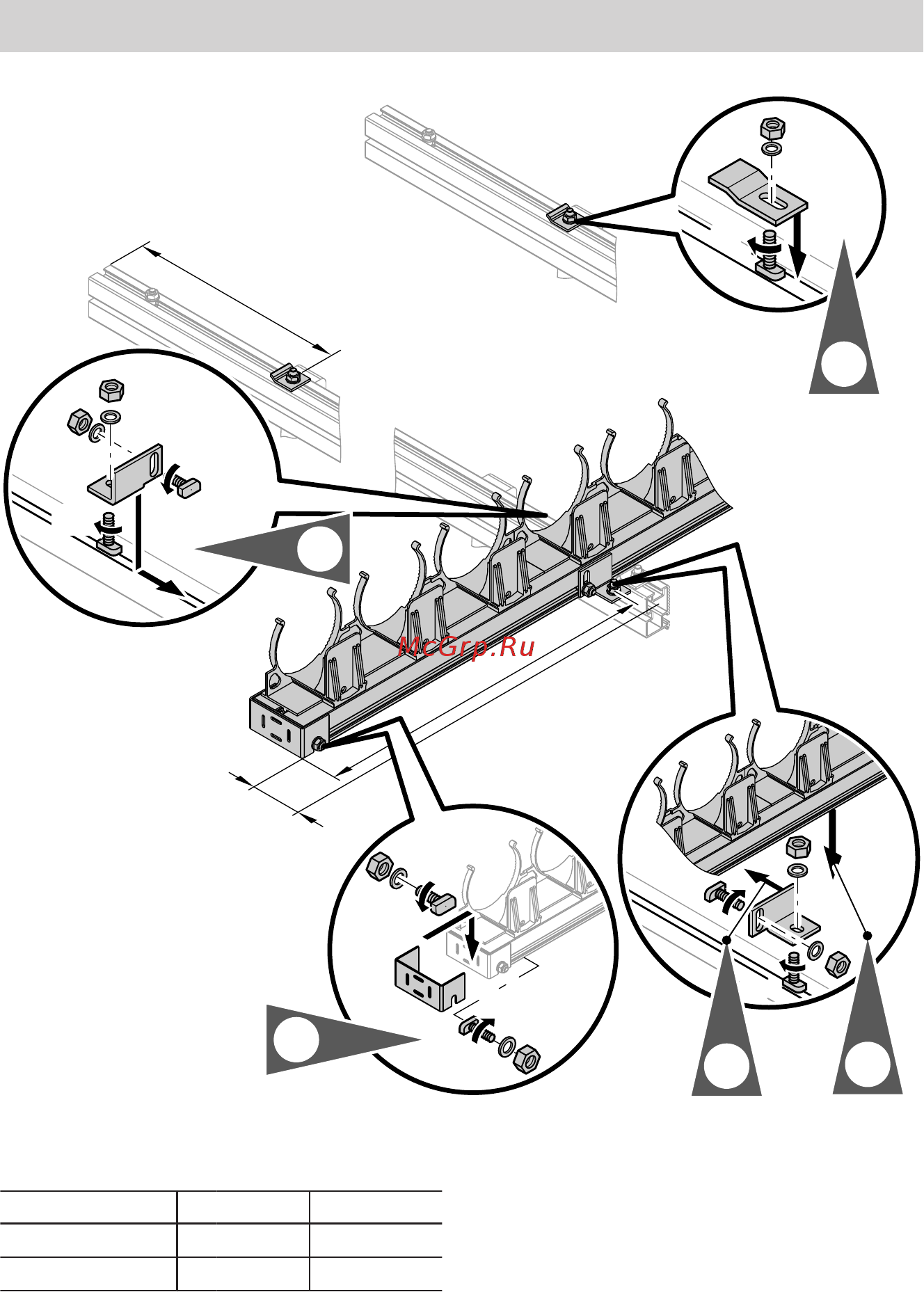

Учесть размер b в таблице ниже.
Vitosol 200-T a мм b мм
1,63 м
2
240 275
3,26 м
2
525 560
Монтировать соединительный корпус
со смещением относительно крепле-
ния для трубок. Тем самым дости-
гается наклон вакуумных трубок отно-
сительно горизонтали.
Монтаж на скатных крышах с помощью стропильного… (продолжение)
5513 015 RU
