Viessmann Vitosol 200-T SPE [39/84] Монтаж на скатных крышах с помощью стропильных
![Viessmann Vitosol 200-T SPE [39/84] Монтаж на скатных крышах с помощью стропильных](/views2/1474703/page39/bg27.png)
39
296
62
90°
3.
90°
6.
90°
b
90°
90°
7.
90°
90°
4.
5.
Учесть размер b в таблице ниже.
Vitosol 200-T a мм b мм
1,63 м
2
240 275
3,26 м
2
525 560

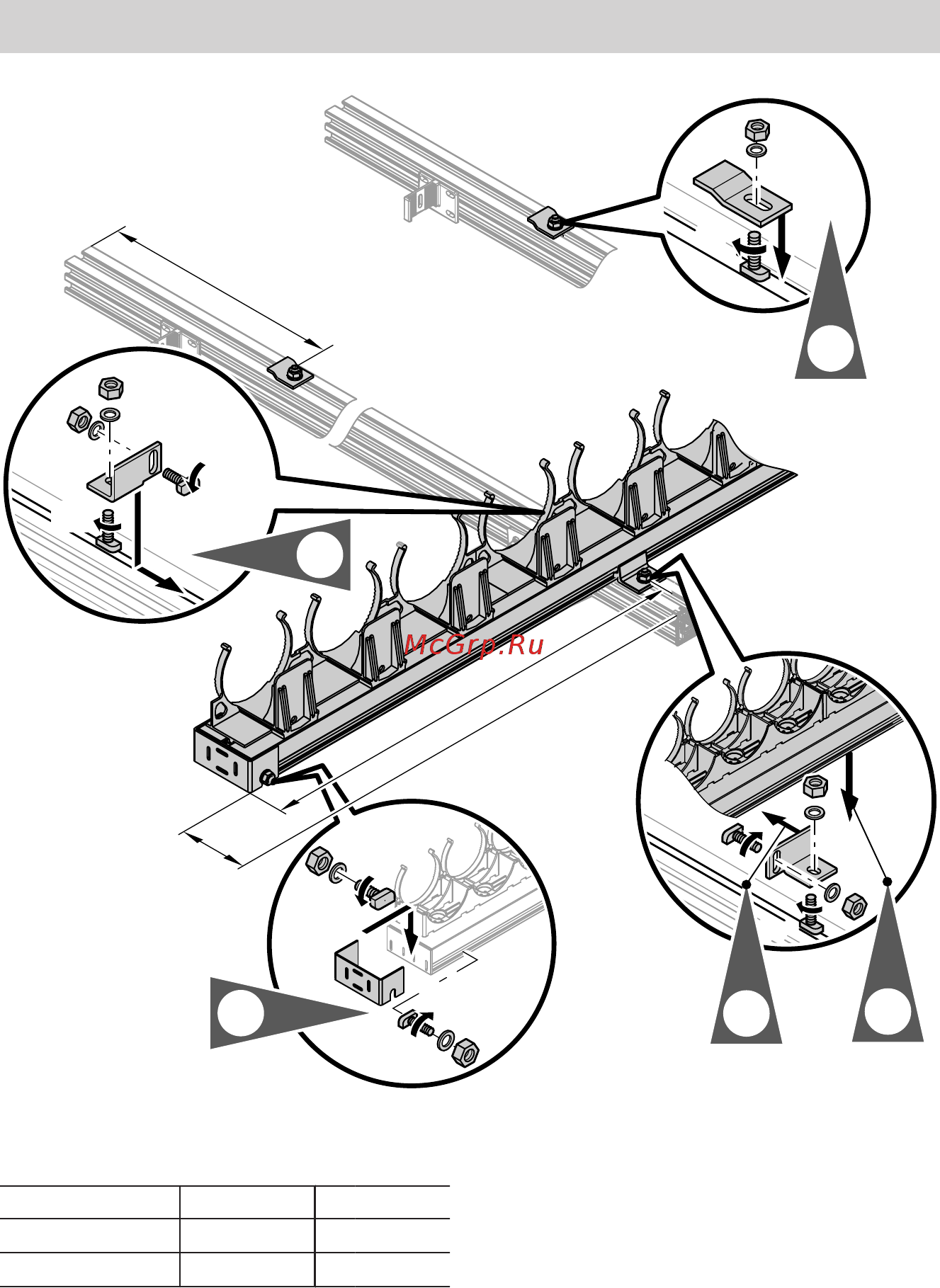

Монтировать соединительный корпус
со смещением относительно крепле-
ния для трубок. Тем самым дости-
гается наклон вакуумных трубок отно-
сительно горизонтали.
Монтаж на скатных крышах с помощью стропильных… (продолжение)
