5
Крепежные элементы:
■ стропильные фланцы (на стр. 8 и
далее)
■ стропильные крюки (на стр. 18 и
далее)
■ стропильные анкеры (на стр. 28 и
далее)
Определенному количеству коллекто-
ров и каждой комбинации коллекто-
ров соответствует определенное
количество крепежных элементов.
В зависимости от расстояния между
стропильными балками для монтажа
крепежных элементов крюков должно
быть использовано определенное
количество стропильных балок.
В приведенных ниже таблицах ука-
заны стропильные балки, на которых
должны монтироваться крепежные
элементы.
Пример:
■ 3 коллектора
■
Комбинация из 1 x 1,63 м
2
и
2 x 3,26 м
2
■ Расстояние между стропилами 600
мм
Найти в таблице комбинацию для 3
коллекторов на стр. 6 и далее
(выделено серым фоном):
Из 10 стропильных балок исполь-
зуются:
стропильные балки 1, 2, 3, 6, 7, 10

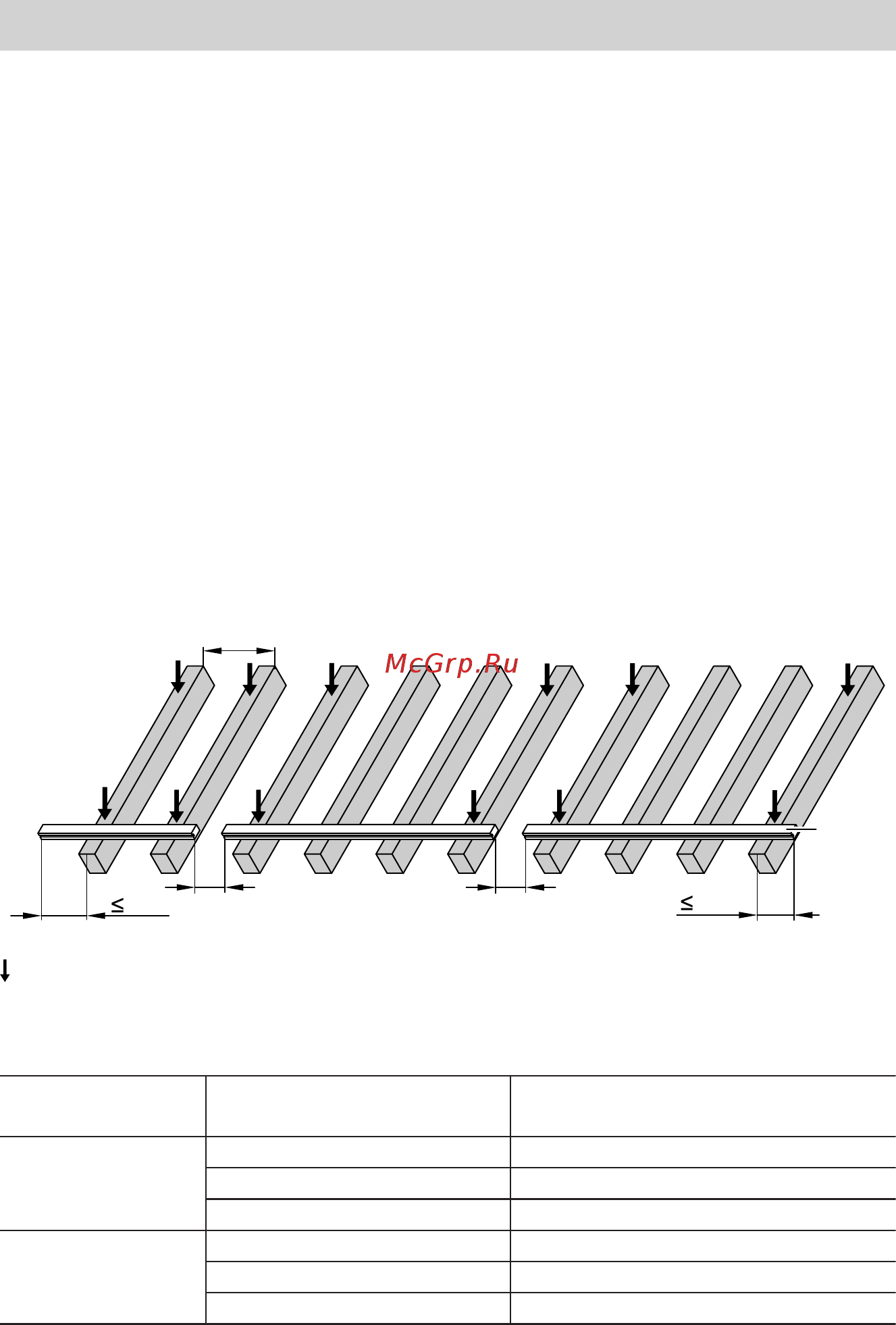

a
70
70
790
790
A
Положение крепежных элемен-
тов
A
Крепление для трубок
1 коллектор
Комбинация Расстояние между
стропилами a, мм
Используемые стропильные
балки
1 x 1,63 м
2
≤ 600 1, 2
≤ 700 1, 2
≤ 800 1, 2
1 x 3,26 м
2
≤ 600 1, 4
≤ 700 1, 4
≤ 800 1, 3
Распределение крепежных элементов на стропильных балках
5513 015 RU
