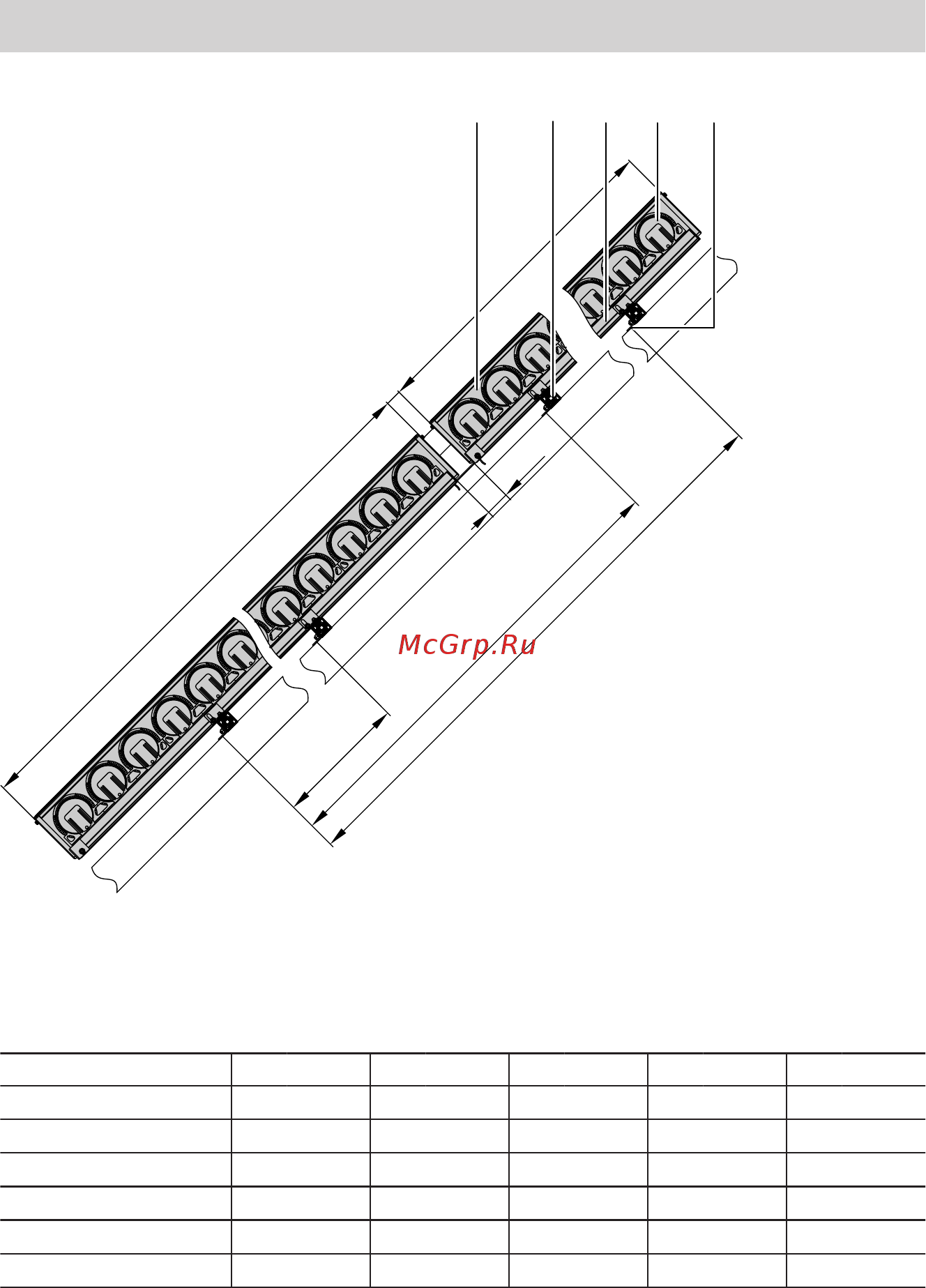

Viessmann Vitosol 200-T SPE [46/84] Монтаж на скатных крышах с помощью крепежных
![Viessmann Vitosol 200-T SPE [46/84] Монтаж на скатных крышах с помощью крепежных](/views2/1474703/page46/bg2e.png)
46
е
f
g
c
d
44
70
C
A
D
E
B
A
Соединительный корпус
B
Монтажная шина
C
Крепление для трубок
D
Вакуумные трубки
E
Крепежный уголок
Комбинация c мм d мм e мм f мм g мм
1,63 м
2
1220 — 640 — —
3,26 м
2
2390 — 1240 — —
1,63 м
2
/1,63 м
2
1220 1220 640 1260 1900
1,63 м
2
/3,26 м
2
1220 2390 640 1550 2786
3,26 м
2
/1,63 м
2
2390 1220 1240 2146 2786
3,26 м
2
/3,26 м
2
2390 2390 1240 2431 3670
Монтаж на скатных крышах с помощью крепежных… (продолжение)
5513 015 RU
