Viessmann Vitosol 200-T SPE [18/84] Монтаж на скатных крышах с помощью стропильных крюков
![Viessmann Vitosol 200-T SPE [18/84] Монтаж на скатных крышах с помощью стропильных крюков](/views2/1474703/page18/bg12.png)
18
Для кровли из голландской чере-
пицы

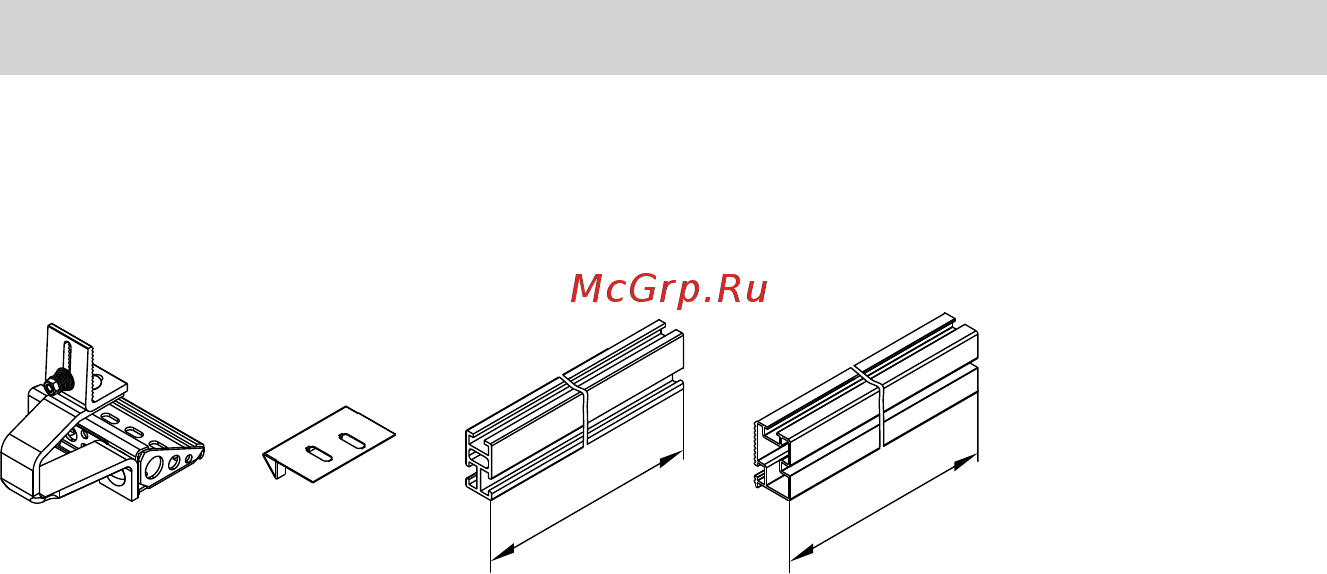

2380
2380
31 42
1
Стропильный крюк
2
Опорный уголок
3
Монтажная шина для вертикаль-
ного монтажа
4
Монтажная шина для горизо-
нтального монтажа
Монтаж стропильных крюков
Стропильные крюки используются
для вертикального и горизонталь-
ного монтажа коллекторов.
■ Вариант I:
Монтаж стропильного крюка
1
на
промежуточной обрешетке
B
с
опорным уголком
2
■ Вариант II:
Монтаж стропильного крюка
1
непосредственно на стропильной
балке
A
■ Подогнать размеры черепицы с
помощью угловой шлифовальной
машины, например, удалить про-
фили для отвода дождевой воды.
!
Внимание
Избегать повреждения чере-
пицы.
Стропильный крюк не должен
лежать на черепице. Соблю-
дать размеры.
Монтаж на скатных крышах с помощью стропильных крюков
5513 015 RU
