Viessmann Vitosol 200-T SPE [71/84] Подключения соединительного корпуса
![Viessmann Vitosol 200-T SPE [71/84] Подключения соединительного корпуса](/views2/1474703/page71/bg47.png)
71

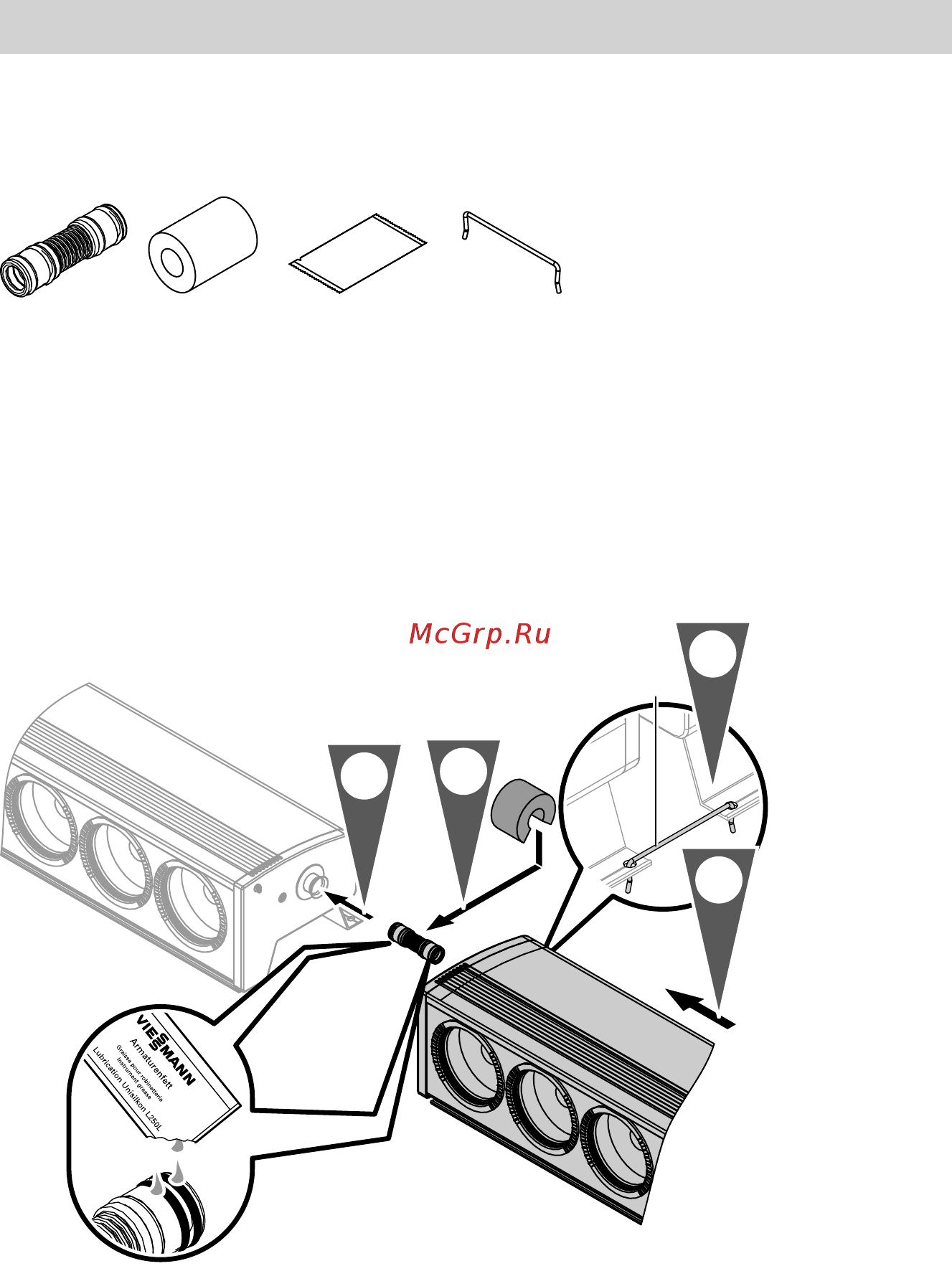

Подключения соединительного корпуса
Конструктивные элементы
Viesmann
Armaturenfett
Graisse pour robinetterie
Instrument grease
Lubrication Unisilkon L250L
!
Внимание
Соединительные трубы не
должны иметь повреждений.
Все уплотнительные кольца
круглого сечения на коллекто-
рах смазывать только имею-
щейся в комплекте арматурной
смазкой.
3.
2.
1.
A
4.
Указание для этапа 4:
Зафиксировать крепление коллек-
тора
A
через отверстия в соеди-
нительном корпусе.
Гидравлические соединения
