Для плоско-черепичной и шифер-
ной кровли

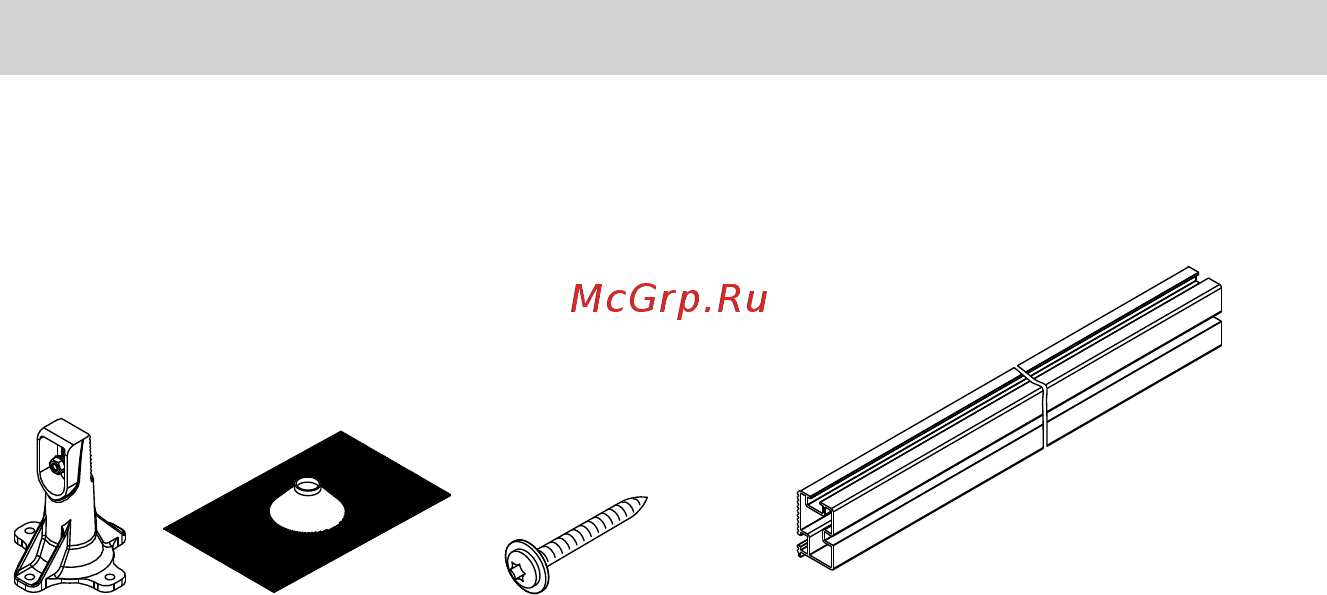

1 432
1
Стропильный фланец
2
Уплотнение
3
Винты
4
Монтажная шина для вертикаль-
ного и горизонтального мон-
тажа
Вертикальный монтаж
Вакуумные трубки расположены пер-
пендикулярно коньку крыши.
Монтаж на скатных крышах с помощью стропильного фланца
5513 015 RU
