Для расположения крепежных угол-
ков рядом друг с другом различают:
■ монтаж в зависимости от расстоя-
ния между стропилами
В таблицах на стр. 5 и далее ука-
заны стропильные балки, на кото-
рых должны монтироваться крепеж-
ные уголки.

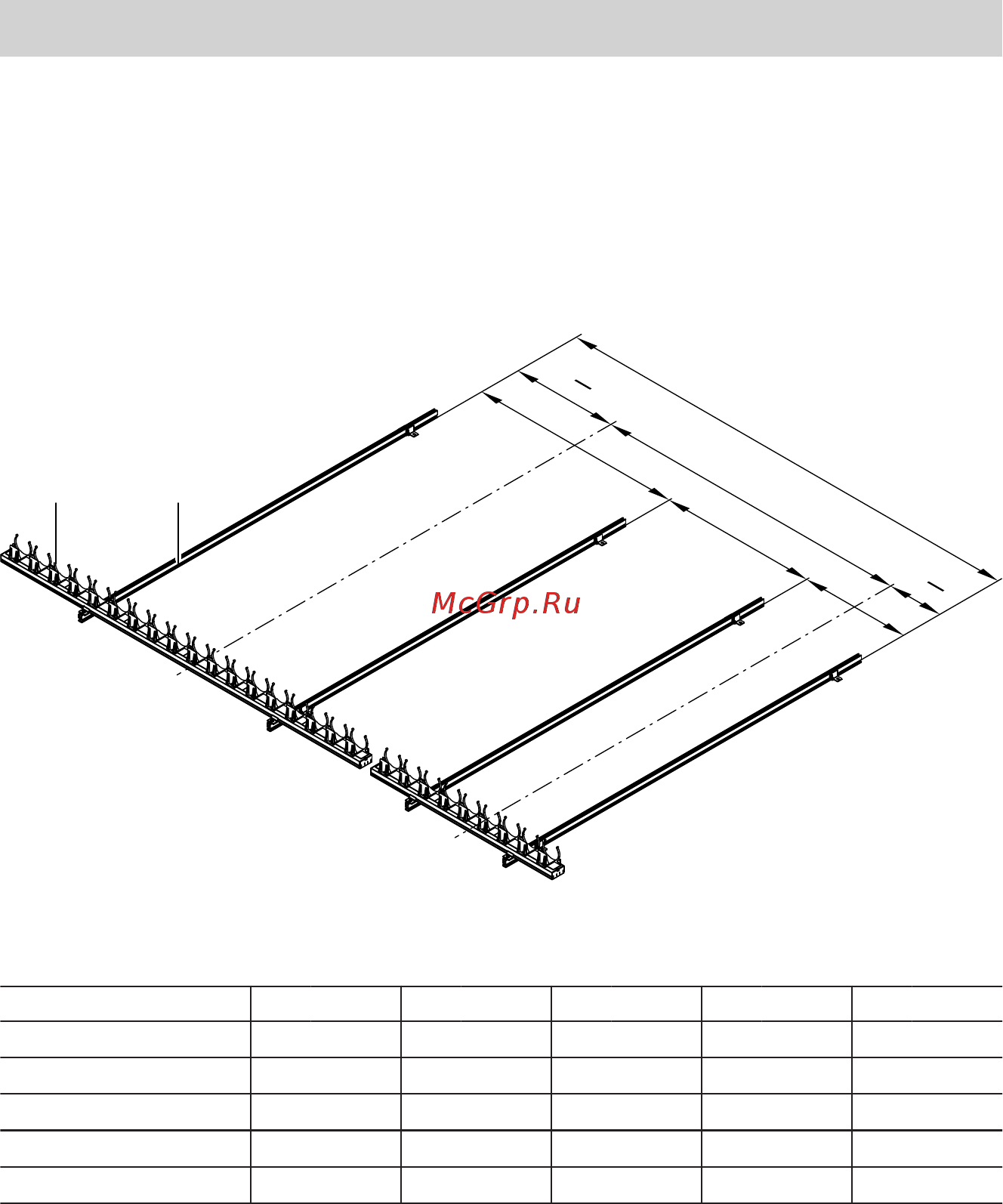

■ монтаж независимо от расстояния
между стропилами, см. на рис. ниже
c
d
е
g
c
2
е
2
f
C D
C
Крепление для трубок
D
Монтажная шина
Комбинация c мм d мм e мм f мм g мм
1,63 м
2
640 — — — —
3,26 м
2
1240 — — — —
1,63 м
2
/1,63 м
2
640 1265 640 1875 625
1,63 м
2
/3,26 м
2
640 1850 1240 2790 910
3,26 м
2
/3,26 м
2
1240 2435 1240 3645 1165
Монтаж на скатных крышах с помощью крепежных… (продолжение)
5513 015 RU
