Viessmann Vitosol 200-T SPE [21/84] Монтаж на скатных крышах с помощью стропильных
![Viessmann Vitosol 200-T SPE [21/84] Монтаж на скатных крышах с помощью стропильных](/views2/1474703/page21/bg15.png)
21
F
2015
200
G BEDC A
A

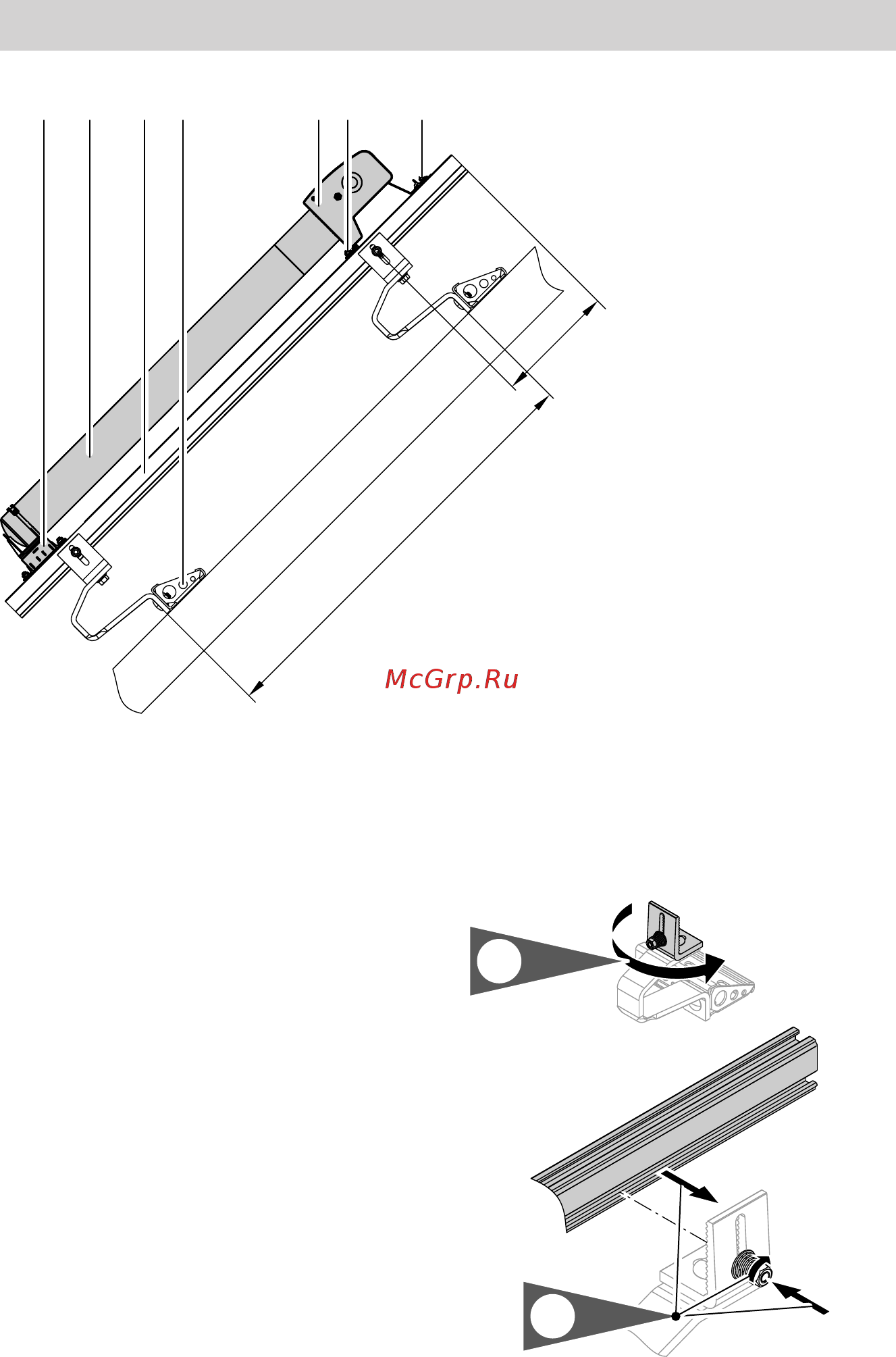

Вакуумные трубки
B
Зажимная шпонка
C
Крепление для трубок
D
Монтажная шина
E
Стропильный крюк
F
Соединительный корпус
G
Крепежная пластина
В таблицах на стр. 5 и далее указаны
стропильные балки, на которых дол-
жны монтироваться стропильные
крюки.
90°
2.
1.
90°
Монтаж на скатных крышах с помощью стропильных… (продолжение)
5513 015 RU
