54

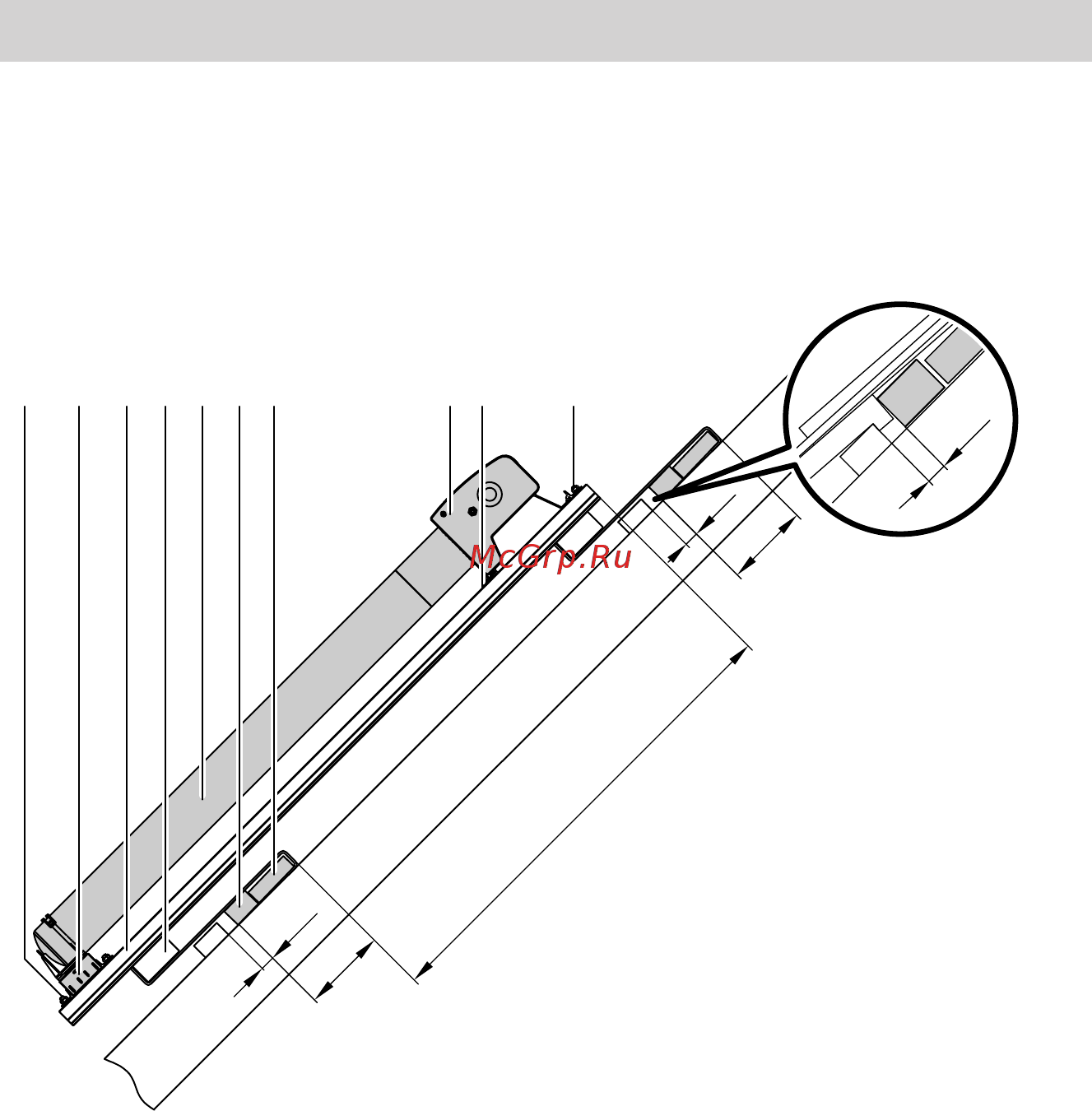

Вертикальный монтаж
Вакуумные трубки расположены пер-
пендикулярно коньку крыши
х
х
160
2050
160
х
G
A
B
C
D
E
F
B
H
K
Размер х (только для кровли из голландской черепицы) в соответствии с шири-
ной выступа черепицы.
A
Вакуумные трубки
B
Зажимная шпонка
C
Крепление для трубок
D
Монтажная шина
E
Кровельный крюк
F
Соединительный корпус
G
Крепежная пластина
H
Монтажная доска, 38 x 58 мм
(только для голландской чере-
пицы)
K
Монтажная доска, 30 x 100 мм
(только для голландской чере-
пицы)
Монтаж на скатных крышах с помощью кровельных… (продолжение)
