Для голландской черепичной, пло-
ско-черепичной, шиферной, гофри-
рованной кровли
325
385
280
7
1 2 3
5
4
6
119
94
8 9
2340
2430
qP qQ

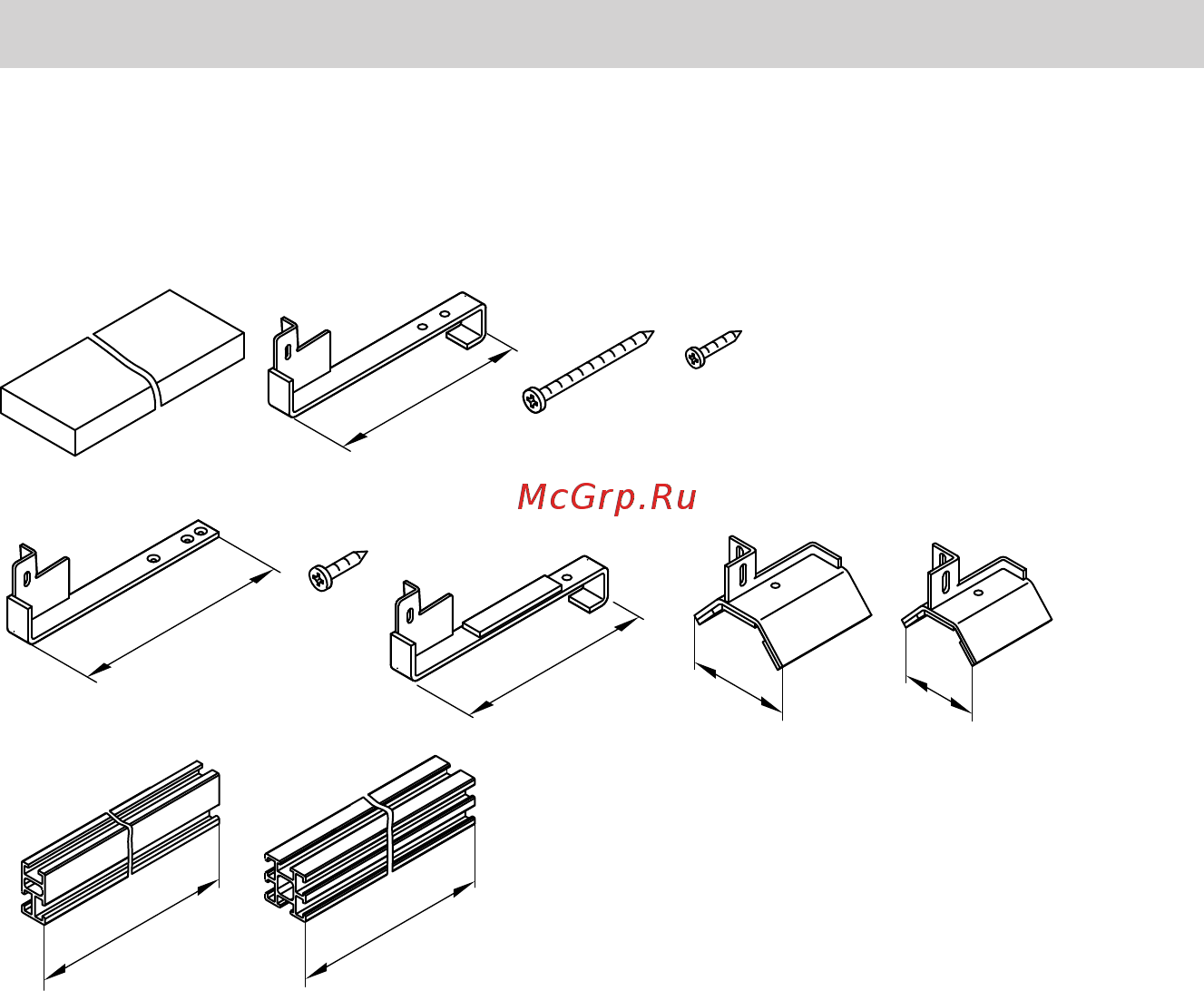

1
Монтажная доска
■ 38 x 58 x 2430/1570 мм
■ 30 x 100 x 2430/1570 мм
2
Кровельный крюк для кровли из
голландской черепицы
3
Оцинкованный шуруп с потайной
головкой (Spax-S) 6 x 80 мм
4
Оцинкованный шуруп с потайной
головкой (Spax-S) 5 x 30 мм
5
Кровельный крюк для шиферной
кровли
6
Оцинкованный шуруп с потайной
головкой (Spax-S) 6 x 30 мм
7
Кровельные крюки для плоско-
черепичной кровли
8
Кровельный крюк для гофриро-
ванного листового профиля 5 и 6
9
Кровельный крюк для гофриро-
ванного листового профиля 8
qP
Монтажная шина для вертикаль-
ного монтажа
qQ
Монтажная шина для горизо-
нтального монтажа
Монтаж кровельных крюков
Кровельные крюки используются для
вертикального и горизонтального
монтажа коллекторов.
Монтаж на скатных крышах с помощью кровельных крюков
