41

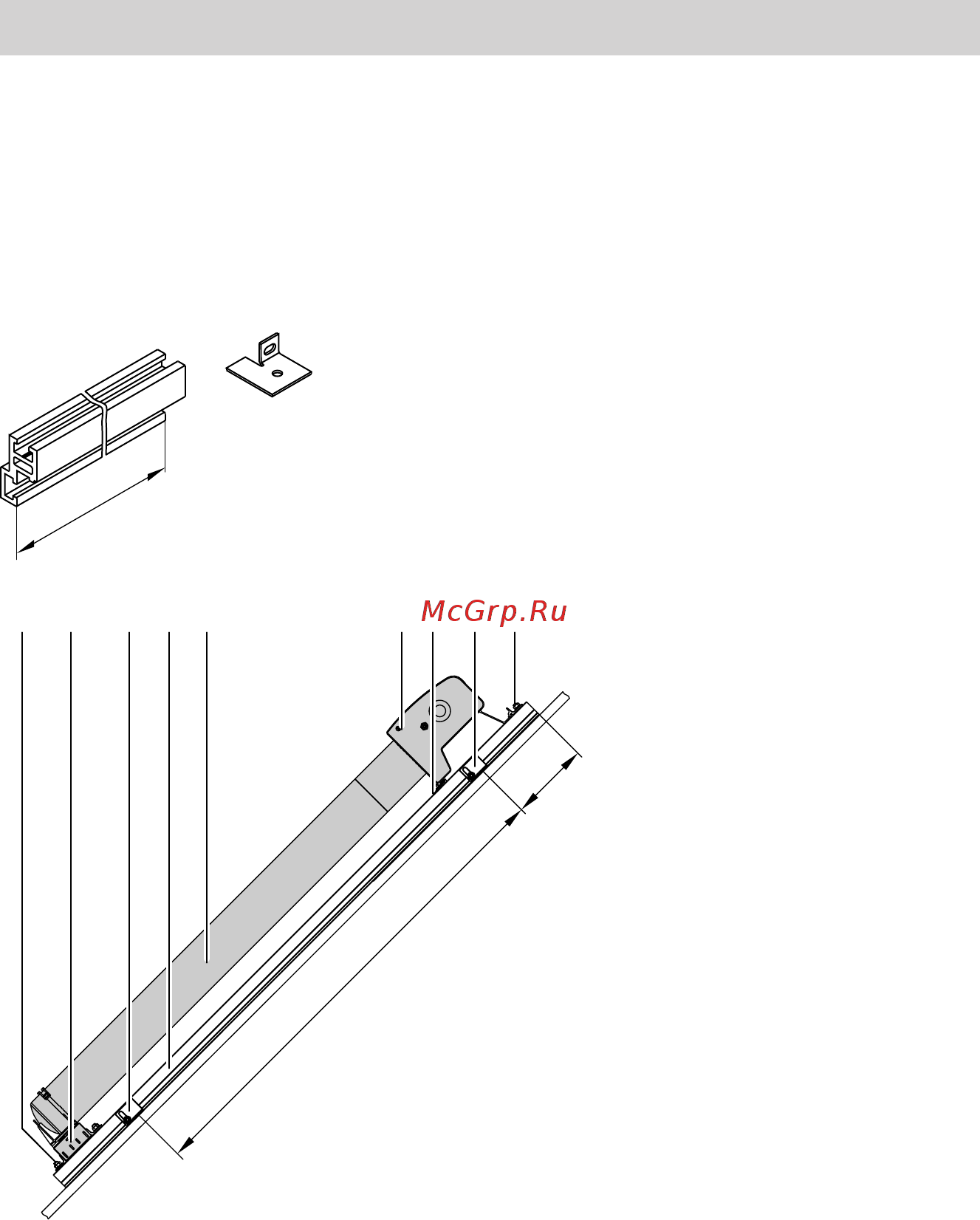

Для металлической кровли
Вертикальный монтаж
Вакуумные трубки расположены пер-
пендикулярно коньку крыши
2380
A
B
C
D
E
B
F
G
200
1940
E
A
Вакуумные трубки
B
Зажимная шпонка
C
Крепление для трубок
D
Монтажная шина
E
Крепежный уголок
F
Соединительный корпус
G
Крепежная пластина
Монтаж на скатных крышах с помощью крепежных уголков
5513 015 RU
