Viessmann Vitosol 200-T SPE [9/84] Монтаж на скатных крышах с помощью стропильного
![Viessmann Vitosol 200-T SPE [9/84] Монтаж на скатных крышах с помощью стропильного](/views2/1474703/page9/bg9.png)
9

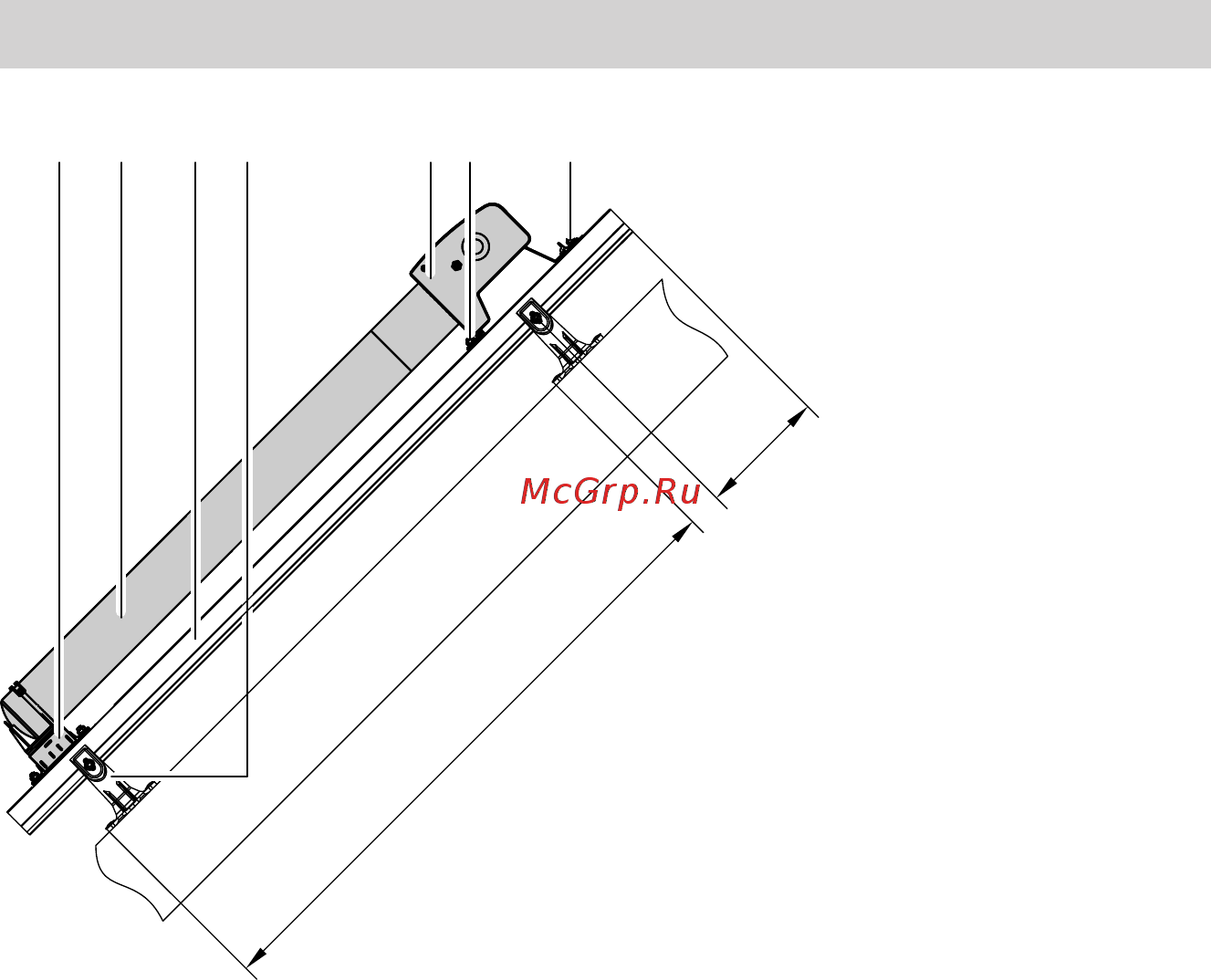

F
2070
190
G BEDC A
A
Вакуумные трубки
B
Зажимная шпонка
C
Крепление для трубок
D
Монтажная шина
E
Стропильный фланец
F
Соединительный корпус
G
Крепежная пластина
В таблицах на стр. 5 и далее указаны
стропильные балки, на которых дол-
жны монтироваться стропильные
фланцы.
Монтаж на скатных крышах с помощью стропильного… (продолжение)
5513 015 RU
