118 | Polski
1 609 92A 4HE | (09.08.2018) Bosch Power Tools
2,5 m
d
5,0 m
2,5 m
5,0 m
5,0 m
A
B
Obrócić urządzenie pomiarowe o 180° i ustawić je w odle-
głości 5m, a następnie odczekać, aż urządzenie zakończy
automatyczną niwelację.
Ustawić wysokość urządzenia pomiarowego (na statywie
albo ewentualnie podkładając coś pod urządzenie) tak,
aby środek linii laserowej dokładnie pokrywał się z zazna-
czonym uprzednio punktem na ścianie B.
Zaznaczyć na ścianie A środek linii laserowej jako
punkt (pionowo nad ew. pod punktem).
Z różnicy d pomiędzy obydwoma zaznaczonymi punktami
i na ścianie A wyniknie rzeczywiste odchylenie urzą-
dzenia pomiarowego od poziomu.
Na odcinku pomiarowym wynoszącym 2×5m=10m mak-
symalne dopuszczalne odchylenie nie może przekraczać:
10m×±0,3mm/m=±3mm. Różnica d pomiędzy punkta-
mi i może zatem wynosić maksymalnie 3mm.

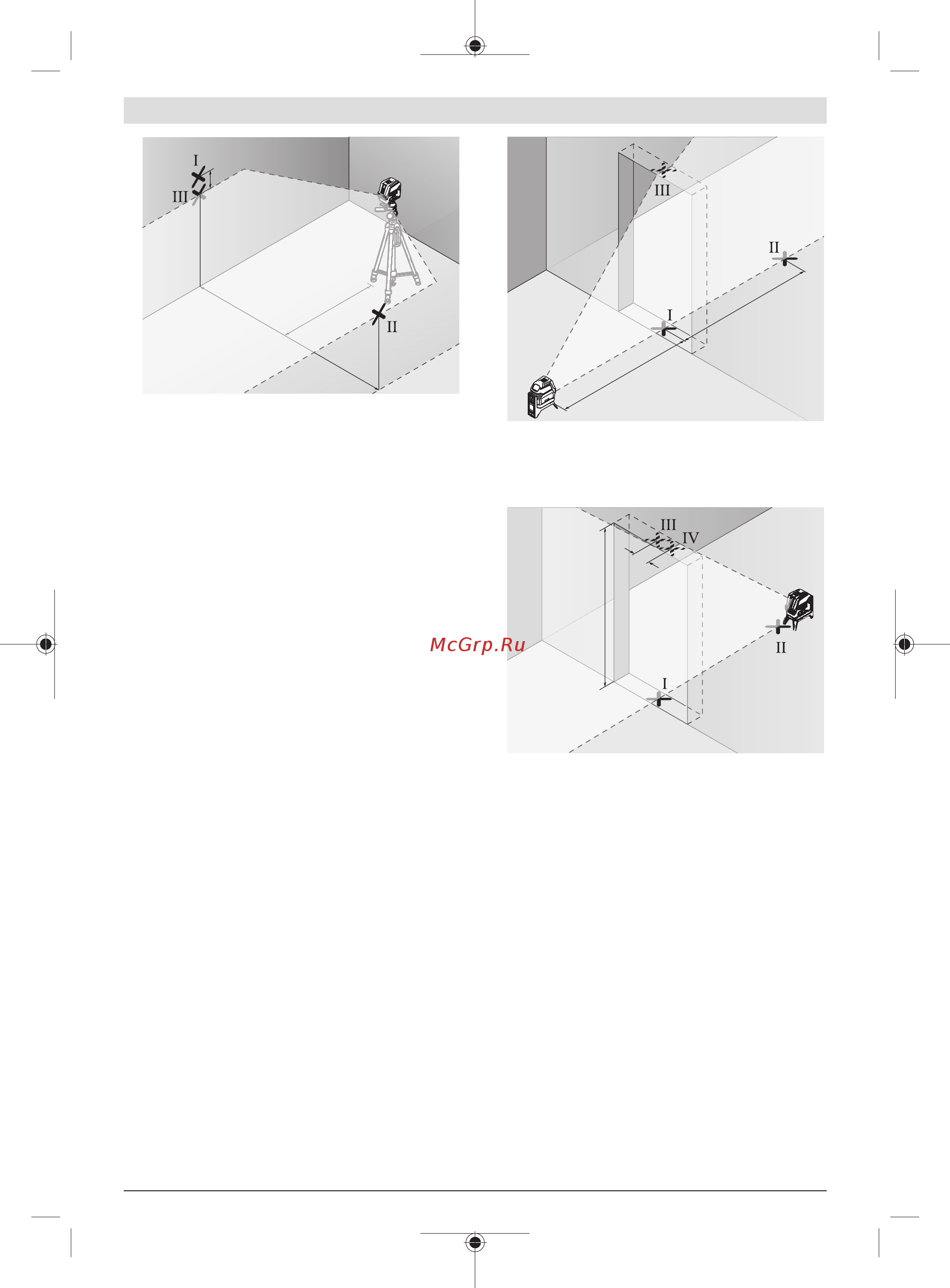

Dokładność niwelacyjna pionowej linii laserowej
Do przeprowadzenia kontroli potrzebny jest otwór drzwio-
wy. Po obu stronach drzwi musi być minimum 2,5 m wolne-
go miejsca. Niezbędne jest też stabilne podłoże.
Ustawić urządzenie pomiarowe w odległości 2,5 m od
otworu drzwiowego na stałym, równym podłożu (nie na
statywie). Wybrać tryb pracy liniowej w pionie z funkcją
automatycznej niwelacji.Skierować linię laserową na
otwór drzwiowy i odczekać, aż urządzenie zakończy auto-
matyczną niwelację.
2,5 m
2,5 m
Zaznaczyć środek poziomej linii laserowej na podłodze w
otworze drzwiowym (punkt I), w odległości 5 m po drugiej
stronie otworu drzwiowego (punkt II), jak również na gór-
nej framudze otworu drzwiowego (punkt III).
d
2 m
Obrócić urządzenie pomiarowe o 180° i ustawić je z dru-
giej strony otworu drzwiowego, bezpośrednio za punktem
II. Zaczekać, aż urządzenie pomiarowe się wypoziomuje, a
następnie skierować pionową linię laserową w taki spo-
sób, by jej środek przebiegał dokładnie przez punkty I i II
Zaznaczyć środek linii laserowej na górnej krawędzi otwo-
ru drzwiowego, jako punkt .
Z różnicy d pomiędzy obydwoma zaznaczonymi punktami
i wyniknie rzeczywiste odchylenie urządzenia po-
miarowego od prostopadłej.
Należy zmierzyć wysokość otworu drzwiowego.
Maksymalne dopuszczalne odchylenie obliczane jest w na-
stępujący sposób:
Podwójna wysokość otworu drzwiowego ×0,3mm/m
Przykład: Przy wysokości otworu drzwiowego 2m maksy-
malne odchylenie może wynosić
2×2m×±0,3mm/m=±1,2mm. W związku z tym punkty
i mogą być od siebie oddalone maksymalnie o 1,2mm.
Kontrola dokładności wyznaczania pionu
Do przeprowadzenia kontroli potrzebny jest wolny odcinek o
długości ok. 5m ze stabilnym podłożem pomiędzy podłogą
a sufitem.
