158 | Українська
1 609 92A 4HE | (09.08.2018) Bosch Power Tools
можуть призводити до відхилень. З цієї причини кожного
разу перед початком роботи перевіряйте точність
нівелювання.
Перевіряйте спочатку точність висоти і точність
нівелювання горизонтальної лазерної лінії, а потім
точність нівелювання вертикальної лазерної лінії.
Якщо при одній з перевірок вимірювальний прилад
перевищить максимально допустиме відхилення, його
треба віднести в майстерню Bosch для перевірки.

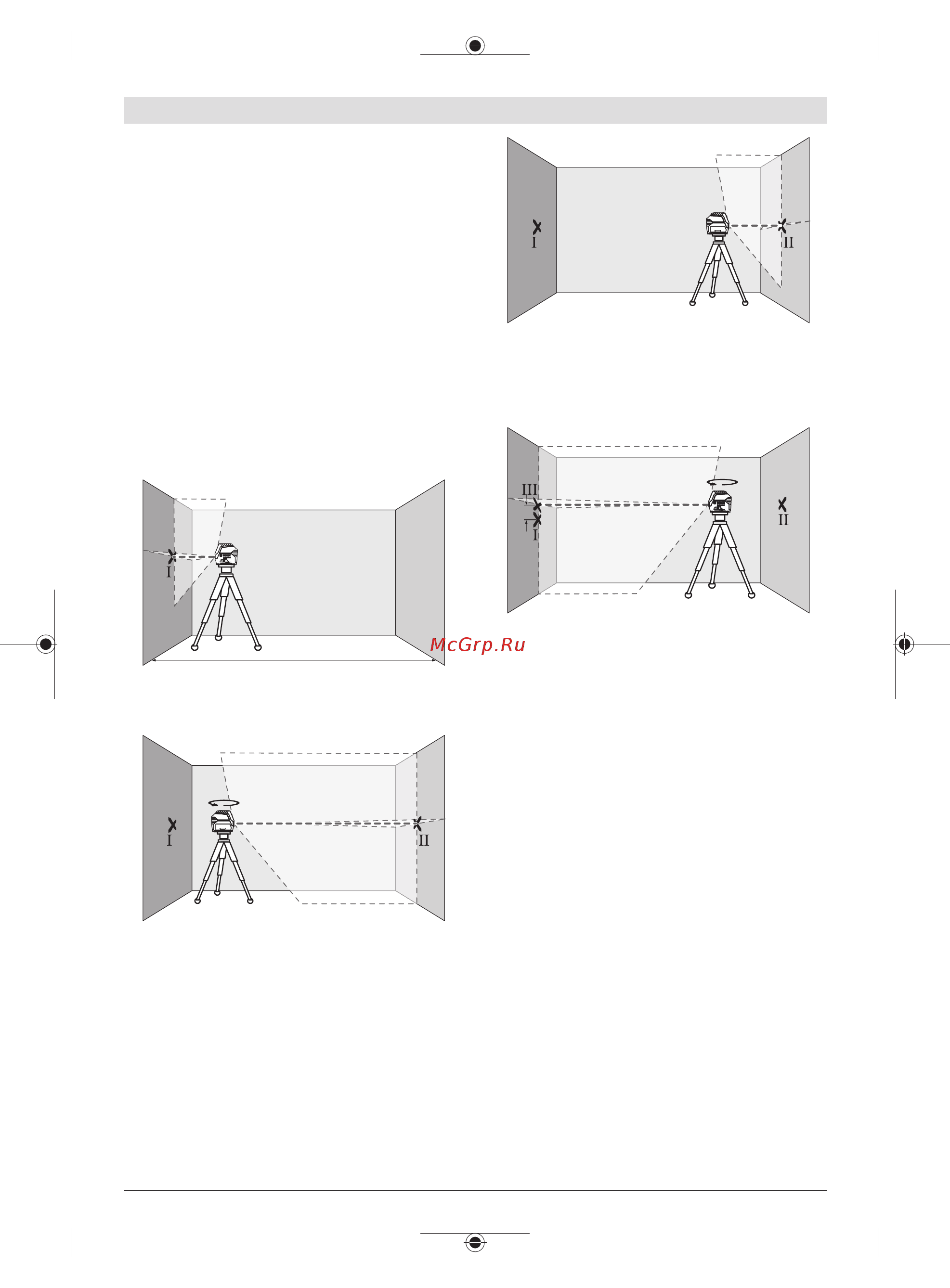

Перевірка точності горизонтальної лінії по висоті
Для перевірки Вам на твердому ґрунті потрібна вільна
вимірювальна ділянка довжиною 5м між двома стінами A
і B.
– Встановіть вимірювальний прилад коло стіни A на
штатив або встановіть його на тверду, рівну поверхню.
Увімкніть вимірювальний інструмент. Увімкніть режим
роботи з перехресними лініями з автоматичним
нівелюванням.
A
B
5 m
– Спрямуйте лазер на ближчу стінуА та дайте йому
нівелюватися. Позначте середину точки, в якій лазерні
лінії перехрещуються на стіні (точкаI).
A
B
180°
– Поверніть вимірювальний прилад на 180°, дайте йому
нівелюватися і позначте точку, в якій лазерні лінії
перехрещуються на протилежній стіні В (точкаⅡ).
– Розташуйте вимірювальний прилад, не повертаючи
його, коло стіни B, увімкніть його та дайте йому
нівелюватися.
A
B
– Вирівняйте вимірювальний інструмент по висоті таким
чином (за допомогою штатива або підмостивши що-
небудь під нього), щоб точка, в якій перехрещуються
лазерні лінії, точно потрапляла на позначену раніше
точку II на стіні В.
d
180°
A
B
– Поверніть вимірювальний прилад на 180°, не
змінюючи його висоти. Спрямуйте його на стіну A
таким чином, щоб вертикальна лазерна лінія
проходила через раніше позначену точку I. Дайте
вимірювальному приладу нівелюватися і позначте
точку на стіні А, в якій перехрещуються лазерні лінії
(точкаⅢ).
– Різниця d між двома позначеними на стіні А точками I і
III – це фактичне відхилення вимірювального
інструмента по висоті.
На ділянці 2×5м=10м максимально допустиме
відхилення становить:
10м×±0,3мм/м=±3мм. Таким чином, різниця d між
точкамиⅠ і Ⅲ може складати максимум 3мм.
Перевірка точності нівелювання горизонтальної лінії
Для перевірки потрібна вільна ділянка прибл. 5×5м.
– Встановіть вимірювальний інструмент посередині між
стінами А і В на штативі або поставте його на тверду,
рівну поверхню. Виберіть горизонтальний лінійний
режим з автоматичним нівелюванням і дайте
вимірювальному інструменту нівелюватися.
