150 | Русский
1 609 92A 4HE | (09.08.2018) Bosch Power Tools
2,5 m
5,0 m
A
B
Обозначьте на расстоянии 2,5м от измерительного
инструмента середину лазерного луча на обеих стенах
(точка  на стенеA и точка на стенеB).
2,5 m
d
5,0 m
2,5 m
5,0 m
5,0 m
A
B
Установите повернутый на 180° измерительный
инструмент на расстоянии 5м и дайте ему самониве-
лироваться.
Выровняйте измерительный инструмент по высоте та-
ким образом (с помощью штатива или подложив что-
нибудь по него), чтобы центр лазерной линии точно
попадал на предварительно обозначенную на стенеВ
точку.
Обозначьте на стене A середину лазерной линии в ка-
честве точки (вертикально над или под точкой).
Расстояние d между двумя обозначенными точками и
на стене А отражает фактическое отклонение изме-
рительного инструмента от горизонтали.
На участке 2×5м=10м максимально допустимое от-
клонение составляет:
10м×±0,3мм/м=±3мм. Таким образом, расстояние d
между точками и не должно превышать макс. 3мм.

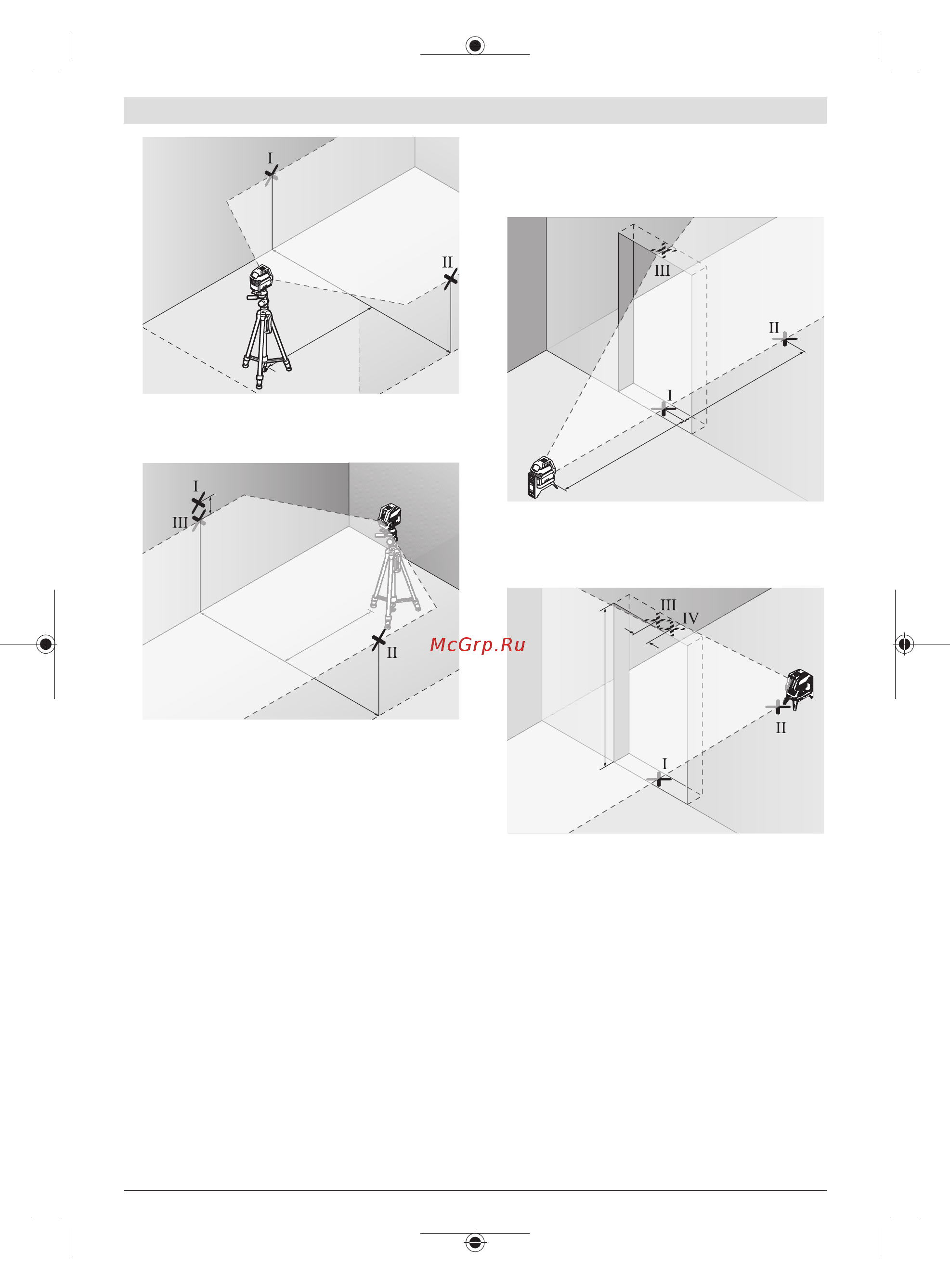

Проверка точности нивелирования вертикальной
линии
Для проверки Вам требуется проем двери, вобе стороны
от которого (на прочном полу) есть свободное про-
странство длиной не менее 2,5м.
Установите измерительный инструмент на расстоянии
2,5м от дверного проема на прочное, ровное основа-
ние (не на штатив). Выберите вертикальный линейный
режим с автоматическим нивелированием. Направьте
лазерную линию на дверной проем и дайте измери-
тельному инструменту самонивелироваться.
2,5 m
2,5 m
Отметьте середину вертикальной линии на полу в
проеме двери (точкаI), на расстоянии в 5м с другой
стороны проема двери (точкаII), а также по верхнему
краю проема двери (точка).
d
2 m
Поверните измерительный инструмент на 180° и по-
ставьте его по другую сторону дверного проема прямо
позади точки. Дайте измерительному прибору само-
нивелироваться и направьте его вертикальные лазер-
ные лучи так, чтобы их середины проходили точно че-
рез точки и.
Пометьте середину лазерного луча на верхнем крае
дверного проема как точку.
Расстояние d между двумя обозначенными точками
и отображает фактическое отклонение измеритель-
ного инструмента от вертикали.
Измерьте высоту проема двери.
Максимально допустимое отклонение рассчитывается
следующим образом:
двойная высота дверного проема×0,3мм/м
Пример: при высоте дверного проема в 2м максималь-
ное отклонение может составлять
2×2м×±0,3мм/м=±1,2мм. Точки и должны на-
