Ant sienos A pažymėkite lazerio linijos vidurį – tašką III
(statmenai virš arba po taško I).
Ant sienos A pažymėtų abiejų taškų I ir III skirtumas d
rodo faktinę matavimo prietaiso nuokrypą nuo horizonta-
lės.
Esant 2×5m=10m maksimalus leidžiamasis nuokrypis:
10m×± 0,3mm/m=± 3mm. Skirtumas d tarp taškų I ir III
gali būti ne didesnis kaip 3mm.

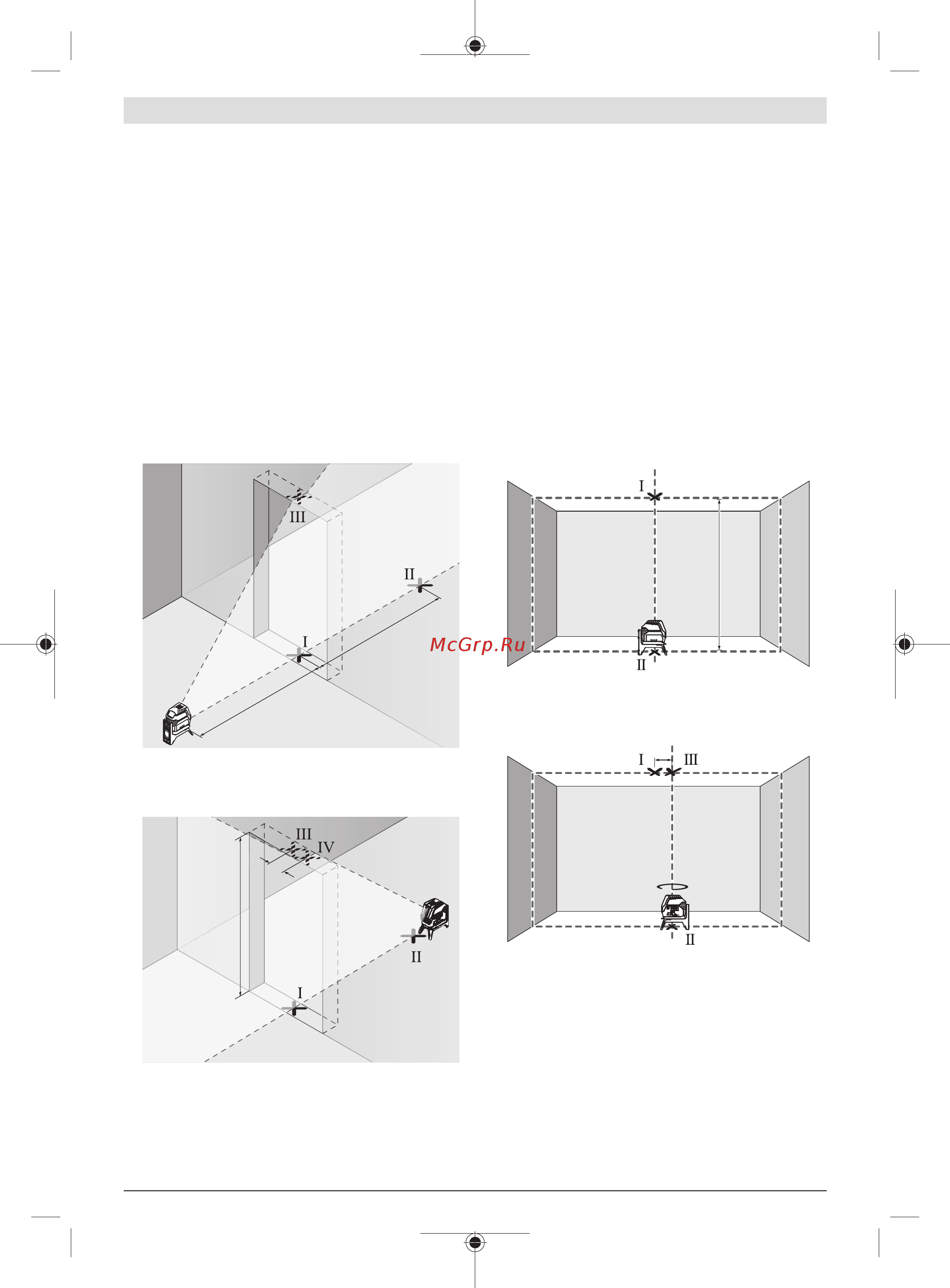

Vertikalios linijos niveliavimo tikslumo patikrinimas
Norint atlikti patikrinimą, reikia durų angos, nuo kurios (ant
tvirto pagrindo) abejose durų pusėse yra vietos ne mažiau
kaip 2,5 m.
Pastatykite matavimo prietaisą 2,5 m atstumu nuo durų
angos ant tvirto, lygaus pagrindo (ne ant stovo). Pasirin-
kite vertikalių linijų režimą su automatiniu niveliavimu.La-
zerio liniją nukreipkite į durų angą ir palaukite, kol matavi-
mo prietaisas susiniveliuos.
2,5 m
2,5 m
Vertikalios lazerio linijos vidurį pažymėkite ant durų angos
grindų (taškas I), 5 m atstumu kitoje durų angos pusėje
(taškas II) bei ant viršutinio durų angos krašto (taškas III).
d
2 m
Pasukite matavimo prietaisą 180° kampu ir pastatykite jį
kitoje durų angos pusėje iškart už taško II. Palaukite, kol
matavimo prietaisas susiniveliuos, ir nukreipkite vertikalią
lazerio liniją taip, kad jos vidurys eitų tiesiai per taškus I
irII.
Lazerio linijos vidurį ant viršutinio durų angos krašto pažy-
mėkite kaip tašką IV.
Abiejų pažymėtų taškų III ir IV skirtumas d rodo faktinę
matavimo prietaiso nuokrypą nuo vertikalės.
Išmatuokite durų angos aukštį.
Maksimalų leidžiamąjį nuokrypį apskaičiuokite taip:
dvigubas durų angos aukštis ×0,3mm/m
Pavyzdys: kai durų aukštis lygus 2m,
nuokrypis turi būti ne didesnis kaip 2×2m×± 0,3mm/
m=± 1,2mm. Taškai III ir IV turi būti nutolę vienas nuo kito
ne daugiau kaip 1,2mm.
Statmens tikslumo patikrinimas
Norint atlikti patikrinimą, jums reikia laisvo apie 5m ilgio
matavimo atstumo ant tvirto pagrindo tarp grindų ir lubų.
Matavimo prietaisą pritvirtinkite ant sukamojo laikiklio
(13) ir pastatykite ant žemės. Pasirinkite taškinį režimą ir
palaukite, kol matavimo prietaisas susiniveliuos.
5 m
Ant lubų pažymėkite viršutinio lazerio taško vidurį (taš-
kasI). Apatinio lazerio taško vidurį pažymėkite ant žemės
(taškasII).
180°
d
Matavimo prietaisą pasukite 180° kampu. Nustatykite jį į
tokią padėtį, kad apatinio lazerio taško vidurys būtų jau
pažymėtame taške II. Palaukite, kol matavimo prietaisas
susiniveliuos. Pažymėkite viršutinio lazerio taško vidurį
(taškasIII).
Abiejų pažymėtų taškų ir skirtumas d rodo faktinę ma-
tavimo prietaiso nuokrypą nuo vertikalės.
Maksimalų leidžiamąjį nuokrypį apskaičiuokite taip:
dvigubas atstumas tarp grindų ir lubų ×0,7mm/m.
Pavyzdžiui: kai atstumas tarp grindų ir lubų 5m, nuokrypis
turi būti ne didesnis kaip
