38 | Español
1 609 92A 4HE | (09.08.2018) Bosch Power Tools
d
180°
A
B

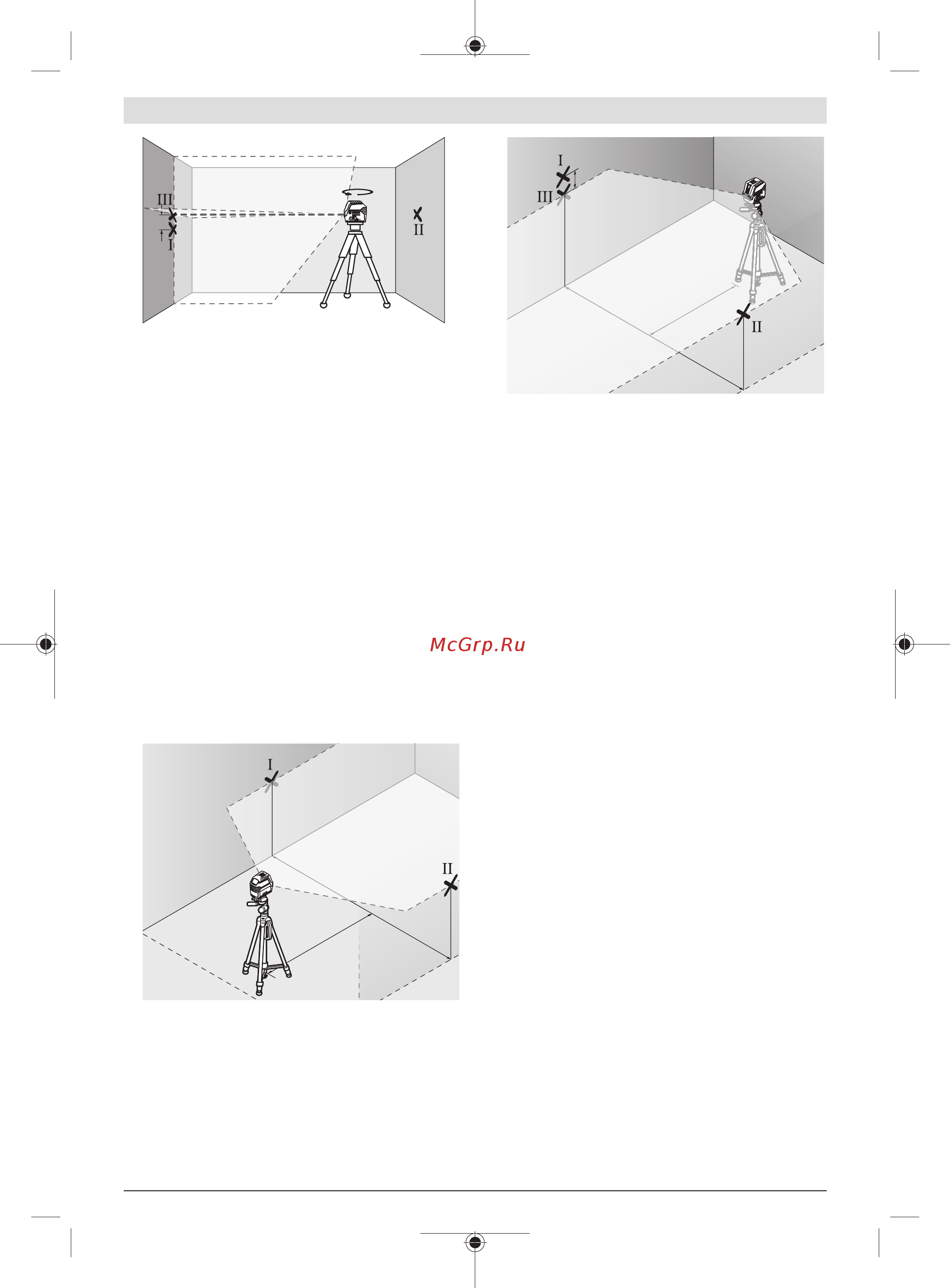

– Gire el aparato de medición en 180°, sin modificar la altu-
ra. Alineelo sobre la pared A, de modo que la línea láser
vertical pase por el punto Ⅰ ya marcado. Espere a que se
haya nivelado el aparato de medición y marque la inter-
sección de las líneas láser en la pared A (punto Ⅲ).
– La diferencia d de ambos puntos Ⅰ y Ⅲ marcados sobre la
pared A es la desviación de altura real del aparato de me-
dición.
En un recorrido de medición de 2×5m=10m, la divergen-
cia máxima admisible asciende a :
10m×± 0,3mm/m=± 3mm. La diferencia d entre los pun-
tosⅠ y Ⅲ debe ascender por consiguiente a como máximo
3mm.
Comprobación de la exactitud de nivelación de la línea
horizontal
Para la comprobación se requiere una superficie libre de
aprox. 5×5m.
– Coloque el aparato de medición en el centro entre las pa-
redes A y B montándolo sobre un trípode, o colocándolo
sobre un firme consistente y plano. Seleccione el modo
de operación de línea horizontal con nivelación automáti-
ca y deje que se nivele el aparato de medición.
2,5 m
5,0 m
A
B
– A una distancia de 2,5m del aparato de medición, mar-
que en ambas paredes el centro de la línea láser (puntoⅠ
en paredA y puntoⅡ en paredB).
2,5 m
d
5,0 m
2,5 m
5,0 m
5,0 m
A
B
– Coloque el aparato de medición girado en 180° a una dis-
tancia de 5m y deje que se nivele.
– Alinee el aparato de medición en la altura (con la ayuda
del trípode o de apoyos si es necesario), de modo que el
centro de la línea láser quede exactamente en el punto Ⅱ
marcado previamente en la pared B.
– Marque en la pared A el centro de la línea láser como pun-
toⅢ (verticalmente sobre o debajo del puntoⅠ).
– La diferencia d de ambos puntos Ⅰ y Ⅲ marcados sobre la
pared A es la desviación real del aparato de medición de
la horizontal.
En un recorrido de medición de 2×5m=10m, la divergen-
cia máxima admisible asciende a :
10m×± 0,3mm/m=± 3mm. La diferencia d entre los pun-
tosⅠ y Ⅲ debe ascender por consiguiente a como máximo
3mm.
Comprobación de la exactitud de nivelación de la línea
vertical
Para la comprobación se requiere el vano de una puerta, de-
biéndose disponer de un espacio mínimo antes y después
del mismo de 2,5 m sobre un firme consistente.
– Coloque el aparato de medición sobre un plano firme y
consistente (sin emplear un trípode) a una separación de
2,5 m respecto al vano de la puerta. Seleccione el modo
de operación de línea vertical con nivelación automática.
Alinee la línea láser sobre la abertura de puerta y deje que
se nivele el aparato de medición.
