14 | Deutsch
1 609 92A 4HE | (09.08.2018) Bosch Power Tools
Auf der Messstrecke von 2×5m=10m beträgt die maximal
zulässige Abweichung:
10m×±0,3mm/m=±3mm. Die Differenz d zwischen den
Punkten und darf folglich höchstens 3mm betragen.

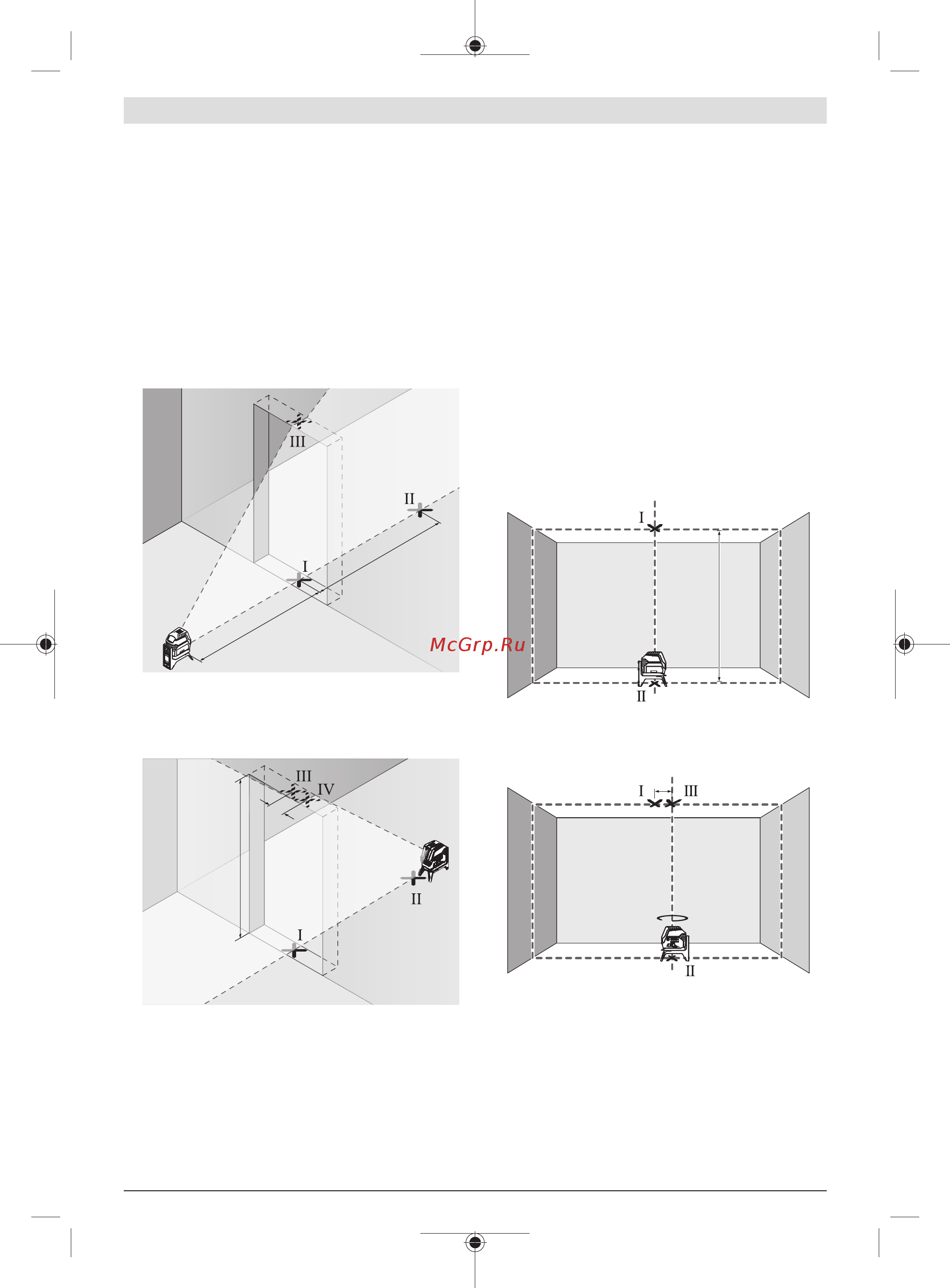

Nivelliergenauigkeit der senkrechten Linie überprüfen
Für die Überprüfung benötigen Sie eine Türöffnung, bei der
(auf festem Grund) auf jeder Seite der Tür mindestens 2,5m
Platz sind.
Stellen Sie das Messwerkzeug in 2,5m Entfernung von
der Türöffnung auf festem, ebenem Grund auf (nicht auf
einem Stativ). Wählen Sie senkrechten Linienbetrieb mit
Nivellierautomatik. Richten Sie die Laserlinie auf die Tür-
öffnung und lassen Sie das Messwerkzeug einnivellieren.
2,5 m
2,5 m
Markieren Sie die Mitte der senkrechten Laserlinie am Bo-
den der Türöffnung (Punkt), in 5m Entfernung auf der
anderen Seite der Türöffnung (Punkt) sowie am oberen
Rand der Türöffnung (Punkt).
d
2 m
Drehen Sie das Messwerkzeug um 180° und stellen Sie es
auf der anderen Seite der Türöffnung direkt hinter den
Punkt. Lassen Sie das Messwerkzeug einnivellieren und
richten Sie die senkrechte Laserlinie so aus, dass ihre Mit-
te genau durch die Punkte und verläuft.
Markieren Sie die Mitte der Laserlinie am oberen Rand
der Türöffnung als Punkt.
Die Differenz d der beiden markierten Punkte und
ergibt die tatsächliche Abweichung des Messwerkzeugs
von der Senkrechten.
Messen Sie die Höhe der Türöffnung.
Die maximale zulässige Abweichung berechnen Sie wie folgt:
doppelte Höhe der Türöffnung×0,3mm/m
Beispiel: Bei einer Höhe der Türöffnung von 2m darf die ma-
ximale Abweichung
2×2m×±0,3mm/m=±1,2mm betragen. Die Punkte
und dürfen folglich höchstens 1,2mm auseinander lie-
gen.
Lotgenauigkeit überprüfen
Für die Überprüfung benötigen Sie eine freie Messstrecke
auf festem Grund mit einem Abstand von ca. 5m zwischen
Boden und Decke.
Montieren Sie das Messwerkzeug auf der Drehhalte-
rung(13) und stellen Sie es auf den Boden. Wählen Sie
Punktbetrieb und lassen Sie das Messwerkzeug einnivel-
lieren.
5 m
Markieren Sie die Mitte des oberen Laserpunktes an der
Decke (Punkt). Markieren Sie außerdem die Mitte des
unteren Laserpunktes auf dem Boden (Punkt).
180°
d
Drehen Sie das Messwerkzeug um 180°. Positionieren Sie
es so, dass die Mitte des unteren Laserpunktes auf dem
bereits markierten Punkt liegt. Lassen Sie das Mess-
werkzeug einnivellieren. Markieren Sie die Mitte des obe-
ren Laserpunktes (Punkt).
Die Differenzd der beiden markierten Punkte und auf
der Decke ergibt die tatsächliche Abweichung des Mess-
werkzeugs von der Senkrechten.
Die maximale zulässige Abweichung berechnen Sie wie folgt:
doppelter Abstand zwischen Boden und Decke×0,7mm/m.
