Проверка на точността на отвеса
За проверката се нуждаете от свободна зона за измерва-
не върху твърда основа с разстояние между пода и тавана
прибл. 5m.
Монтирайте измервателния уред към въртящата се
стойка(13) и го поставете на пода. Изберете точков
режим и изчакайте автоматичното нивелиране на из-
мервателния уред.
5 m

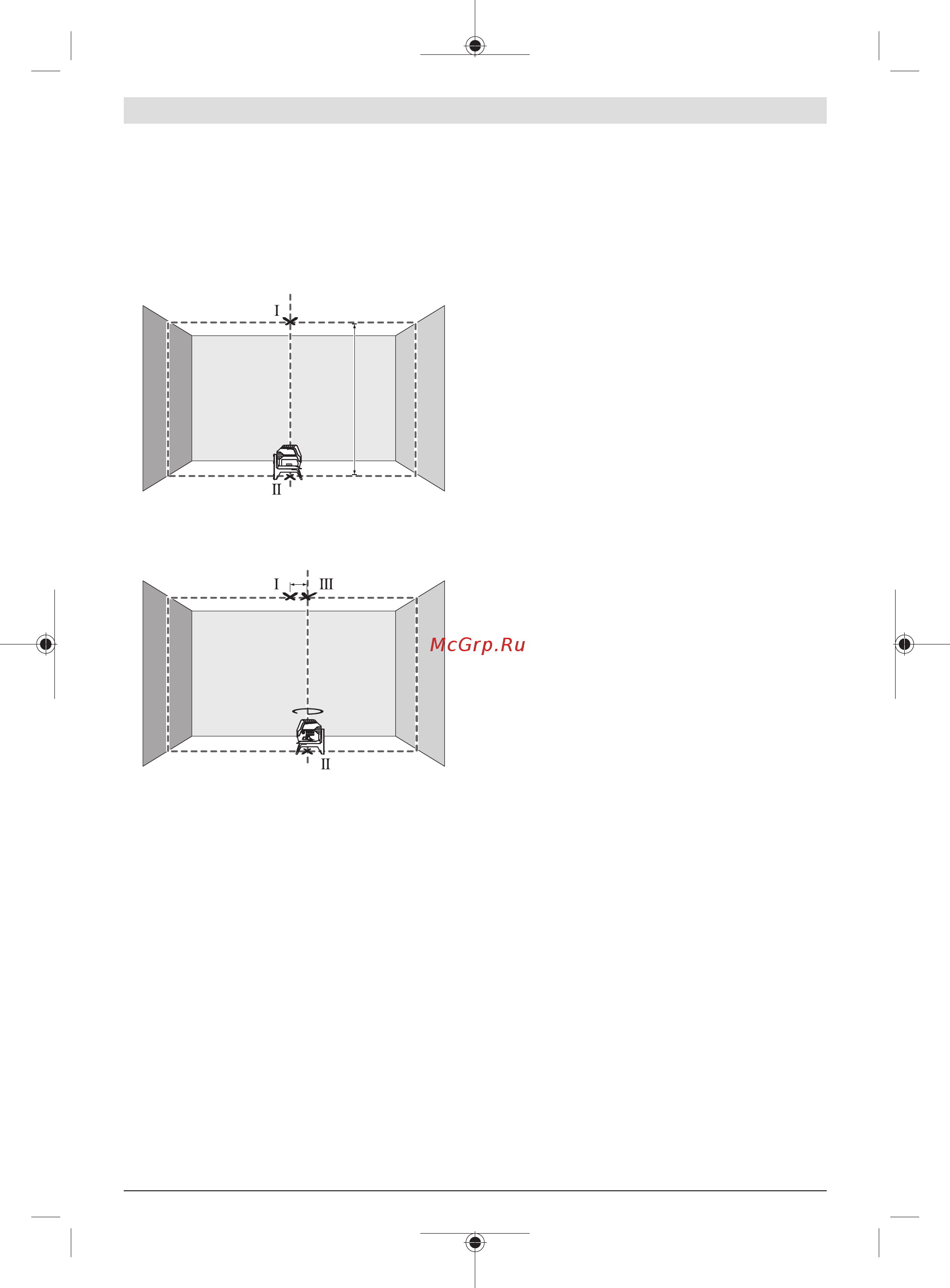

Маркирайте центъра на горната лазерна точка на тава-
на (точкаI). Маркирайте също така на пода центъра на
долната лазерна точка (точкаII).
180°
d
Завъртете измервателния уред на 180°. Позициони-
райте го така, че центърът на долната лазерна точка да
е точно върху маркираната точкаII. Изчакайте автома-
тичното нивелиране на измервателния уред. Марки-
райте центъра на горната лазерна точка (точкаIII).
Разликата d между двете маркирани точкиI иIII на та-
вана дава действителното отклонение по височина на
измервателния уред.
Максимално допустимото отклонение можете да изчисли-
те по следния начин:
двойното разстояние между пода и тавана×0,7mm/m.
Пример: При разстояние между пода и тавана от 5m мак-
сималното отклонение може да бъде
2×5m×± 0,7mm/m=± 7mm. Следователно точките
и може да са на разстояние една от друга най-много
7mm.
Указания за работа
u Винаги маркирайте центъра на лазерната точка,
респ. на лазерната линия. С разстоянието големина-
та на лазерната точка, респ. на лазерната линия се
променя.
Работа със статив (принадлежност)
Използването на статив осигурява стабилно, регулируе-
мо по височина монтиране на измервателния уред. Пос-
тавете измервателния уред с 1/4" поставката за статив
(9) върху присъединителния винт на статива (22) или на
обикновен триножник за фотоапарат. За монтирането
към стандартен строителен триножник използвайте 5/8"
поставката за статив (10). Затегнете измервателния уред
с винта на статива.
Преди да включите измервателния уред, насочете стати-
ва грубо.
Монтиране с универсалната стойка (принадлежност)
(вижте фиг. G)
С помощта на универсалната стойка (18) можете да зах-
ващате измервателния уред напр. към вертикални повър-
хности, тръби или намагнетизиращи се материали. Уни-
версалната стойка е подходяща също така и за поставяне
на пода и облекчава настройването по височина на из-
мервателния уред.
Изравнете универсалната стойка (18) грубо, преди да
включите измервателния уред.
Работа с лазерната мерителна плоча (вж.фиг.G)
Лазерната мерителна плоча (19) подобрява видимостта
на лазерния лъч при неблагоприятни работни условия и
по-големи разстояния.
Отразяващата половина на лазерната мерителна плоча
(19) подобрява видимостта на лазерната линия, а през
прозрачната половина лазерната линия може да се види
и от обратната страна на лазерната мерителна плоча.
Очила за наблюдаване на лазерния лъч
(принадлежност)
Очилата за наблюдаване на лазерния лъч филтрират
околната светлина. Така лазерният лъч става по-лесно
различим.
u Не използвайте лазерните очила като защитни очи-
ла. Лазерните очила служат за по-добро разпознаване
на лазерния лъч; те не предпазват от лазерно лъчение.
u Не използвайте лазерните очила като слънчеви
очила или при шофиране. Лазерните очила не пред-
лагат пълна UV защита и намаляват възприемането на
цветовете.
Работни примери (вж.фиг.B2–F2, GиH)
Примери за приложението на измервателния уред може-
те да видите на страницата с фигурите.
Винаги поставяйте измервателния уред близо до повърх-
ността или ръба, които трябва да бъдат проверявани, и
преди започване на всяко измерване изчаквайте да за-
върши автоматичното нивелиране.
Измервайте разстоянията между лазерния лъч и повърх-
ност или ръб винаги в две точки, по възможност макси-
мално отдалечени една от друга.
