134 | Slovenčina
1 609 92A 4HE | (09.08.2018) Bosch Power Tools
Označte si stred laserovej čiary na hornom okraji otvoru
dverí ako bod IV.
Rozdiel d medzi obidvomi označenými bodmi a je
skutočná odchýlka meracieho prístroja od zvislice.
Odmerajte výšku otvoru dverí.
Maximálnu povolenú odchýlku vypočítate takto:
dvojnásobná výška otvoru dverí×0,3mm/m
Príklad: Pri výške otvoru dverí 2m smie byť maximálna od-
chýlka
2×2m×± 0,3mm/m=± 1,2mm. Body a smú teda
ležať maximálne 1,2mm od seba.

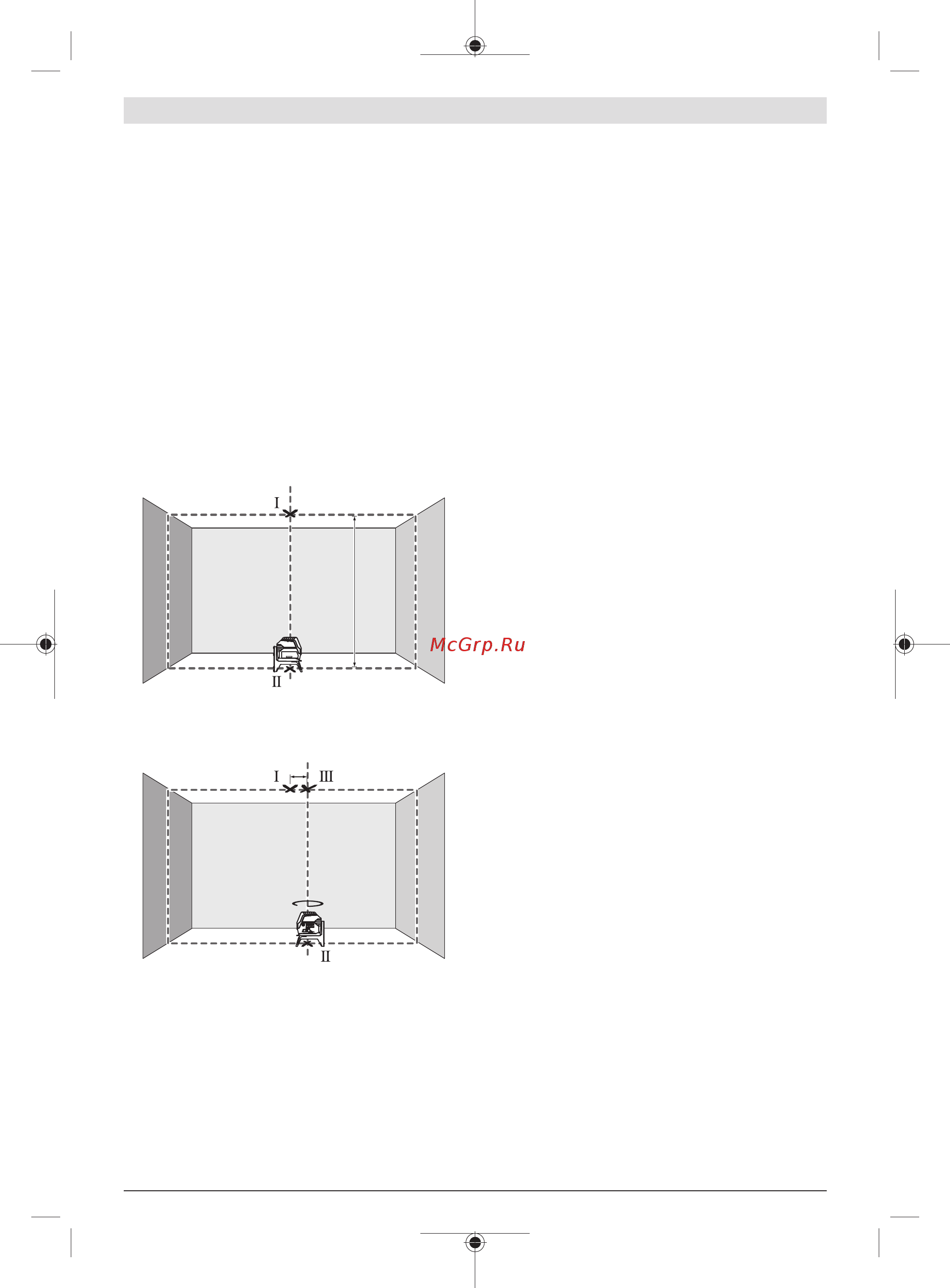

Kontrola presnosti zvislice
Na túto kontrolu potrebujete voľnú dráhu merania na pev-
nom podklade sodstupom približne 5m medzi podlahou
astropom.
Namontujte merací prístroj na otočný držiak(13) apo-
stavte ho na podlahu. Zvoľte prevádzku sbodovým la-
serom anechajte merací prístroj dokončiť niveláciu.
5 m
Označte si stred horného laserového bodu na strope
(bodI). Okrem toho si označte aj stred dolného laserové-
ho bodu na podlahe (bodII).
180°
d
Otočte merací prístroj o180°. Nastavte jeho pozíciu tak,
aby stred dolného laserového bodu ležal na bodeII, ktorý
ste si už označili. Nechajte merací prístroj dokončiť nivelá-
ciu. Označte si stred horného laserového bodu (bodIII).
Rozdield medzi obidvomi označenými bodmi a na
strope je skutočná odchýlka meracieho prístroja od zvisli-
ce.
Maximálnu povolenú odchýlku vypočítate takto:
dvojnásobná vzdialenosť medzi podlahou
astropom×0,7mm/m.
Príklad: Pri vzdialenosti medzi podlahou astropom 5m smie
byť maximálna odchýlka
2×5m×± 0,7mm/m=± 7mm. Body a smú teda ležať
maximálne 7mm od seba.
Pracovné pokyny
u Na označovanie použite vždy len stred laserového
bodu, resp. laserovej čiary. Veľkosť laserového bodu,
resp. šírka laserovej čiary sa mení podľa vzdialenosti.
Práca so statívom (príslušenstvo)
Statív poskytuje stabilnú a výškovo nastaviteľnú meraciu
podložku. Položte merací prístroj so 1/4" upínaním statívu
(9) na závit (22) bežné fotostatívu. Na upevnenie na bežný
stavebný statív použite 5/8" upínanie statívu (10). Pri-
skrutkujte merací prístroj skrutkou na presné nastavenie
statívu.
Ešte predtým, ako zapnete merací prístroj, statív zhruba vy-
rovnajte.
Upevnenie s univerzálnym držiakom (príslušenstvo)
(pozri obrázok G)
Pomocou univerzálneho držiaka (18) môžete upevniť merací
prístroj napr. na zvislých plochách, rúrach alebo magnetic-
kých materiáloch. Univerzálny držiak je práve taký výhodný
ako statív umiestnený na zemi a uľahčuje výškové nastavova-
nie meracieho prístroja.
Pred zapnutím meracieho prístroja univerzálny držiak (18)
približne vyrovnajte.
Práca scieľovou tabuľkou lasera (pozri obrázokG)
Cieľová tabuľka lasera (19) zlepšuje viditeľnosť laserového
lúča pri nepriaznivých podmienkach a väčších vzdialenos-
tiach.
Odrážajúca polovica cieľovej tabuľky lasera (19) zlepšuje
viditeľnosť laserovej čiary, vďaka priesvitnej polovici je la-
serová čiara rozpoznateľná aj zo zadnej stany cieľovej tabuľ-
ky lasera.
Okuliare na zviditeľnenie laserového lúča
(príslušenstvo)
Laserové okuliare na zviditeľnenie laserového lúča filtrujú
svetlo okolia. Vďaka tomu sa stáva svetlo lasera pre oko svet-
lejším.
u Okuliare na zviditeľnenie laserového lúča nepoužívaj-
te ako ochranné okuliare. Okuliare na zviditeľnenie la-
serového lúča slúžia na lepšie rozpoznanie laserového lú-
ča; nechránia však pred laserovým žiarením.
u Okuliare na zviditeľnenie laserového lúča nepoužívaj-
te ako slnečné okuliare alebo vcestnej doprave. Oku-
liare na zviditeľnenie laserového lúča neposkytujú úplnú
UV ochranu azhoršujú vnímanie farieb.
Príklady práce (pozri obrázkyB2–F2, GaH)
Príklady pre rôzne druhy používania meracieho prístroja náj-
dete na grafických stranách.
Merací prístroj postavte vždy v blízkosti plochy alebo hrany,
ktorá sa má skontrolovať a pred začatím merania ho nechaj-
te, aby sa niveloval.
