2,5 m
5,0 m
A
B

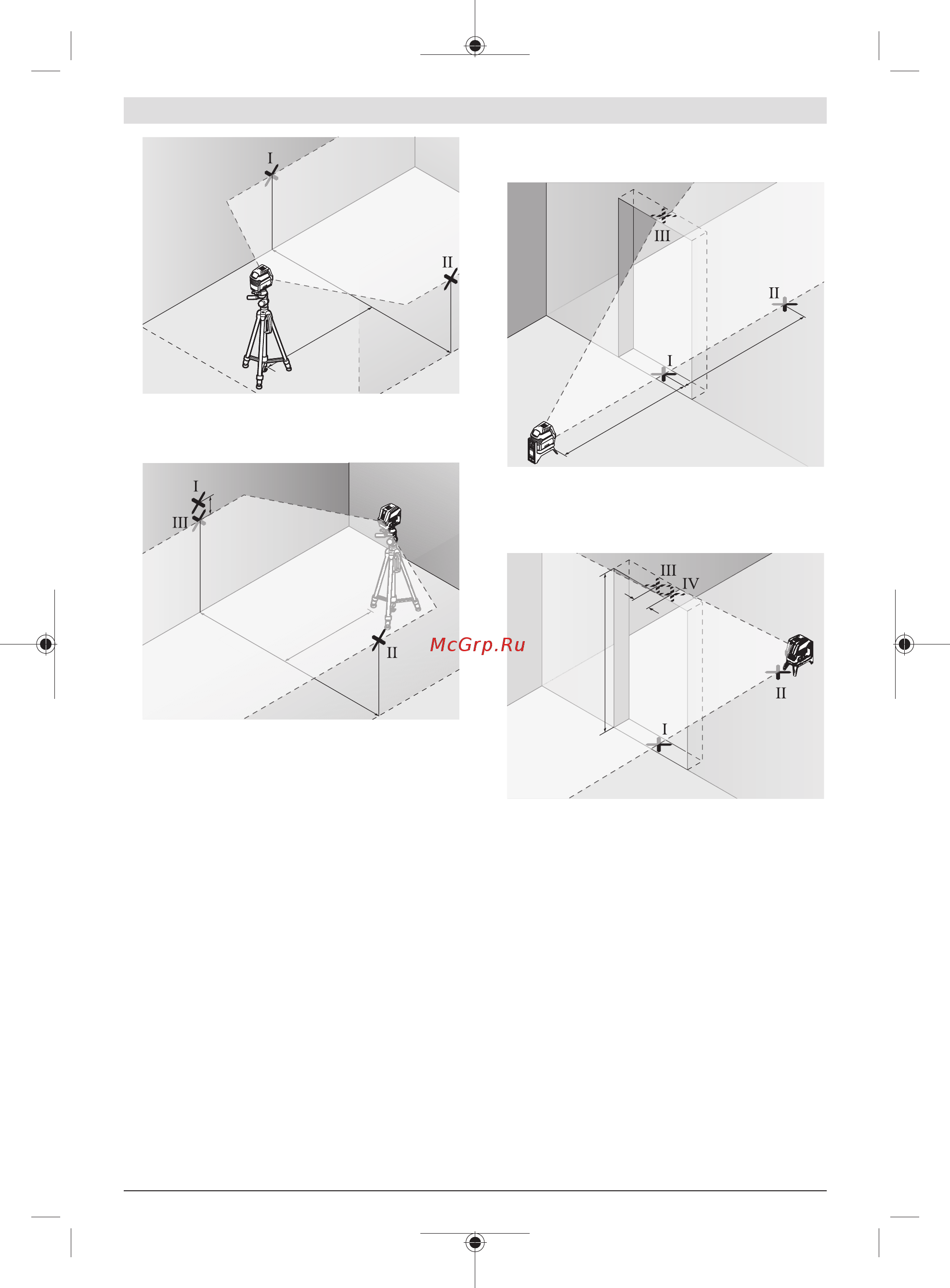

– Позначте на обох стінах на відстані 2,5 м від
вимірювального інструмента середину лазерної лінії
(точкаⅠ на стіні A і точкаⅡ на стіні B).
2,5 m
d
5,0 m
2,5 m
5,0 m
5,0 m
A
B
– Встановіть обернений на 180° вимірювальний
інструмент на відстані 5ми і дайте йому
самонівелюватися.
– Вирівняйте вимірювальний прилад по висоті таким
чином (за допомогою штатива або підмостивши що-
небудь під нього), щоб середина лазерної лінії точно
потрапляла на позначену раніше точкуⅡ на стіні B.
– Позначте на стіні A середину лазерної лінії як точкуⅢ
(вертикально над точкоюⅠ або під нею).
– Різниця d між двома позначеними на стіні А точкамиⅠ і
Ⅲ – це фактичне відхилення вимірювального
інструмента від горизонталі.
На ділянці 2×5м=10м максимально допустиме
відхилення становить:
10м×±0,3мм/м=±3мм. Таким чином, різниця d між
точкамиⅠ і Ⅲ може складати максимум 3мм.
Перевірка точності нівелювання вертикальної лінії
Для перевірки Вам потрібний дверний проріз, в якому з
обох боків від дверей є мін. 2,5м (на твердому ґрунті).
– Встановіть вимірювальний інструмент на відстані
2,5м від дверного прорізу на тверду, рівну поверхню
(не на штатив). Виберіть вертикальний лінійний режим
з автоматичним нівелюванням. Направте лазерні лінії
на дверний проріз і дайте вимірювальному приладу
самонівелюватися.
2,5 m
2,5 m
– Позначте середину вертикальної лазерної лінії на
підлозі у дверному прорізі (точка I), на відстані 5 м з
іншого боку дверного прорізу (точка II), а також з
верхнього краю дверного прорізу (точка III).
d
2 m
– Поверніть вимірювальний прилад на 180° і поставте
його з іншого боку дверного прорізу прямо поза
точкоюⅡ. Дайте вимірювальному приладу
нівелюватися і спрямуйте вертикальну лазерну лінію
таким чином, щоб її середина проходила точно через
точкуⅠ іⅡ.
– Позначте середину лазерної лінії на верхньому краї
дверного прорізу в якості точкиⅣ.
– Різниця d між двома позначеними точками III і IV – це
фактичне відхилення вимірювального інструмента від
вертикалі.
– Поміряйте висоту дверного прорізу.
Підрахуйте максимально допустиме відхилення
наступним чином:
подвійна висота дверного прорізу×0,3мм/м
Приклад: При висоті дверного прорізу 2м максимальне
відхилення
повинно складати 2×2м×±0,3мм/м=±1,2мм.
ТочкиⅢ і Ⅳ повинні, таким чином, знаходитись на
максимальній відстані 1,2мм одна від одної.
Українська | 159
Bosch Power Tools 1 609 92A 4HE | (09.08.2018)
