Installation der Kabelsteuerung
Elektrischer Anschluss
der Kabelsteuerung

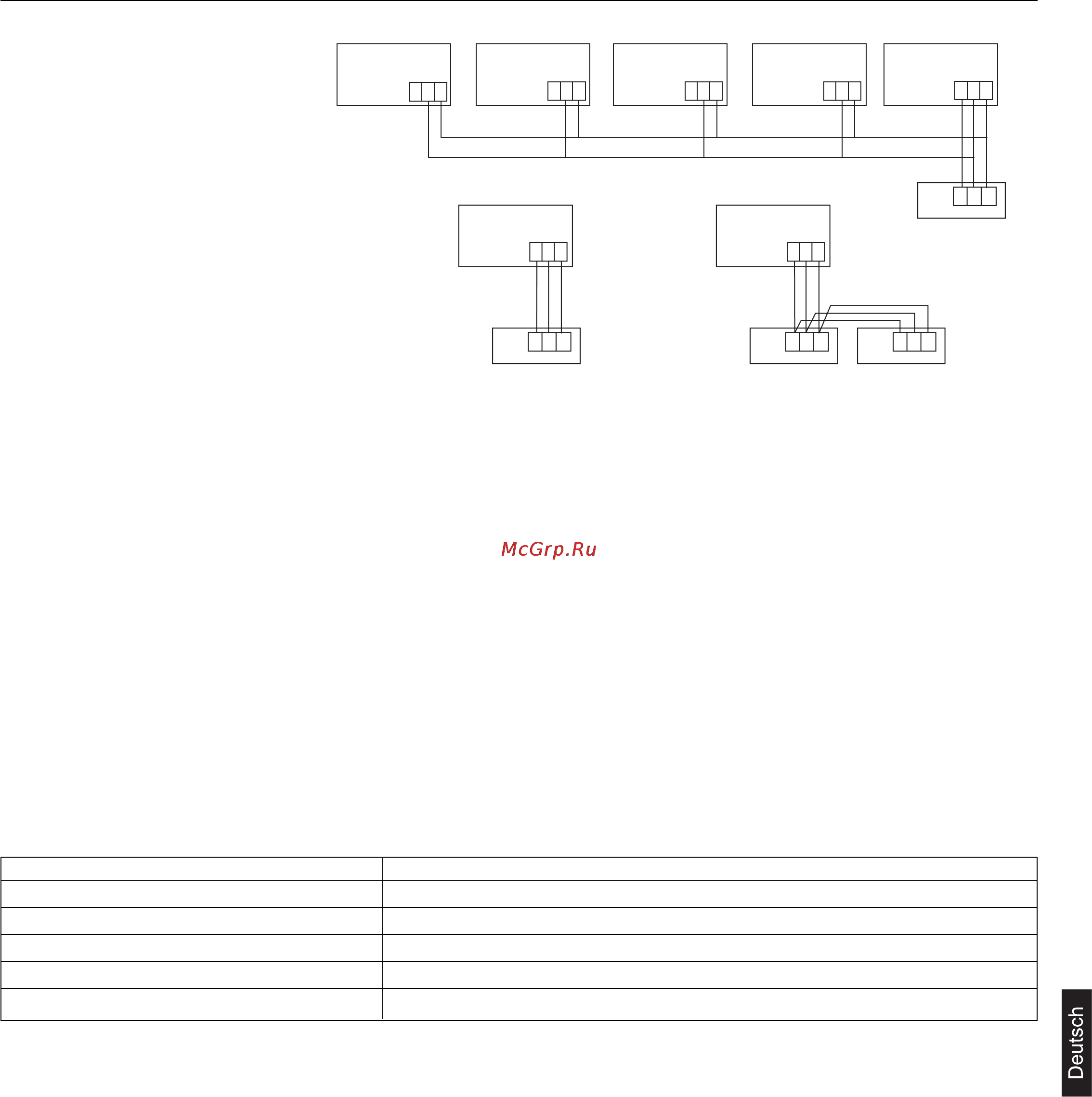

Für den elektrischen Anschluss zwischen Kabelsteuerung und Innengerät gibt es drei Möglichkeiten:
A. Eine einzige Kabelsteuerung steuert bis zu 16 Innengeräte. In diesem Fall ist die Kabelsteuerung über drei Signaldrähte an das
Hauptgerät (das direkt an die Kabelsteuerung angeschlossene Innengerät) angeschlossen und die anderen Innengeräte sind über
zwei Signaldrähte an das Hauptgerät angeschlossen.
B. Eine Kabelsteuerung steuert ein Innengerät: Das Innengerät ist über 3 Signaldrähte an die Kabelsteuerung angeschlossen.
C. Zwei Kabelsteuerungen steuern ein Innengerät: Die direkt an das Innengerät angeschlossene Kabelsteuerung ist die Haupt-
steuerung, die andere ist die Hilfssteuerung. Die Hauptsteuerung und das Innengerät sowie die Haupt- und die Nebensteuerung
sind über drei Signaldrähte angeschlossen.
Hinweis: die Methode A erfordert die Einstellung der Schalter der Elektronikplatine. die Methode C erfordert die Einstellung der Schal-
ter der kabelgebundenen Steuerung
Kommunikationskabel der Kabelsteuerung
Die Kabelsteuerung ist mit einem speziellen, im Lieferumfang des Klimageräts enthaltenen Kommunikationskabel ausgestattet.
Das dreiadrige Kabel (1-weiß, 2-gelb, 3-rot) wird jeweils an die Klemmen A, B und C der Kabelsteuerung angeschlossen.
Das Kommunikationskabel ist 4 m lang. Wenn es in Wirklichkeit länger ist, muss das Kabel wie folgt verteilt werden:
• Eine Seite der abgeschirmten Ummantelung des Kommunikationskabels muss geerdet sein.
Länge des Kommunikationskabels (m) Kabelquerschnitt
<100 0,3mm
2
x dreiadriges abgeschirmtes Kabel
≥100 und <200 0,5mm
2
x dreiadriges abgeschirmtes Kabel
≥200 und <300 0,75mm
2
x dreiadriges abgeschirmtes Kabel
≥300 und <400 1,25mm
2
x dreiadriges abgeschirmtes Kabel
≥400 und <600 2mm
2
x dreiadriges abgeschirmtes Kabel
1 2 3
1 2 3 1 2 3
1 2 3
1 2 3
U.Interna 16U.Interna 15U.Interna NU.Interna 2U.Interna 1
comando a filo comando a filo comando a filo comando a filo comando a filo
unità principale
A B C
comando a filo
1 2 3
U.Interna 1
comando a filo
A B C
comando a filo
filo di segnale
U.Interna 1
comando a filo
filo di segnale
1 2 3
A B C
comando a filo
A B C
comando a filo
filo di segnale
A
BC
19
