L'unità esterna è caricata con gas refrigerante dalla casa produttrice.

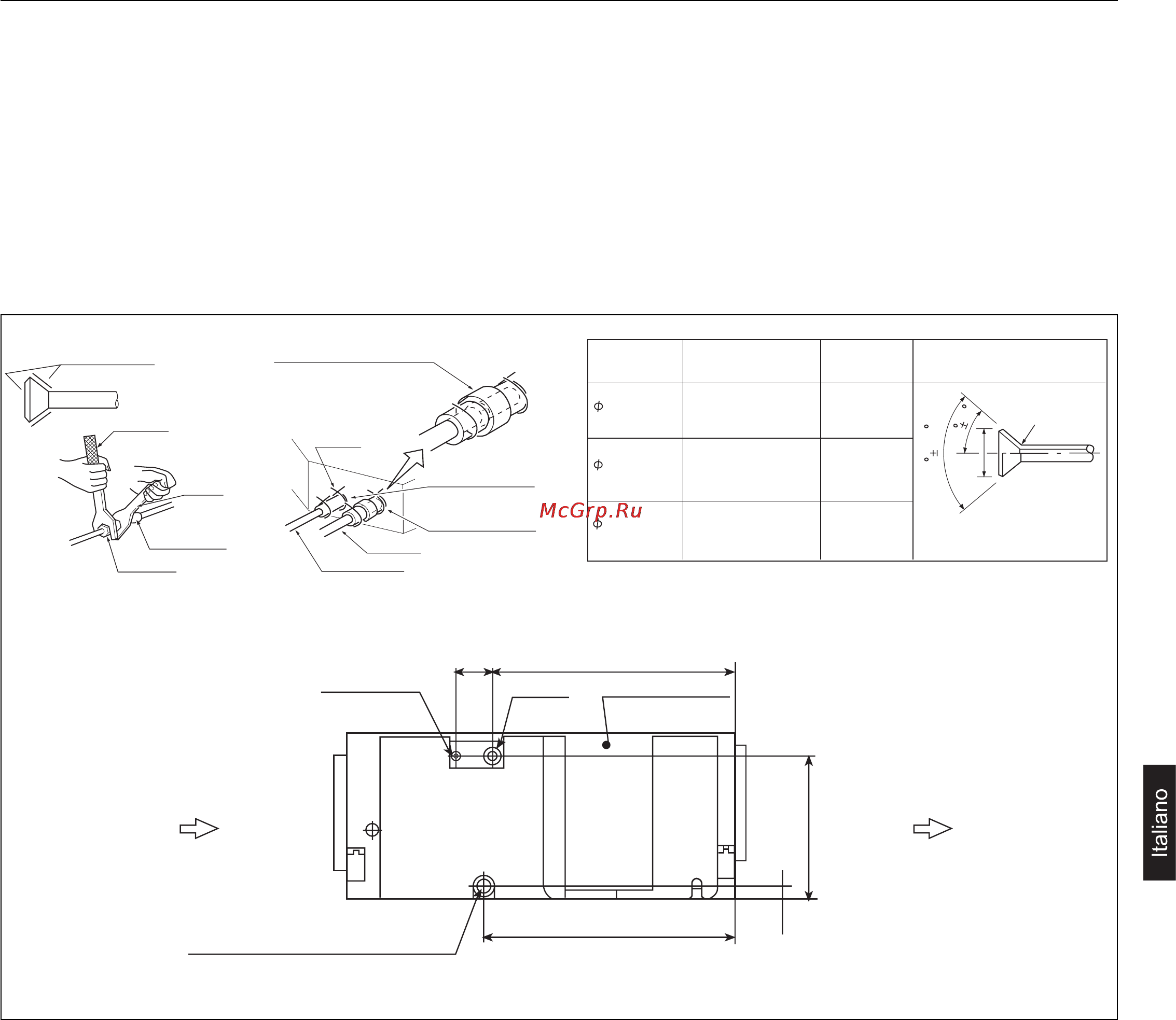

Fare riferimento alla Fig. 1 nel collegare o rimuovere le tubazioni dall’unità. Usare insieme chiave e chiave torcente.
Applicare dell’olio refrigerante sul raccordo e sulla flangia, sia all’interno che all’esterno.
Tenere i tubi centro contro centro, quindi avvitare il dado a mano per 3-4 giri.
Stringere la flangia con la chiave (per il momento torcente, fare riferimento alla Tabella 1). Se stretti troppo, i dadi possono
danneggiarsi e quindi causare perdite di gas.
Verificare che non vi siano fughe di gas nelle zone collegate con flangia. Quindi, isolare termicamente sia i tubi del gas che quelli del
liquido come indicato in Fig. 2. Senza isolamento termico, può formarsi della condensa.
Ricoprire i giunti dei tubi e il foglio isolante con una fascia avvolgente.
Tubazioni refrigerante
Fascia avvolgente (per ricoprire il giunto)
R0.4 ~ 0.8
A
90
0.5
45
2
Applicare olio refrigerante
Fig 1 Fig 2
Chiave torcente
Chiave
Giunto del tubo
Flangia
Fermaglio
Tubo gas
Tubo liquido
Foglio isolante
Foglio isolante
Diametro
tubazioni
Momento
torcente
A(mm)
Dimensioni flangia
9.52mm
3270~3990N
.
cm
(333~407kgf
.
cm)
9720~11860N
.
cm
12.0~12.4
6180~7540N
.
cm
(630~770kgf
.
cm)
15.88mm
18.6~19.0
19.05mm
(990~1210kgf
.
cm)
22.9~23.3
Lato liquido
Lato gas
Scatola elettrica
Lato superiore
Entrata aria
Uscita aria
Lato inferiore
Punto di connessione del tubo
scarico condensa
(tubo in PVC VP-25)
310
30
530
80 510
25
