Haier AD362AHEAA+AU36NAIEAA [68/146] Touches et affichage de la commande filaire yr e12
![Haier AD362AHEAA+AU36NAIEAA [68/146] Touches et affichage de la commande filaire yr e12](/views2/1049709/page68/bg44.png)
1. Touche CLOCK (horloge)
Pour régler l’horloge.
2. Touche TIMER (minuterie)
Pour sélectionner TIMER ON (démarrage), TIMER OFF (arrêt),
TIMER ON/OFF (démarrage/arrêt).
3. Touche CHECK (vérification)
Pour effectuer le diagnostic automatique.
4. Touches + et - (plus et moins)
Pour régler l’heure et la minuterie.
5. Touche FILTER (filtre)
Pour le nettoyage du filtre.
6. Touche ON/OFF
Pour la mise en marche et l'arrêt de l'appareil.
7. Touche MODE (Mode de fonctionnement)
Pour sélectionner le mode AUTO, COOL (refroidissement),
DRY (déshumidification), HEAT (chauffage) et FAN (ventilation).
8. Touche FAN (ventilateur)
Pour sélectionner la vitesse du ventilateur: basse (LOW),
moyenne (MED), haute (HIGH)
9. Touche SWING
Pour modifier la direction du flux d'air
10. Touche HEALTH (santé)
Pour régler la fonction Health
11. Touches TEMP + et - (Température)
Pour régler la température voulue.
12. Touche RECOVERY
Pour programmer le mode "renouvellement d'air"
13. Touche RESET
Pour rétablir les programmations initiales.
Notes:
• Les informations données ci-dessus n'ont pour but que
d'illustrer ce qui est affiché sur l'écran, elles diffèrent donc des
informations réellement affichées au cours du fonctionnement.
• Pour ces modèles, les fonctions 5, 9 et 10 ne sont pas
disponibles.

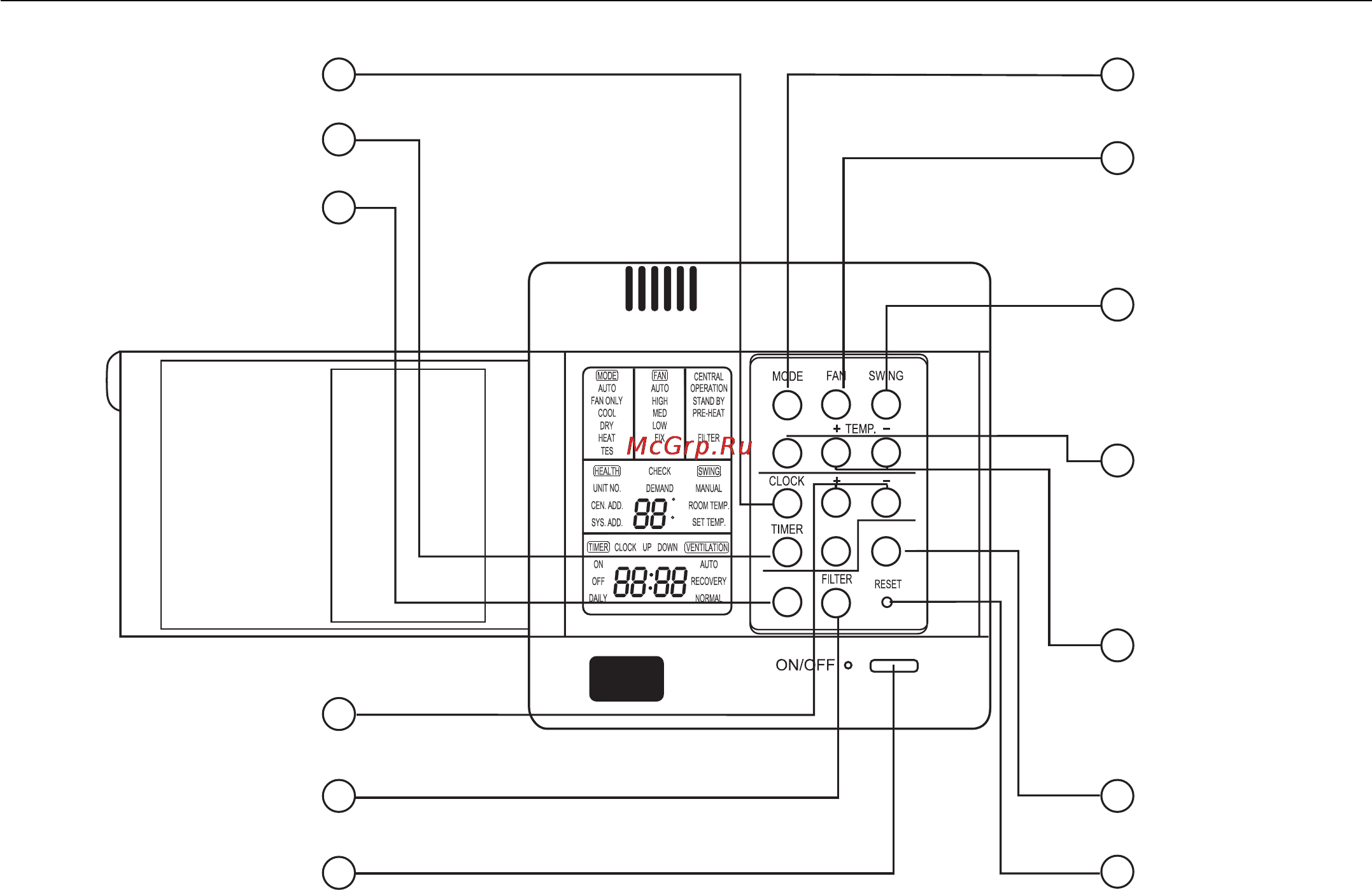

Touches et affichage de la commande filaire YR-E12
C
HEALTH
SET RECOVER Y
CHECK
F
1 7
8
9
10
11
12
13
2
3
4
5
6
6
DEFROST
