ACHTUNG
DIESE ANWEISUNGEN SIND VOR INSTALLATIONSBEGINN AUFMERKSAM DURCHZULESEN. DIE MISSACHTUNG DIESER
ANWEISUNGEN KANN ZU SCHWEREN VERLETZUNGEN ODER ZUM TOD FÜHREN BZW. BETRIEBSSTÖRUNGEN AM GERÄT
UND/ODER SACHSCHÄDEN VERURSACHEN.
Vorbereitungen für die Installation
• Die Verpackung erst entfernen, nachdem das Gerät an den Installationsort gebracht wurde
• Beim Entfernen der Verpackung weiches Material oder eine Schutzplatte mit Seilen verwenden, um das Gerät anzuheben, ohne es
zu beschädigen.
Auswahl des Installationsorts
a) Die vom Klimagerät abgegebene Luft muss frei im Raum zirkulieren können.
c) Die Luftansaugung und der Luftausblas des Innengeräts dürfen nicht durch Hindernisse versperrt sein.
c) Die erforderlichen Freiräume für die Instandhaltungsarbeiten müssen gewährleistet sein.
d) Die einströmende Luft muss direkt von außen kommen.
e) Die Länge der Leitungen zwischen Innen- und Außengerät muss innerhalb der zulässigen Grenzwerte liegen (siehe Installations-
handbuch des Außengeräts).
f) Das Gerät mindestens 1 m entfernt von Fernseh- und Funkgeräten oder anderen Geräten installieren, die elektromagnetische Wel-
len erzeugen: Dies könnte Bildstörungen und Lärm verursachen.
g) Die Installationsdecke darf nicht höher als 3 m sein.
h) Vor der Befestigung der Verankerungsschrauben sicherstellen, dass der Installationsort für das Gewicht des Geräts geeignet ist.
Gegebenenfalls den Installationsort verstärken.
i) Dort positionieren, wo Deckenhöhe und Abstand von den Wänden den nachfolgend vorgeschriebenen Werten entsprechen:

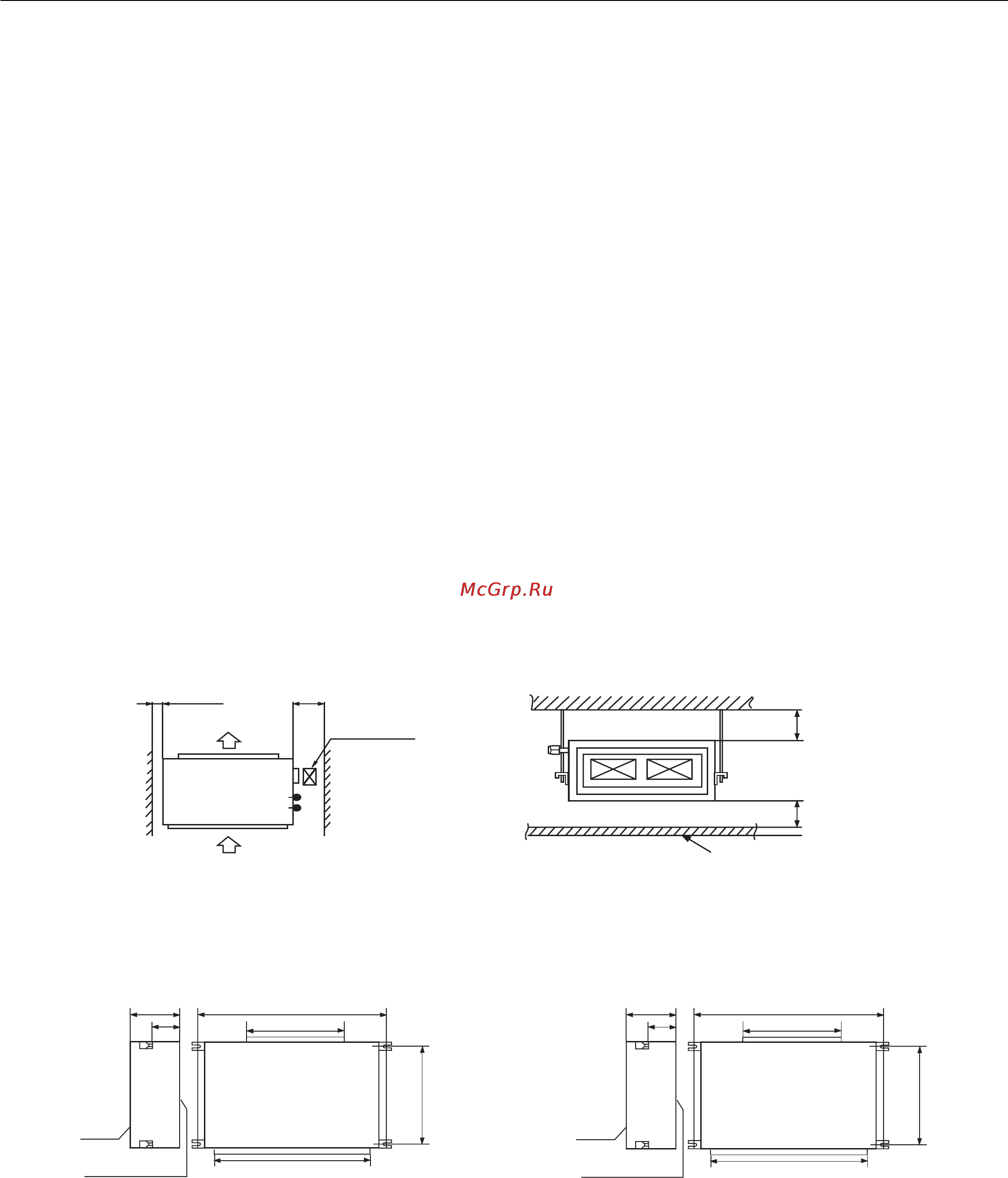

1. Abmessungen der Deckenöffnung und Position der Verankerungsschrauben
2. Gegebenenfalls die Decke verstärken
• Vor der Installation des Innengeräts die Anschlüsse der Leitungen (Kältemittel, Kondensatabfluss) sowie die elektrischen Verbindun-
gen fertigstellen, sodass das Innengerät nach der Installation sofort an das Außengerät angeschlossen werden kann.
• Die Öffnung an der Decke ausbilden. Die Decke gegebenenfalls verstärken und nivellieren, um die Erzeugung von Schwingungen zu
vermeiden.
Installation des Innengeräts
(600x600)
über 100
über
900
Luftaustritt
Lufteintritt
Freiraum für die
Instandhaltung
Decke
über 300
über 200
360
890
250
794
600
750
Unterseite
Oberseite
Oberseite
360
1270
250
794
853
1103
Unterseite
AD282AHEAA - AD362AHEAA
20
AD362AHERA
AD482AHEAA - AD482AHERA
AD602AHEAA - AD602AHERA
