Haier AD362AHEAA+AU36NAIEAA [39/146] Denominazione dei componenti
![Haier AD362AHEAA+AU36NAIEAA [39/146] Denominazione dei componenti](/views2/1049709/page39/bg27.png)
• Per ottenere le migliori prestazioni si consiglia di impostare la velocità del ventilatore in funzione dei valori riportati in tabella:.
Specifiche del cavo di collegamento:
H05RN-F 4G 0.75mm
2

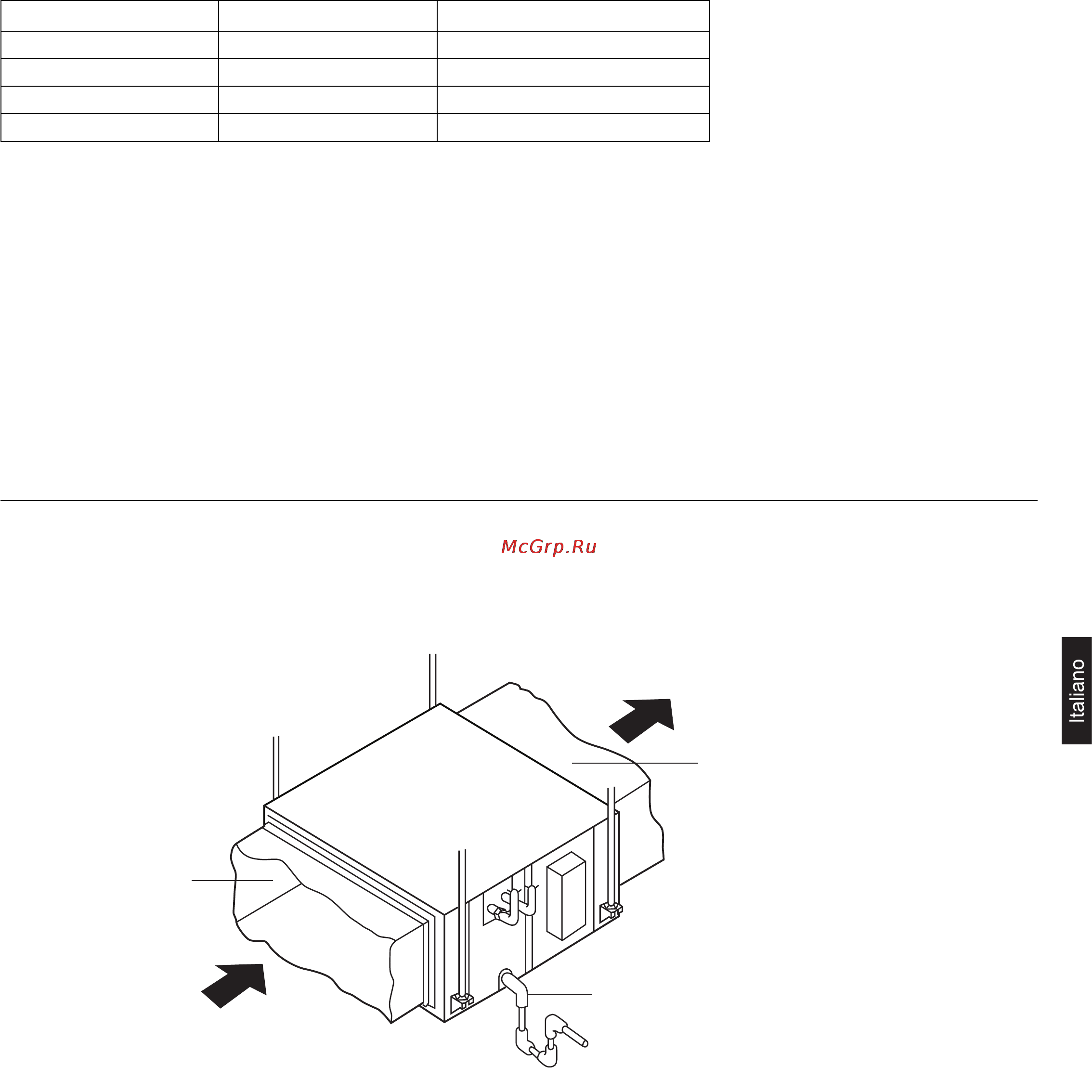

Denominazione dei componenti
Unità interna
Uscita aria
Entrata aria
Condotto
Condotto
Tubo scarico condensa
Temperatura ambiente Modalità operativa Velocità ventilatore consigliata
> 40°C Raffredddamento bassa
< 20°C Raffreddamento alta
< -5°C Riscaldamento bassa
> 18°C Riscaldamento alta
5
