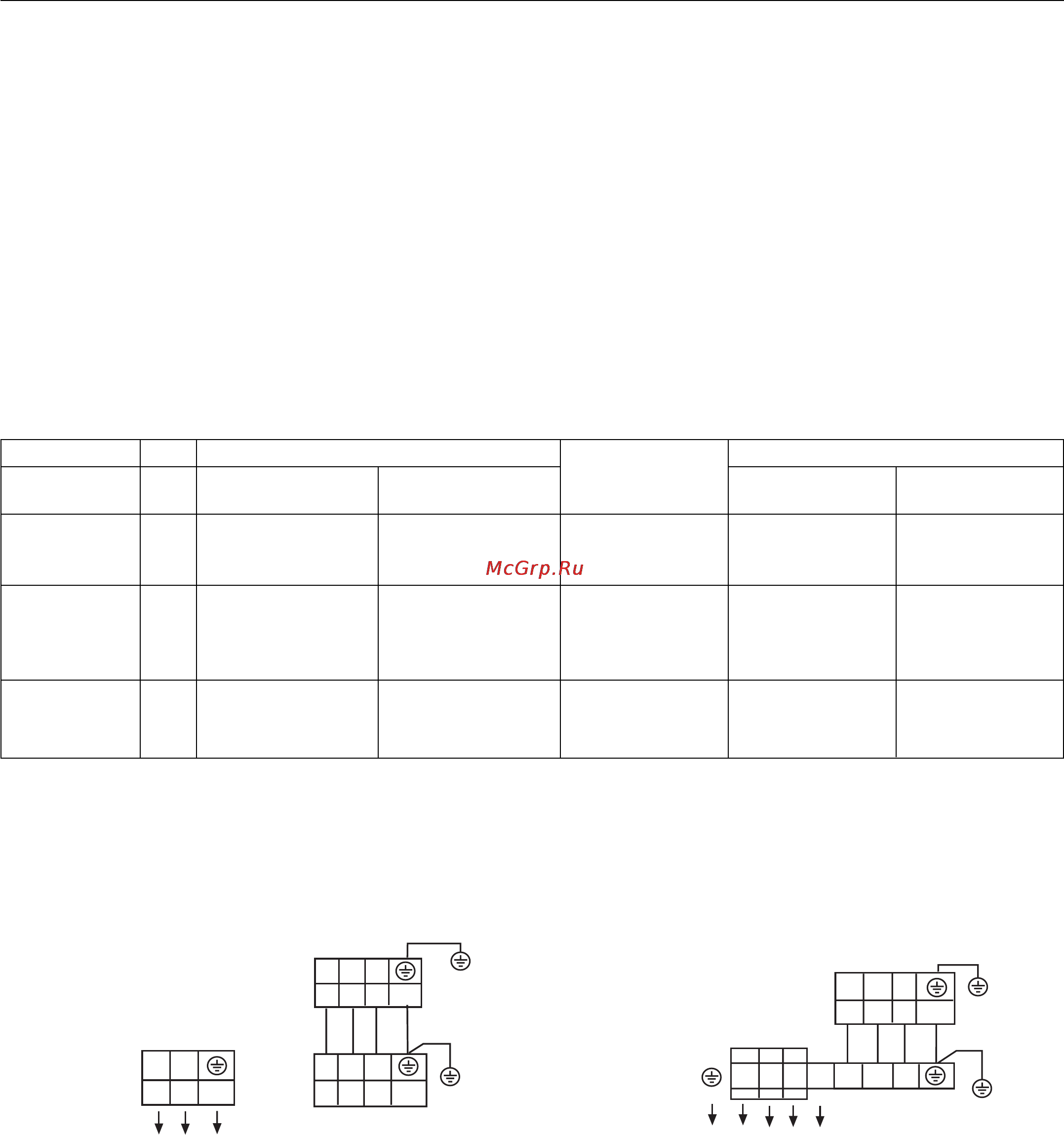

ACHTUNG
VERLETZUNGS- ODER TODESGEFAHR. VOR AUSFÜHRUNG DER ELEKTRISCHEN ANSCHLÜSSE DIE STROMVERSORGUNG
MIT DEM NETZTRENNSCHALTER ODER DEM EIN-/AUS-SCHALTER UNTERBRECHEN.
DIE ERDUNG MUSS VOR DEN ANSCHLÜSSEN AN DIE NETZSPANNUNGSVERSORGUNG VORGENOMMEN WERDEN.
Vorsichtsmaßnahmen
• Die elektrischen Anschlüsse dürfen ausschließlich von Fachpersonal vorgenommen werden.
• Höchstens drei Drähte an die Klemmleiste anschließen. Stets eingebettete Ringkabelschuhe mit an den Enden der Drähte isolierter
Klemmung verwenden.
• Nur Kupferleiter verwenden.
Spezifikationen zur Elektrik
Die Abmessungen der elektrischen Drähte und der Schutzschaltung gemäß folgender Tabelle auswählen (Gesamtlänge der Drähte: 20
m; Spannungsabfall: unter 2 %):
Stromlaufpläne
Zuerst den Anschluss der Stromversorgung an das Innengerät vornehmen, sodass die Versorgung für das Innengerät über die Klem-
men geliefert wird.
Elektrische Anschlüsse
Modell
AD282AHEAA
AD362AHEAA
AD362AHERA
AD482AHEAA
AD482AHERA
AD602AHEAA
AD602AHERA
AD282AHEAA
AD362AHEAA
AD362AHERA
Phase
3
3
1
Stromkreis
Netztrennschalter Magnetothermischer
Schutzschalter
30A 20A
30A 20A
40A 30A
Erdung
Netztrennschalter Fehlerstrom
30A 30mA
30A 30mA
40A 30mA
Abmessungen des
Netzkabels
2,5mm
2
4,0mm
2
6,0mm
2
A
D282AHEAA
A
D362AHEAA
A
D362AHERA
AD282AHEAA
AD362AHEAA
AD362AHERA
AD482AHEAA
AD482AHERA
AD602AHEAA
AD602AHERA
R S T
N 1 2 3
1 2 3
Y/G
Y/G
Y/G
1 2 3
L N
1 2 3
Y/G
Klemmleiste
Außengerät
Klemmleiste
Außengerät
Klemmleiste
Innengerät
Klemmleiste
Innengerät
Netzstromversorgung 380-400V, 3N~, 50Hz
Netzstromversorgung 1PH, 220-230V~, 50Hz
