ATTENTION
DANGER DE BLESSURES OU DE MORT. DEBRANCHER LE COURANT A L'AIDE DU DISPOSITIF DE COUPURE OU DE
L'INTERRUPTEUR AVANT D'EFFECTUER LES BRANCHEMENTS ELECTRIQUES.
LES RACCORDEMENTS A LA TERRE DOIVENT ETRE TERMINES AVANT D'EFFECTUER LES BRANCHEMENTS AU RESEAU.
Précautions
• Les branchements électriques doivent être exécutés impérativement par un professionnel agréé.
• Ne pas connecter plus de 3 fils au bornier. Utiliser toujours des cosses serties rondes avec serrage isolé à l'extrémité des fils.
• Utiliser exclusivement des conducteurs en cuivre.
Spécifications électriques
Sélectionner la dimension des fils électriques et du circuit de protection en fonction du tableau suivant (longueur globale des fils: 20 m;
chute de tension: inférieure à 2%).

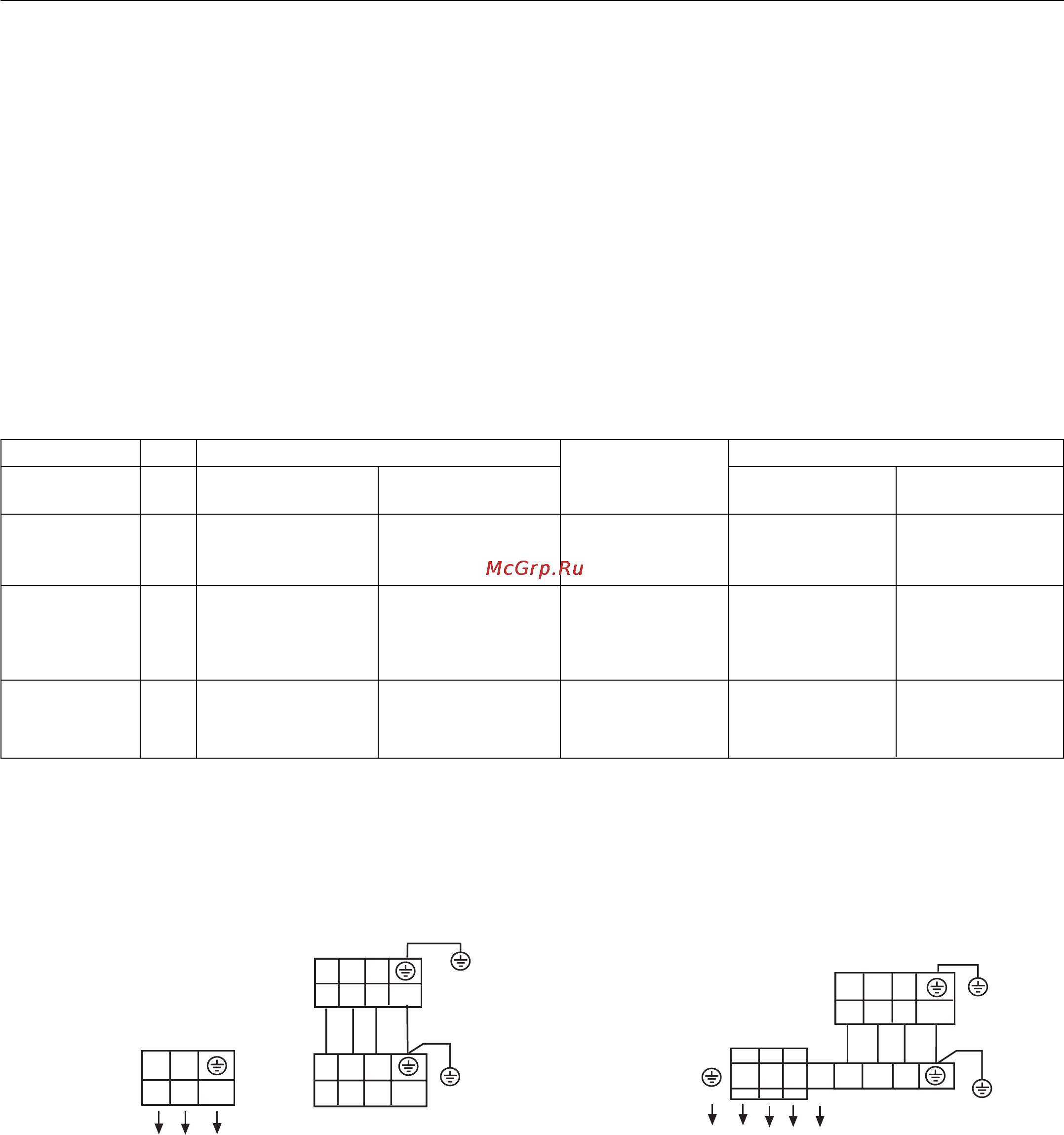

Schémas électriques
Brancher d'abord l'unité extérieure afin que l'alimentation pour l'unité intérieure soit fournie par les bornes.
Branchements électriques
Modèle
AD282AHEAA
AD362AHEAA
AD362AHERA
AD482AHEAA
AD482AHERA
AD602AHEAA
AD602AHERA
AD282AHEAA
AD362AHEAA
AD362AHERA
Phase
3
3
1
Circuit
Disjoncteur Protection
magnétothermique
30A 20A
30A 20A
40A 30A
Dispersion vers la terre
Disjoncteur Dispersion de
courant
30A 30mA
30A 30mA
40A 30mA
Dimensions câble
d'alimentation
2,5mm
2
4,0mm
2
6,0mm
2
A
D282AHEAA
A
D362AHEAA
A
D362AHERA
AD282AHEAA
AD362AHEAA
AD362AHERA
AD482AHEAA
AD482AHERA
AD602AHEAA
AD602AHERA
R S T
N 1 2 3
1 2 3
Y/G
Y/G
Y/G
1 2 3
L N
1 2 3
Y/G
Bornier unité
extérieure
Bornier unité
extérieure
Bornier
unité intérieure
Bornier
unité intérieure
Alimentation 380-400V, 3N~, 50Hz
Alimentation 1PH, 220-230V~, 50Hz
