Haier AD362AHEAA+AU36NAIEAA [141/146] Instalación de los conductos de salida del aire
![Haier AD362AHEAA+AU36NAIEAA [141/146] Instalación de los conductos de salida del aire](/views2/1049709/page141/bg8d.png)
Se ruega que consulten al servicio de asistencia postventa para la elección e instalación de conductos de entrada y salida de aire.
Calcule el tiro del aire y la presión estática exterior, y elija en consecuencia la longitud y la forma de los conductos de salida del aire.
• Limite la diferencia de longitud entre las bridas de salida aire a
menos de 2:1.
• Reduzca lo máximo posible la longitud del conducto.
• Reduzca al máximo el número de curvas.
(La curvatura debiera ser lo más amplia posible).
• Use material termoaislante para unir y sellar la unidad interior a la brida de salida de aire.
• Realice la instalación de los conductos antes de que se termine el techo.
Cómo calcular las medidas del conducto de air cuadrado
En caso de que el valor unitario de la resistencia del conducto
debida a la fricción fuera igual a 1 Pa/m, calcule la medida del
conducto según la siguiente tabla, teniendo la medida de uno
de los lados fija en 250 mm.
Cómo calcular la resistencia del conducto
Medidas conductos del aire cuadrados
Porción lineal Calcular 25 Pa
Porción con curvas Cada curva corresponde a 3-4- m de conducto lineal
Salida aire Calcular 25 Pa
Caja presión estática Calcular 50 Pa cada una
Rejilla toma de aire (con filtro del aire) Calcular 40 Pa cada una
Volumen aire
m
3
/h (m
3
/min.)
100
200
300
400
500
600 (10)
800
1000
1200 (20)
1400
1600
Medidas conducto cuadrado
(mm x mm)
250 x 60
250 x 90
250 x 120
250 x 140
250 x 170
250 x 190
250 x 230
250 x 270
250 x 310
250 x 350
250 x 390
Volumen aire
m
3
/h (m
3
/min.)
1800 (30)
2000
2400
3000 (50)
3500
4000
4500
5000
5500
6000 (100)
Medidas conducto cuadrado
(mm x mm)
250 x 430
250 x 470
250 x 560
250 x 650
250 x 740
250 x 830
250 x 920
250 x 1000
250 x 1090
250 x 1180

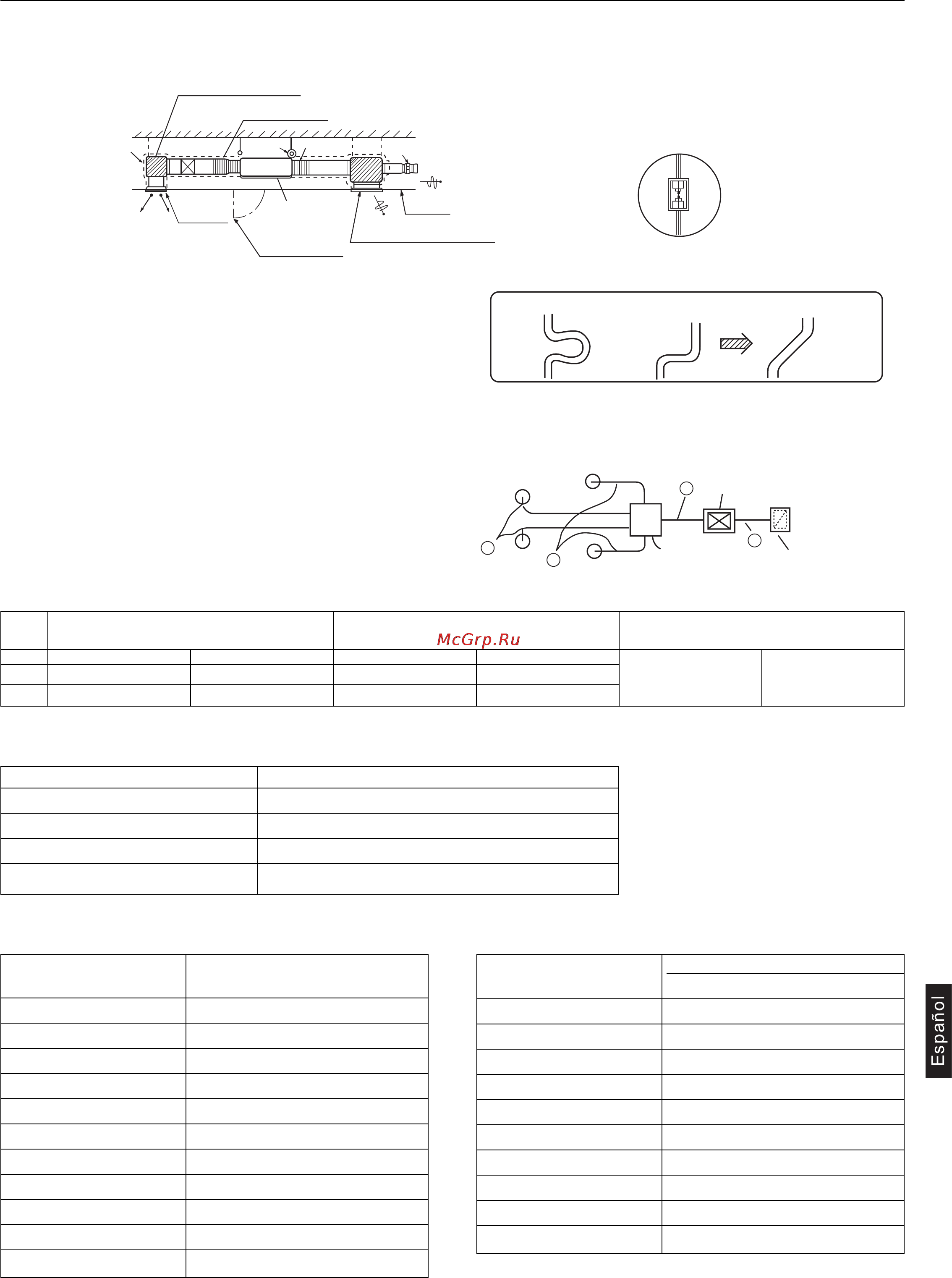

Instalación de los conductos de salida del aire
A
Aislamiento
térmico
Cavidad silenciador
Junta
Regulador volumen aire
Salida
aire
Engrandecimiento del
gancho antivibraciones
Espacio para
el antenimiento
Unidad principal
Techo
Rejilla toma de aire con filtro del aire
Caja presión
estática
Climatizador
Provisto de filtro de
aire (no suministrado)
B
A
A
A
CORRECTOERRÓNEO ERRÓNEO
A
B
Volumen aire
2400m
3
/h (40m
3
/min)
600m
3
/h (10m
3
/min)
Medidas conducto
250 x 560 (mm x mm)
250 x 190 (mm x mm)
Volumen aire Medidas conducto
250 x 310 (mm x mm)
250 x 120 (mm x mm)
1200m
3
/h (20m
3
/min)
300m
3
/h (5m
3
/min)
23
AD482AHEAA - AD482AHERA
AD282AHEAA
AD362AHERA
AD362AHEAA
-
AD602AHEAA - AD602AHERA
-
