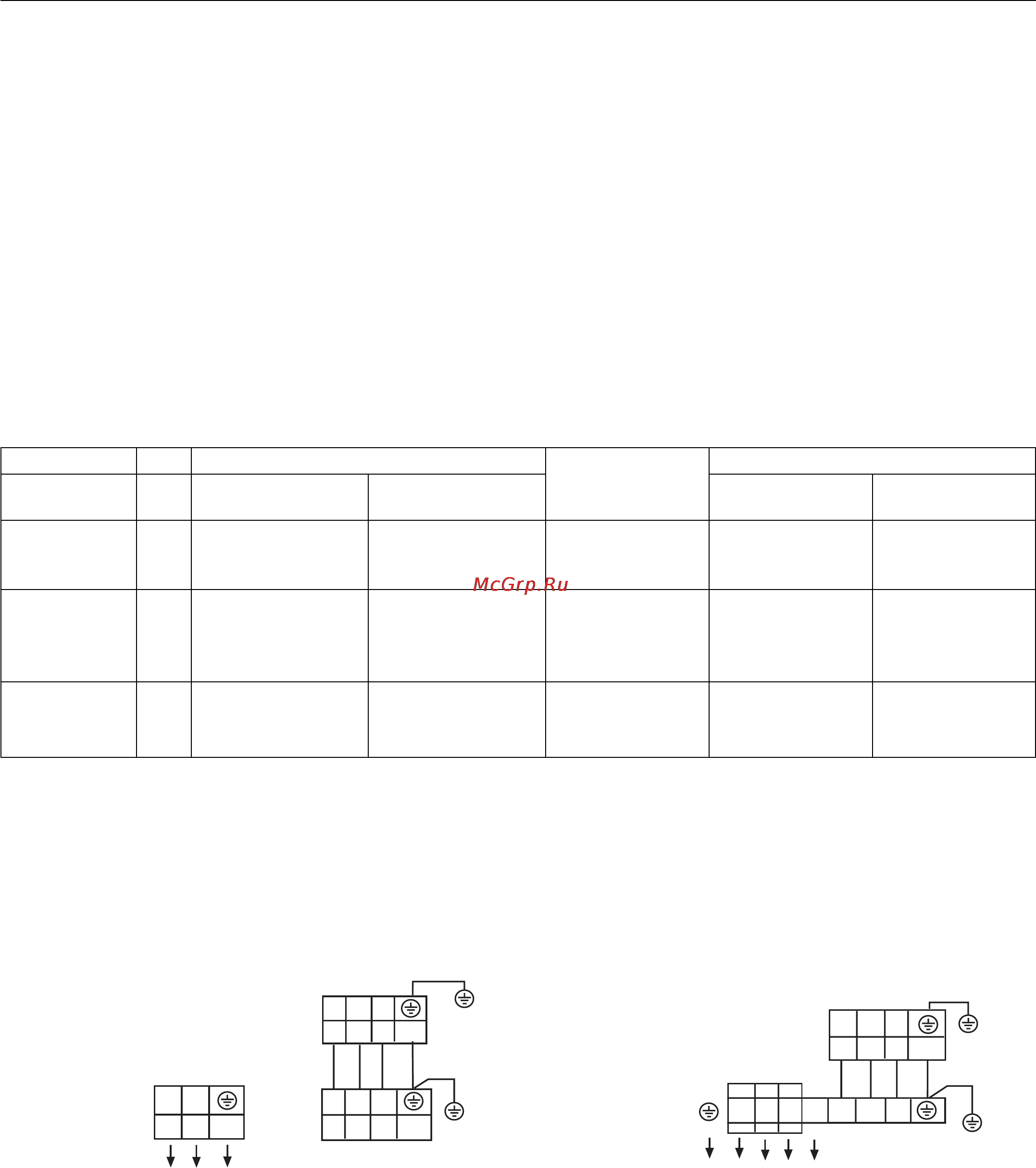

Haier AD362AHEAA+AU36NAIEAA [144/146] Conexiones eléctricas
![Haier AD362AHEAA+AU36NAIEAA [144/146] Conexiones eléctricas](/views2/1049709/page144/bg90.png)
ATENCIÓN
PELIGRO DE LESIONES O DE MUERTE ANTES DE REALIZAR LAS CONEXIONES ELÉCTRICAS, DESCONECTE LA CORRIENTE
CON EL DISYUNTOR DE CORRIENTE O CON EL INTERRUPTOR DE LA ALIMENTACIÓN ELÉCTRICA.
LAS CONEXIONES DE TOMA DE TIERRA DEBEN REALIZARSE ANTES DE EFECTUAR LAS CONEXIONES DE LA TENSIÓN DE
LÍNEA.
Precauciones
• Las conexiones eléctricas deberán ser realizadas únicamente por personal autorizado.
• No conecte más de 3 cables a la caja de conexiones.Use siempre terminales engastados de tipo redondo con ajuste aislado en el
extremo de los cables.
• Use únicamente conductores de cobre.
Características eléctricas:
Seleccione la medida de los cables eléctricos y del circuito de protección según la siguiente tabla (longitud total de los cables: 20 m;
caída de tensión: inferior al 2%):
Esquemas eléctricos
Primero conecte la alimentación a la unidad exterior, así es que la alimentación para la unidad interior viene suministrada por los bornes.
Para los modelos:
Conexiones eléctricas
Modelo
AD282AHEAA
AD362AHEAA
AD362AHERA
AD482AHEAA
AD482AHERA
AD602AHEAA
AD602AHERA
AD282AHEAA
AD362AHEAA
AD362AHERA
Fase
3
3
1
Circuito
Disyuntor Magnetotérmico
de corriente de protección
30A 20A
30A 20A
40A 30A
Dispersión masa
Disyuntor Dispersión
de corriente de corriente
30A 30mA
30A 30mA
40A 30mA
Medidas cablede
alimentación
2,5mm
2
4,0mm
2
6,0mm
2
AD282AHEAA
AD362AHEAA
AD362AHERA
AD282AHEAA
AD362AHEAA
AD362AHERA
AD482AHEAA
AD482AHERA
AD602AHEAA
AD602AHERA
R S T
N 1 2 3
1 2 3
Y/G
Y/G
Y/G
1 2 3
L N
1 2 3
Y/G
Caja de conexiones
unidad exterior
Caja de conexiones
unidad exterior
Caja de conexiones
unidad interior
Caja de conexiones
unidad interior
Suministro eléctrico 380-400V, 3N~, 50Hz
Suministro eléctrico 1PH, 220-230V~, 50Hz
26
