ATTENZIONE
PERICOLO DI LESIONI O DI MORTE. STACCARE LA CORRENTE CON IL SEZIONATORE DI CORRENTE O L’INTERRUTTORE
DELL’ALIMENTAZIONE ELETTRICA PRIMA DI EFFETTUARE LE CONNESSIONI ELETTRICHE.
LE CONNESSIONI DI MESSA A TERRA DEVONO ESSERE COMPLETATE PRIMA DI EFFETTUARE I COLLEGAMENTI DELLA
TENSIONE DI LINEA.
Precauzioni
• I collegamenti elettrici devono essere eseguiti esclusivamente da personale autorizzato.
• Non collegare più di 3 fili alla morsettiera. Utilizzare sempre terminali incastonati di tipo rotondo con serraggio isolato all’estremità dei fili.
• Utilizzare esclusivamente conduttori in rame.
Specifiche elettriche
Selezionare la dimensione dei fili elettrici e del circuito di protezione secondo la seguente tabella (lunghezza complessiva dei fili: 20m;
caduta di tensione: inferiore al 2%):

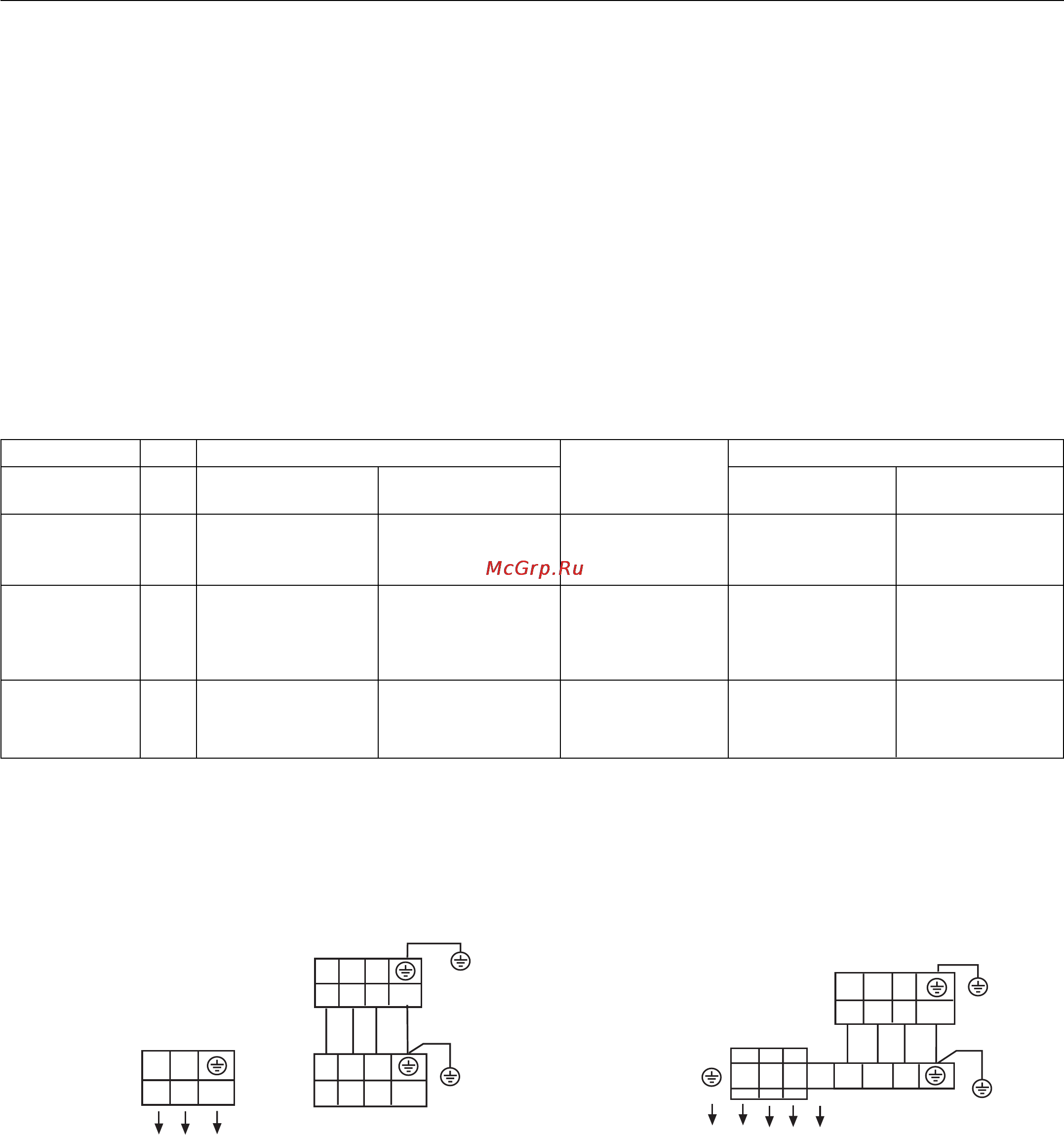

Schemi elettrici
Prima collegare l'alimentazione all'unità esterna, cosicché l'alimentazione per l'unità interna viene fornita dai morsetti.
Collegamenti elettrici
Modello
AD282AHEAA
AD362AHEAA
AD362AHERA
AD482AHEAA
AD482AHERA
AD602AHEAA
AD602AHERA
AD282AHEAA
AD362AHEAA
AD362AHERA
Fase
3
3
1
Circuito
Sezionatore Magnetotermico
di corrente di protezione
30A 20A
30A 20A
40A 30A
Dispersione massa
Sezionatore Dispersione
di corrente di corrente
30A 30mA
30A 30mA
40A 30mA
Dimensioni
cavo di
alimentazione
2,5mm
2
4,0mm
2
6,0mm
2
A
D282AHEAA
A
D362AHEAA
A
D362AHERA
AD282AHEAA
AD362AHEAA
AD362AHERA
AD482AHEAA
AD482AHERA
AD602AHEAA
AD602AHERA
R S T
N 1 2 3
1 2 3
Y/G
Y/G
Y/G
1 2 3
L N
1 2 3
Y/G
Morsettiera
unità esterna
Morsettiera
unità esterna
Morsettiera
unità interna
Morsettiera
unità interna
Alimentazione 380-400V, 3N~, 50Hz
Alimentazione 1PH, 220-230V~, 50Hz
26
