Haier AD362AHEAA+AU36NAIEAA [53/146] Installazione del comando a filo
![Haier AD362AHEAA+AU36NAIEAA [53/146] Installazione del comando a filo](/views2/1049709/page53/bg35.png)
Installazione del comando a filo
Collegamento elettrico
del comando a filo

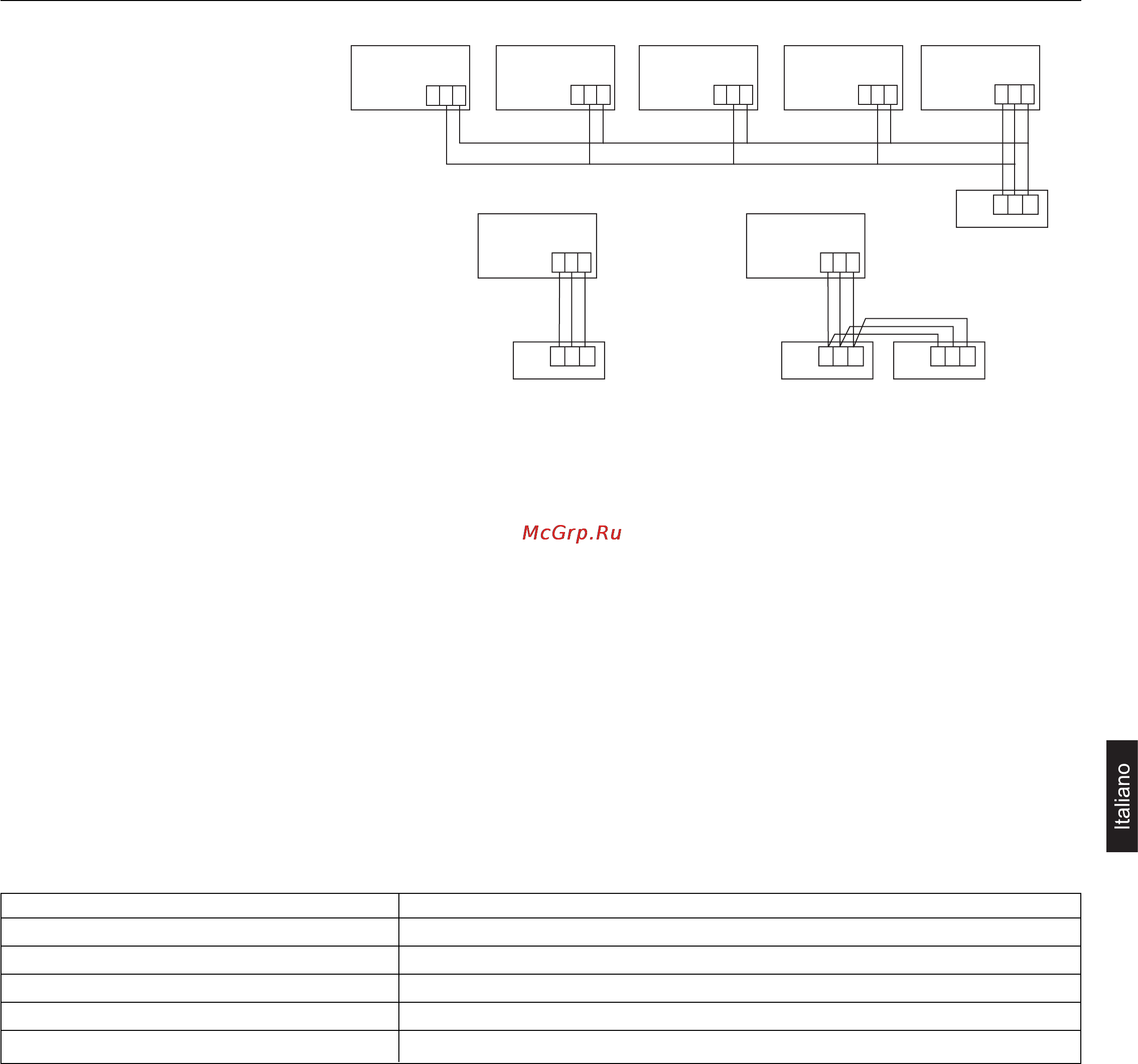

Vi sono tre possibili metodi per il collegamento elettrico tra comando a filo e unità interna:
A. Un unico comando a filo controlla fino a 16 unità interne. In questo caso, 3 fili di segnale collegano il comando a filo all'unità
principale (cioè l'unità interna collegata direttamente al comando a filo) e le altre unità interne sono collegate all'unità principale
tramite 2 fili di segnale.
B. Un comando a filo controlla una unità interna: l'unità interna è collegata al comando a filo per mezzo di 3 fili di segnale.
C. Due comandi a filo controllano una unità interna. Il comando a filo collegato direttamente con l'unità interna è quello principale,
mentre l'altro è il comando secondario. Il comando principale e l'unità interna, e i due comandi principale e secondario sono
collegati per mezzo di 3 fili di segnale.
Nota: il metodo A necessita del settaggio degli switch della scheda elettronica. Il metodo C necessita del settaggio degli switch del
comando a filo.
Cavo di comunicazione del comando a filo
Il comando a filo è dotato di uno speciale cavo di comunicazione fornito insieme al climatizzatore. Il cavo a tre fili (1-bianco, 2-giallo, 3-
rosso) viene collegato rispettivamente ai morsetti A, B, C del comando a filo.
Il cavo di comunicazione è lungo 4 metri. Se la lunghezza reale è superiore, si prega di distribuire il cavo nel seguente modo:
• Un lato del rivestimento schermato del cavo di comunicazione deve essere dotato di messa a terra.
Lunghezza cavo di comunicazione (m) Sezione del cavo
<100 0,3mm
2
x cavo schermato a 3 fili
≥100 e <200 0,5mm
2
x cavo schermato a 3 fili
≥200 e <300 0,75mm
2
x cavo schermato a 3 fili
≥300 e <400 1,25mm
2
x cavo schermato a 3 fili
≥400 e <600 2mm
2
x cavo schermato a 3 fili
1 2 3
1 2 3 1 2 3
1 2 3
1 2 3
U.Interna 16U.Interna 15U.Interna NU.Interna 2U.Interna 1
comando a filo comando a filo comando a filo comando a filo comando a filo
unità principale
A B C
comando a filo
1 2 3
U.Interna 1
comando a filo
A B C
comando a filo
filo di segnale
U.Interna 1
comando a filo
filo di segnale
1 2 3
A B C
comando a filo
A B C
comando a filo
filo di segnale
A
BC
19
