Instalación del mando con cable
Conexión eléctrica del
mando con cable

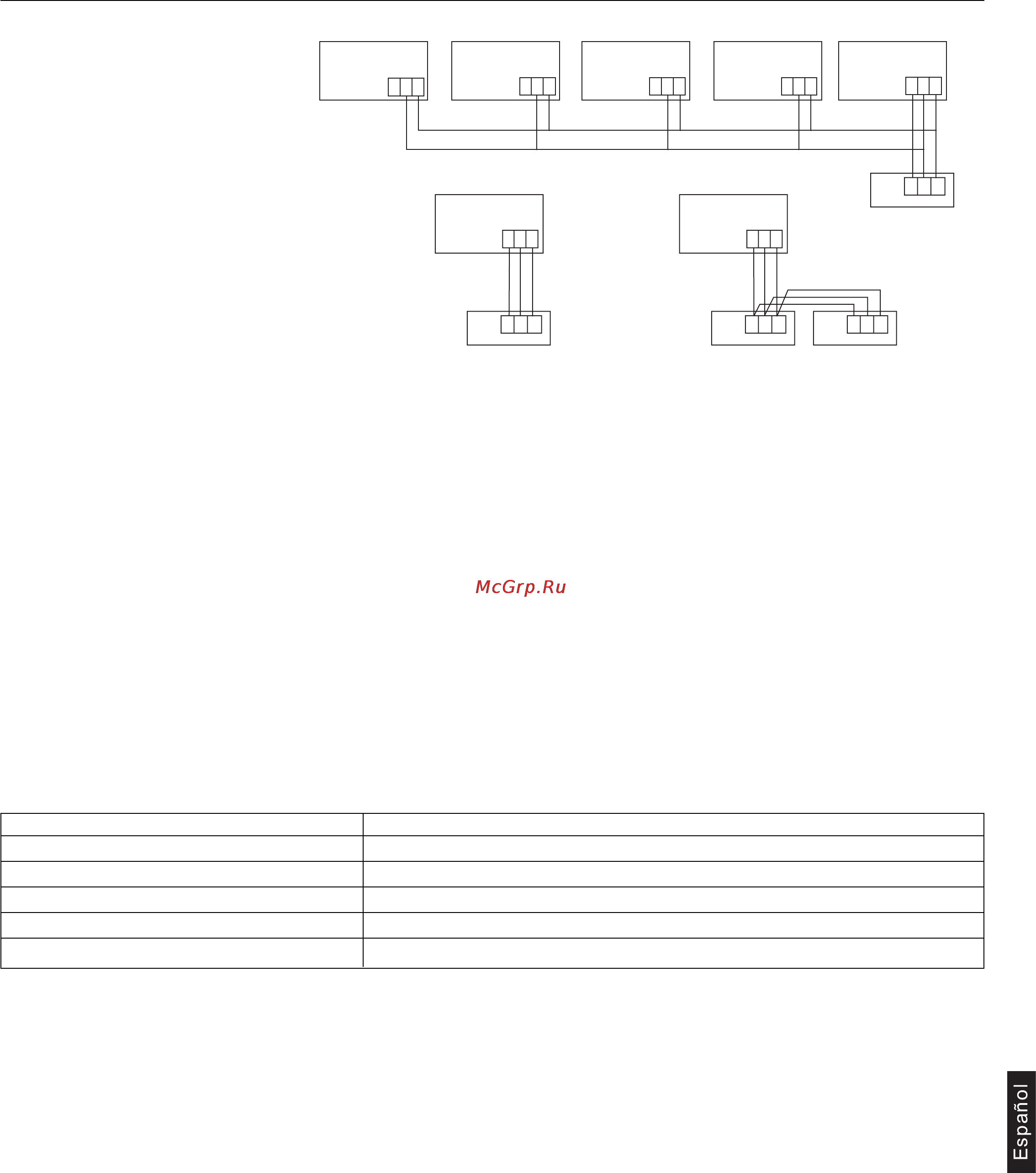

Hay tres métodos posibles para realizar la conexión eléctrica entre el mando con cable y la unidad interior:
A. Un único mando con cable controla hasta 16 unidades internas. En este caso, 3 hilos de señal conectan el mando con
cable a la unidad principal (es decir la unidad interior está directamente conectada al mando con cable) y las otras unidades
interiores están conectadas a la unidad principal mediante 2 hilos de señal.
B. Un mando con cable controla una unidad interior: la unidad interior está conectada al mando con cable mediante 3 hilos de señal.
C. Dos mandos con cable controlan una unidad interior. El mando con cable que está directamente conectado con la unidad
interior es el principal, mientras que el otro es el mando secundario. El mando principal y la unidad interior y los dos mandos, el
principal y el secundario, están conectados mediante 3 hilos de señal.
Nota: el método A requiere la configuración de los switch de la tarjeta electrónica. El método C requiere la configuración de los switch
del mando a distancia
Cable de comunicación del mando con cable
El mando con cable está provisto de un cable de comunicación especial que se entrega junto con el climatizador. El cable tiene tres
hilos (1-blanco, 2-amarillo, 3-rojo) que se conectan a los bornes A, B, y C respectivamente del mando con cable. El cable de
comunicación tiene 4 metros de largo. Si la longitud real es superior, se ruega distribuir el cable del siguiente modo:
• Un lado del revestimiento blindado del cable de comunicación debe estar provisto de toma de tierra.
Longitud del cable de comunicación (m) Sección del cable
<100 0,3mm
2
x cable blindado con 3 hilos
≥100 e <200 0,5mm
2
x cable blindado con 3 hilos
≥200 e <300 0,75mm
2
x cable blindado con 3 hilos
≥300 e <400 1,25mm
2
x cable blindado con 3 hilos
≥400 e <600 2mm
2
x cable blindado con 3 hilos
1 2 3
1 2 3 1 2 3
1 2 3
1 2 3
U.Interna 16U.Interna 15U.Interna NU.Interna 2U.Interna 1
Mando con cable Mando con cable Mando con cable Mando con cable Mando con cable
Unidad principal
A B C
1 2 3
U.Interna 1
A B C
hilo de señal
U.Interna 1
hilo de señal
1 2 3
A B C A B C
hilo de señal
A
BC
Mando con cable
Mando con cable
Mando con cable
Mando con cable
Mando con cable Mando con cable
19
