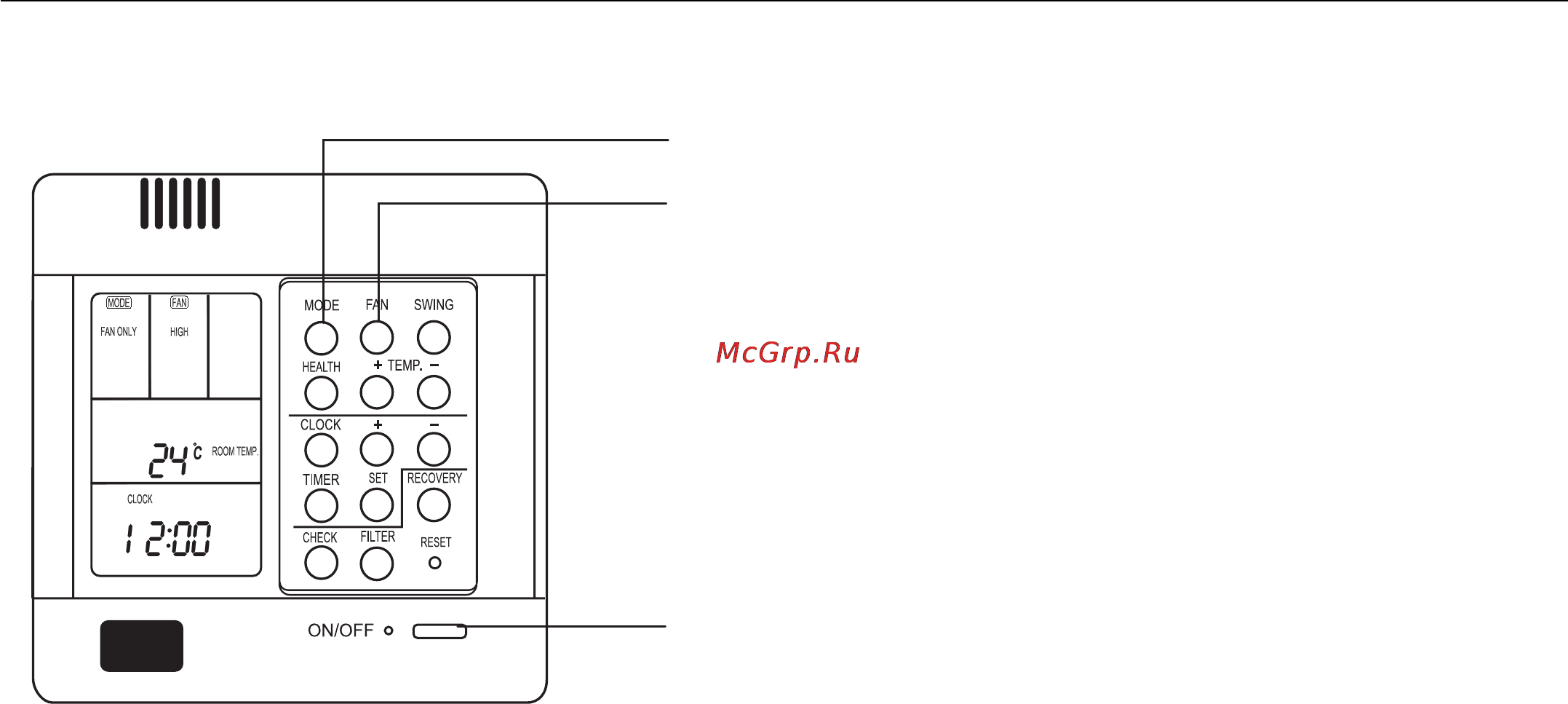

Funcionamiento en Ventilación
(1) Puesta en marcha del climatizador:
pulsar la tecla ON/OFF, el sistema se pone en marcha y el
display del mando con cable se enciende.
(2) Selección del modo operativo:
pulsar la tecla MODE, a cada presión de la tecla el display
del mando en la sección [MODE] cambia como sigue:
[FAN ONLY] [COOL] [DRY] [HEAT] [AUTO]
[FAN ONLY]
Seleccionar [FAN ONLY].
(3) Selección de la velocidad del flujo de aire:
pulsar la tecla FAN, a cada presión de la tecla el display del
mando en la sección [FAN] cambia como sigue:
[HIGH] [MED] [LOW] [HIGH]
Seleccionar la velocidad deseada.
(4) Detención del climatizador:
pulse la tecla ON/OFF, el climatizador se apaga y en el dis-
play del mando sólo se ven la hora y la temperatura
ambiente.
2
3
1, 4
8
Modo Ventilación
(disponible sólo para los modelos con función “Aire limpio” y “cambio de aire”)
Pulse la tecla RECOVERY, la unidad entrará en modo Ventilation (ventilación); a cada presión de la tecla, el modo Ventilación varía
como sigue:
[ ] [VENTILATION] [AUTO] [VENTILATION] [RECOVERY] [VENTILATION] [NORMAL] [ ]
Seleccione el modo Ventilación que desee.
