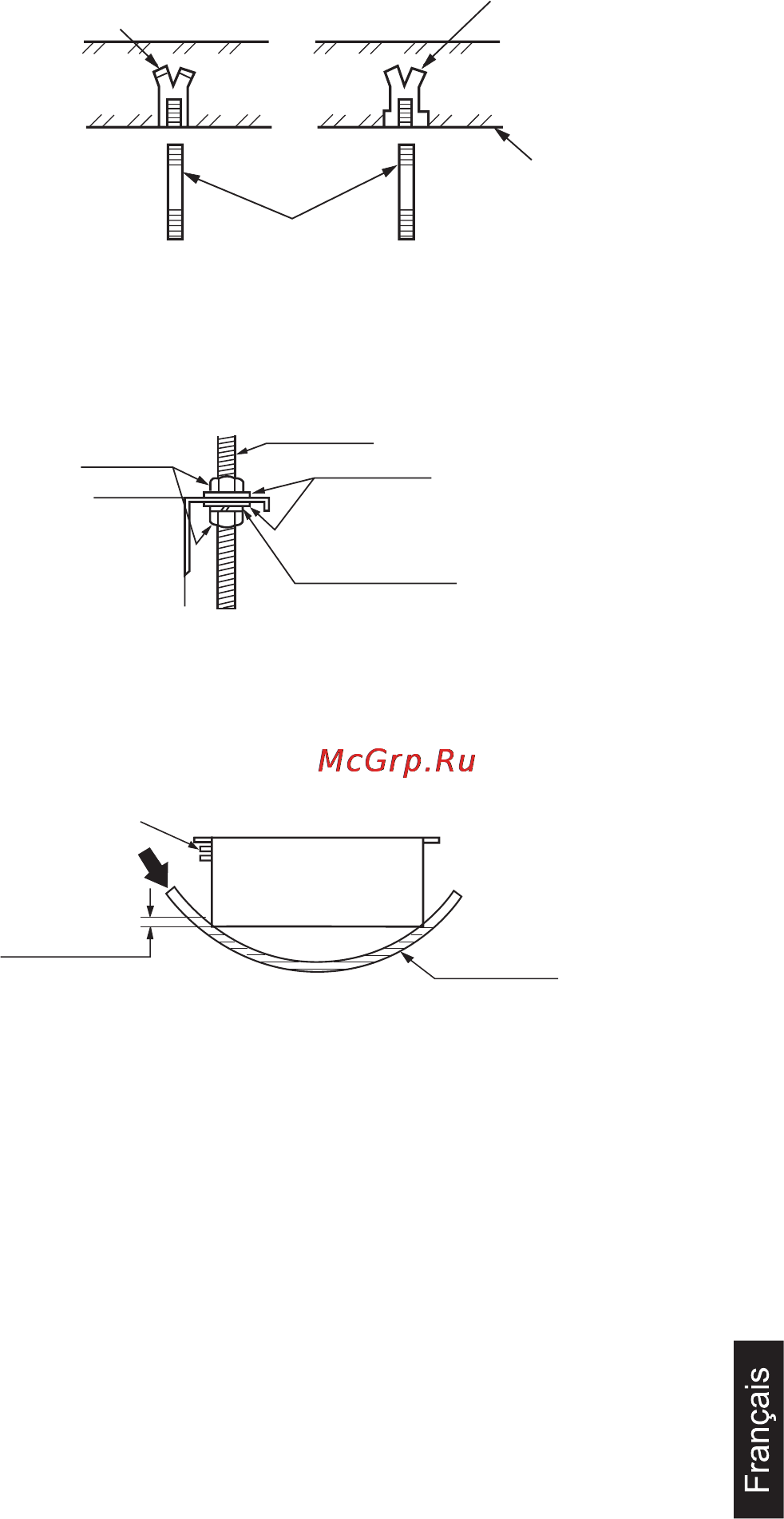

3. Fixer les boulons d'ancrage
Lors de l'installation de l'appareil, faire attention à la direction des
tuyauteries.
4. Installer l'unité intérieure
Fixer l'unité intérieure aux boulons d'ancrage
Si nécessaire il est possible de fixer directement l'unité à une pout-
re etc. à l'aide de vis, sans boulons d'ancrage.
5. Mettre l'unité de niveau
a) Utiliser un niveau ou procéder selon la méthode suivante: le rapport
entre le côté inférieur de l'unité et le niveau de l'eau dans le tuyau
d'évacuation des condensats doit être égal à la valeur indiquée dans
la figure.
b) Si l'appareil n'est pas installé parfaitement de niveau, il est possible
que l'interrupteur à flotteur fonctionne mal ou même pas du tout.
Fixation intérieure
Ciment
Boulons
d'ancrage M10
insérer
Boulon d'ancrage
Écrou M10
Unité intérieure
Rondelle M10
Rondelle M10
Tuyau en PVC
Côté tuyauteries
Verser d'eau
Niveau d'eau
0~5 mm
(0~0.2")
Incliner légèrement l'unité du côté tuyauteries
21
